1 – корпус; 2 и 3 – отверстия для сосковой поилки; 4 – сосковая поилка; 5 – кольца для крепления подвесов; 6 – пружинящие элементы; 7 – подвесы; 8 – разъемы, обеспечивающие длину и степень растяжения подвесов; 9 – крепежные элементы в виде петель для фиксации корпуса; 10 – штыри; 11 – горизонтальная перекладина
Бункер для корма оборудован крышкой, а кормовое отделение снабжено окном с козырьком над ним.
Особенность кормушки в том, что ограничитель поворота содержит внешнюю часть с ручкой, винтовое соединение с сальником и крепление к разделителю, выполненное с возможностью изменения угла наклона разделителя и ширины щели между корпусом и разделителем путем вращения винтового соединения.

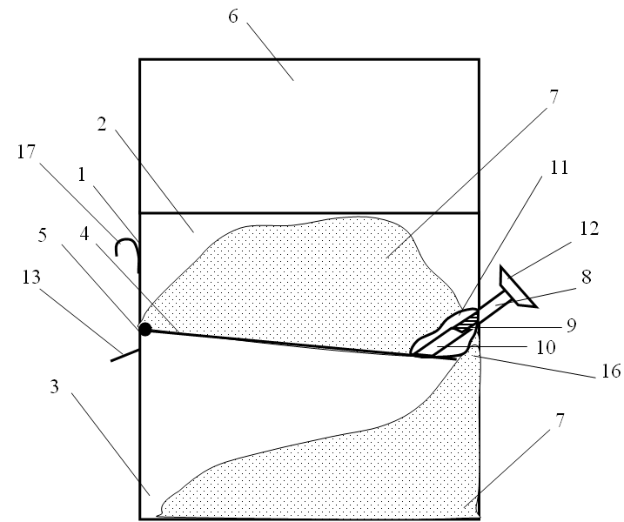

На рисунке № 4 изображен общий вид кормушки для животных, на рисунке № 5 схема устройства.
2
6
1
13
3
14
15

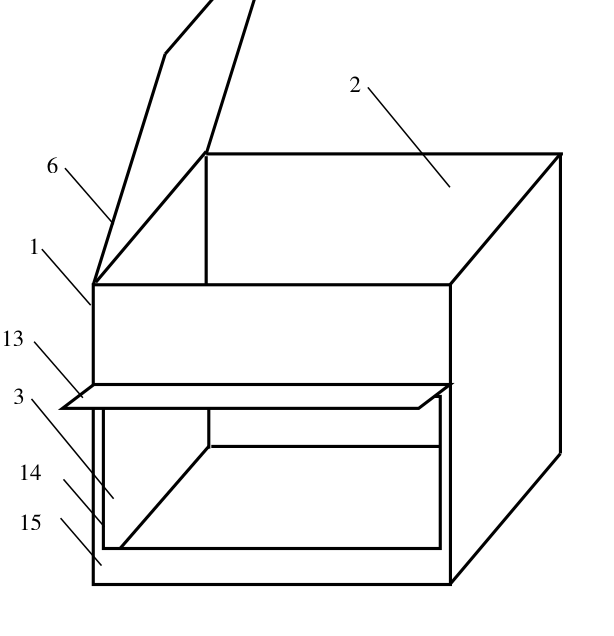

Рисунок 4 – Общий вид кормушки
- 1 – корпус; 2 – бункер; 3 – кормовое отделение; 6 – крышка; 13 – козырек; 14 – окно; 15 – ограничитель.
Кормушка подвешивается крюками на клетку животного. В бункер корм засыпается сверху, откуда он поступает, просыпаясь под действием силы тяжести в кормовое отделение. Количество корма, поступающего в кормовое отделение, регулируется, в зависимости от его состава, плотности и консистенции посредствам изменения угла наклона подвижного разделителя с помощью поворота ручки фиксатора. По мере поедания корма животным из кормового отделения, его новые порции автоматически просыпаются вниз из бункера для корма. Количество поступающего корма ограничивается благодаря его физическим свойствам, образующейся «горкой», примыкающей к щели
