монолитным молочным патрубком, или с насадкой. В сосковую трубку введен палец 6 с утолщением 7 в средней части. Сверху на пальце 6 посредством насадки 8 с резьбовым соединением, длина которого составляет более 30 мм, закреплена мерная линейка 9. Утолщение 7 расположено на уровне выхода из основания 1. В нижней части пальца 6 выполнен крючок 10 (прорезь) для груза 11 в виде цилиндрической гири. На опорной плите 4 размещены с возможностью свободного по ней перемещения два упора 12, выполненные, например, из дерева, со скошенным верхом 13 и П-образным вырезом 14, ширина которого больше диаметра груза 11, с опорной поверхностью 15 с углом наклона большим, чем угол наклона скошенного верха 13.
Прибор работает следующим образом. Прибор устанавливают на горизонтальной опорной плите 4, регулируя ввинчивающиеся в основание 1 ножки 3 таким образом, чтобы основание 1 располагалось строго вертикально. В основание 1 устанавливают сосковую резину 5, выполненную, например, совместно с молочным патрубком ДД.00.041 А, с длиной активной части 115-130 мм. В нее вставляется палец 6 длиной 400 мм и диаметром 6 мм, который утолщением 7 упирается в молочный патрубок, а его нижний конец с крючком 10 выходит за пределы молочного патрубка. Сверху на палец 6 накручивается на резьбовое соединение насадка 8 с мерной линейкой 9 длиной 80 мм таким образом, чтобы ее нулевая отметка была на уровне выхода из сосковой резины 5. Далее одной рукой подвешивают на крючок 10 груз 11 массой 6 кг и одновременно другой рукой включают секундомер. Через 6 секунд (или другой период в зависимости от применяемой методики измерений) подводят упоры 12 под груз 11 до фиксации его на опорной поверхности 15. При этом груз оказывается зафиксированным между упорами 12 и дальнейшее удлинение сосковой резины 5 под воздействием груза невозможно. За указанное время произошло удлинение сосковой резины 5, размер которого определяют по шкале линейки 9, опустившейся вместе с пальцем 6. Затем снимают груз, отодвигают в стороны упоры 12, вынимают палец 6 из сосковой резины 5 и резину 5 из основания 1. Прибор готов для определения жесткости следующего образца сосковой трубки.
При работе с укороченной сосковой трубкой типа 68 В-1 соединяют сосковую резину 5 через соединительное кольцо с молочным патрубком. Далее процесс производят так же, как и в предыдущем примере.
При работе с сосковой резиной без молочного патрубка типа ДД.003Б устанавливают заводскую верхнюю головку доильного стакана и далее определение жесткости производят аналогично описанному выше.
Требование к длине резьбового соединения обусловлено необходимостью определять жесткость сосковых трубок разного типа, имеющих разную длину. При любом типе сосковой резины будет возможность установить мерную линейку на «0».
Таким образом, данный прибор повышает точность измерений, обеспечивает удобство пользования и увеличение производительности труда.
Прибор можно приобрести в СКНИИЖ (тел. 88612668775; 89648923550).
Заводы-изготовители сосковых чулок должны указывать показатель их эластичности в сертификате качества.
3.8.3 Отбор средней пробы молока
Отбор средних проб молока является очень ответственным этапом в комплексе лабораторных исследований. Правильно отобранные средние пробы позволяют точно характеризовать состав исследуемого молока и молочную продуктивность коров, а также стоимость товарного продукта.

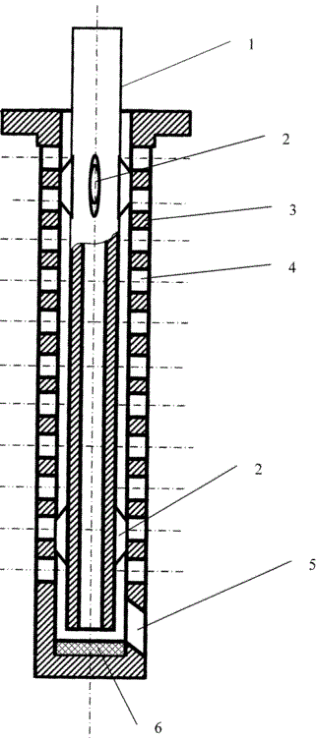

Разработанное нами устройство для отбора пробы молока из емкости содержит молокозаборную трубку с фиксированным диаметром сквозного канала 9±1 мм (патент РФ № 2586896) (рис. 22) [37].
При этом молокозаборная трубка помещена в съемный цилиндрический кожух жесткой конструкции, боковая поверхность которого выполнена из тонкостенного перфорированного или сетчатого материала, равномерно проницаемого для молока по всей его поверхности.
емкости
Верхняя торцевая часть кожуха имеет открытое отверстие для прохода через него молокозаборной трубки. Нижняя боковая часть кожуха имеет окно для выливания молока из молокозаборной трубки в чашку для пробы молока. Нижняя торцевая часть кожуха выполнена в виде плоского дна из сплошного материала, непроницаемого для молока, и содержит сменяемую прокладку для герметизации содержимого молокозаборной
