трубки. Молокозаборная трубка имеет наплавленные пластинчатые направляющие, расположенные крестообразно в ее верхней и нижней частях. На верхней торцевой части кожуха расположены внешние выступы для захвата пальцами руки.
Устройство для отбора средней пробы молока из емкости работает следующим образом.
В емкость с молоком медленно опускают кожух, с движением его влево - вправо, для смешивания молока. После равномерного заполнения кожуха молоком в него медленно вставляют молокозаборную трубку до упора в прокладку, закрывают герметично трубку с верхнего конца и удерживают, надавливая на трубку сверху и выступ снизу пальцами руки. Пластинчатые направляющие центрируют молокозаборную трубку в кожухе.
На рисунке: 1 - молокозаборная трубка; 2 - центрирующие пластинчатые направляющие; 3 – кожух; 4 - отверстия на его боковой поверхности; 5 - выпускной канал; 6 - сменная прокладка.
После упора молокозаборной трубки в прокладку кожух вместе с прижатой к прокладке молокозаборной трубкой вынимают из емкости. При этом молоко из кожуха автоматически сливается в емкость. После этого молокозаборную трубку с кожухом подносят к чашке для средней пробы и выдвигают трубку вверх относительно кожуха и проба молока из ее канала стекает в кожух и через отверстие сливается в чашку для средней пробы молока, пропорционально объему и составу продукта в емкости.
Новое устройство для отбора молока устраняет перечисленные недостатки прототипа и обеспечивает составление средней пробы молока, точно соответствующей качеству продукта в емкостях разного объема и состава. При работе предлагаемым устройством его наклон не имеет существенного значения.
При отборе из молокомера 10 литров столб молока при угле 90° сохраняется на 99,77 %. Вытекание произойдет с ошибкой на 0,23 % объема молока.
В пробе, отобранной предлагаемым устройством, искажение жирности составит всего 0,00435-0,00495 %, что меньше чем в контроле в 59,65-125,45 раз.
Рекомендуется применять новое устройство для отбора пробы молока из емкости, разработанное в СКНИИЖ, на молочных фермах и молокозаводах для получения проб молока, точно соответствующих качеству продукта в емкостях разного объема и состава. Оно позволяет более достоверно определять молочную продуктивность коров.
3.8.4 Двухкамерный доильный стакан
Нами разработана новая конструкция доильного стакана [14].

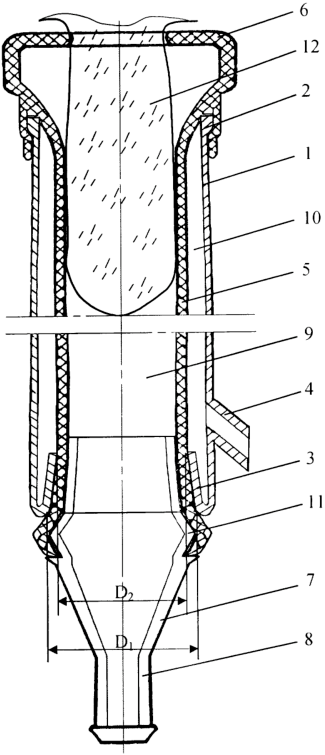

Задача изобретения: обеспечить возможность комплектации стаканов с доильными аппаратами с различными параметрами, повышение качества доения коров за счет улучшения надежности крепления сосковой резины и смотрового конуса и лучшего контроля за процессом доения (рис. 23).
Двухкамерный доильный стакан содержит цилиндрический корпус 1, имеющий снаружи в верхней части кольцевое утолщение 2. В нижней части корпус 1 имеет углубление 3 в форме усеченного конуса высотой 0,5 - 0,7 диаметра его нижнего основания Д1. Верхнее (меньшее) основание конуса с диамет-
ром Д2 направлено вверх, при это м Д 1 = 1,1....3,1
Д2
Диаметр сосковой трубки равен или меньше верхнего основания конуса Д2. Размеры корпуса 1 и сосковой трубки 5 стандартные. Надежность фиксации смотрового конуса в корпусе и герметизации межстенной 10 и подсосковой камер 9, что повышает качество доения, обеспечивается указанными соотношениями размеров конусообразного углубления. На корпусе 1 расположен патрубок переменного вакуума 4, а внутри корпуса 1 - сосковая трубка 5 с присоском 6. В сосковую трубку 5 снизу вставлен смотровой конус 7 с буртиком 11 из прозрачного материала, например, из оргстекла, до упора в коническую поверхность углубления 3 корпуса стакана через резину сосковой трубки 5. Смотровой конус 7 заканчивается патрубком постоянного вакуума 8.
При надетом на сосок 12 доильном стакане под соском образуется подсосковая камера 9. Между соковой трубкой 5 и корпусом 1 образована межстенная камера 10. Сосковая трубка 5 при сборке, растягиваясь, проходит усеченный конус углубле-
