Привод ворот и калиток – механический, с управлением из траншеи. При оборудовании доильной установки системой быстрого выхода дополнительно устанавливается компрессор и монтируется пневмопровод для обеспечения работы цилиндров подъема.
1.2.2 Вакуумная система
Вакуумная система предназначена для создания, регулирования и измерения необходимой величины вакуума, обеспечивающего процесс доения.
Потребители вакуума:
-
модули управления процессом доения;
-
пневмоцилиндры снятия доильных аппаратов;
-
молокоприемник;
-
молокопровод;
-
линия промывки;
-
механизм открывания впускных ворот.
Вакуумная система состоит из вакуумных насосов 1, баллонов вакуумных 2, регулятора вакуума 3, вакуум-провода 4, вакуумметров 5, соединительных фитингов и муфт, патрубков выхлопа (рисунок 1.8).
Вакуумные насосы (рисунок 1.13) предназначены для создания рабочего вакуума в системе доильной установки и обеспечения промывки доильного и вспомогательного оборудования.
Рисунок 1.13 – Вакуумные насосы
Вакуумные насосы устанавливаются из расчета обеспечения номинального вакуума в системе плюс один резервный. Производительность одного вакуумного насоса – не менее 70 м3 /ч при давлении всасывания 50 кПа. На всасывающем патрубке вакуумного насоса устанавливают предохранитель для защиты насоса от высокого вакуума, вызванного, в частности, активизацией любого отсечного клапана в коллекторе доильного аппарата. Отвод воздуха за пределы помещения должен осуществляться выхлопным патрубком. Доильная установка может комплектоваться двумя типами вакуумных насосов: масляными и водокольцевыми (рисунок 1.14).
а) б)
а) масляный тип; б) водокольцевой тип
Рисунок 1.14 – Общий вид вакуумного насоса
Между вакуумными насосами и вакуум-регулятором установлен вакуумный баллон (рисунок 1.15), основная функция которого – защита от попадания жидкости и посторонних предметов в вакуумные насосы при работе установки и промывке вакуум-провода. Удаление посторонних предметов и жидкости происходит автоматически при отключении вакуума.

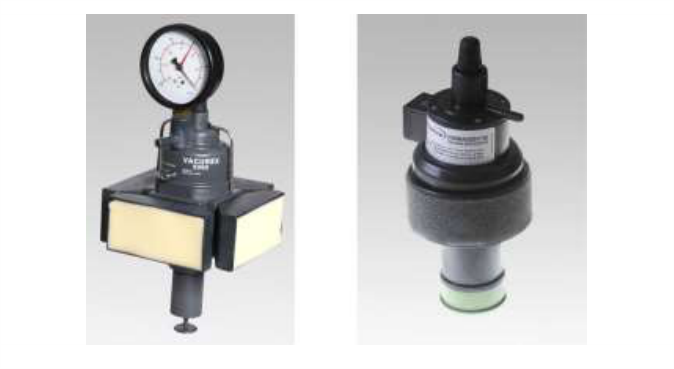

Вакуум-регулятор (рисунок 1.16) предназначен для регулирования и поддержания вакуумметрического давления в системе. В доильной установке используется вакуум-регулятор с номинальным вакуумметрическим давлением 36…50 кПа, пропускной способностью 180…3000 л/мин и чувствительностью не более 2 кПа.
