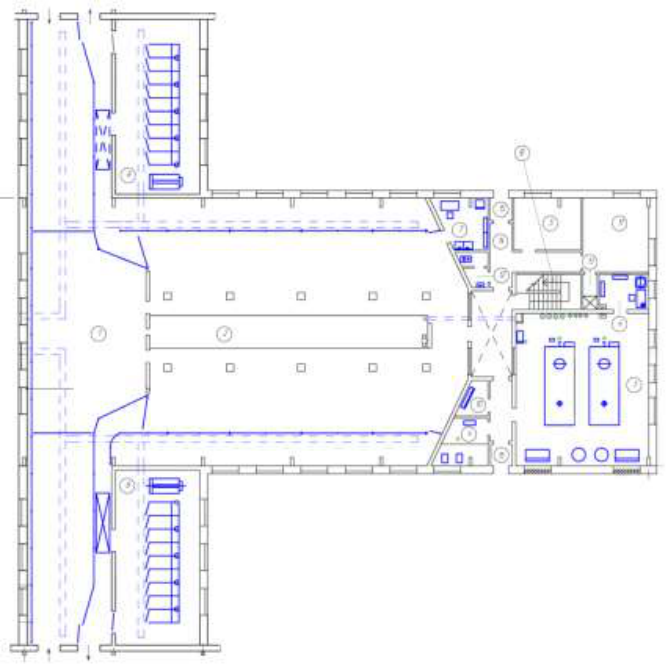

• 1 – накопительная площадка; 2 – доильный зал; 3 – молочно-моечная; 4 – насосная; 5 – электрощитовая; 6 – лаборатория молока; 7 – лаборатория искусственного осеменения; 8 – помещение осеменения и передержки

• животных; 9 – автоматизированное рабочее место зоотехника; 10 – кладовая моющих средств; 11–15 – бытовые помещения

Рисунок 1.9 – Примерный план доильно-молочного блока

1.2.1 Станочное оборудование

Станочное оборудование состоит из двух секций станков, симметрично расположенных по обе стороны технологической траншеи. Каждая секция включает в себя:

• станки, образованные фигурными ограждениями;

• выпускные ворота (поворотного типа или подъемные – быстрый выход);

• ограничительную и впускную калитки.

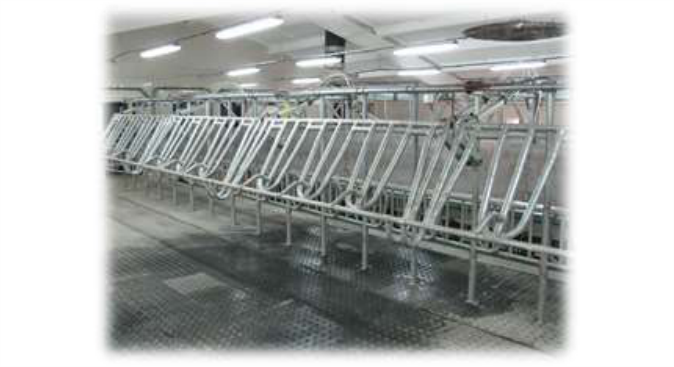

Вход коров в секцию осуществляется через впускные ворота (рисунок 1.10), а выход животных – через выпускные ворота (рисунок 1.11) или одновременно всего ряда через передние поворотные ограждения (рисунок 1.12).

Рисунок 1.10 – Впускные ворота

Рисунок 1.11 – Выпускные ворота

Привод ворот и калиток – механический, с управлением из траншеи. При оборудовании доильной установки системой быстрого выхода дополнительно устанавливается компрессор и монтируется пневмопровод для обеспечения работы цилиндров подъема.

1.2.2 Вакуумная система

Вакуумная система предназначена для создания, регулирования и измерения необходимой величины вакуума, обеспечивающего процесс доения.

Потребители вакуума:

• модули управления процессом доения;

• пневмоцилиндры снятия доильных аппаратов;

• молокоприемник;

• молокопровод;

• линия промывки;

• механизм открывания впускных ворот.

Вакуумная система состоит из вакуумных насосов 1, баллонов вакуумных 2, регулятора вакуума 3, вакуум-провода 4, вакуумметров 5, соединительных фитингов и муфт, патрубков выхлопа (рисунок 1.8).

Вакуумные насосы (рисунок 1.13) предназначены для создания рабочего вакуума в системе доильной установки и обеспечения промывки доильного и вспомогательного оборудования.
