выпускные ворота (поворотного типа или подъемные – быстрый выход);
-
ограничительную и впускную калитки.
Вход коров в секцию осуществляется через впускные ворота (рисунок 1.10), а выход животных – через выпускные ворота (рисунок 1.11) или одновременно всего ряда через передние поворотные ограждения (рисунок 1.12).
Рисунок 1.10 – Впускные ворота
Рисунок 1.11 – Выпускные ворота
Привод ворот и калиток – механический, с управлением из траншеи. При оборудовании доильной установки системой быстрого выхода дополнительно устанавливается компрессор и монтируется пневмопровод для обеспечения работы цилиндров подъема.
1.2.2 Вакуумная система
Вакуумная система предназначена для создания, регулирования и измерения необходимой величины вакуума, обеспечивающего процесс доения.
Потребители вакуума:
-
модули управления процессом доения;
-
пневмоцилиндры снятия доильных аппаратов;
-
молокоприемник;
-
молокопровод;
-
линия промывки;
-
механизм открывания впускных ворот.
Вакуумная система состоит из вакуумных насосов 1, баллонов вакуумных 2, регулятора вакуума 3, вакуум-провода 4, вакуумметров 5, соединительных фитингов и муфт, патрубков выхлопа (рисунок 1.8).
Вакуумные насосы (рисунок 1.13) предназначены для создания рабочего вакуума в системе доильной установки и обеспечения промывки доильного и вспомогательного оборудования.
Рисунок 1.13 – Вакуумные насосы
Вакуумные насосы устанавливаются из расчета обеспечения номинального вакуума в системе плюс один резервный. Производительность одного вакуумного насоса – не менее 70 м3 /ч при давлении всасывания 50 кПа. На всасывающем патрубке вакуумного насоса устанавливают предохранитель для защиты насоса от высокого вакуума, вызванного, в частности, активизацией любого отсечного клапана в коллекторе доильного аппарата. Отвод воздуха за пределы помещения должен осуществляться выхлопным патрубком. Доильная установка может комплектоваться двумя типами вакуумных насосов: масляными и водокольцевыми (рисунок 1.14).
а) б)

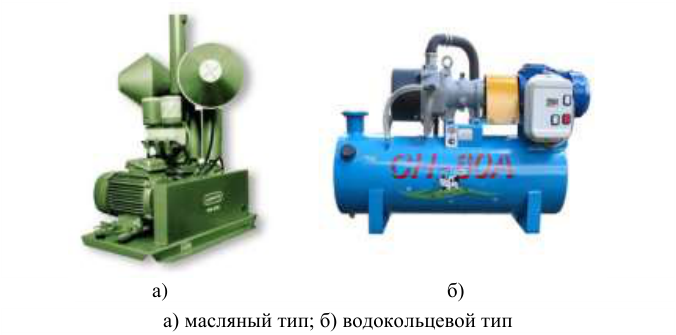

а) масляный тип; б) водокольцевой тип
Рисунок 1.14 – Общий вид вакуумного насоса
