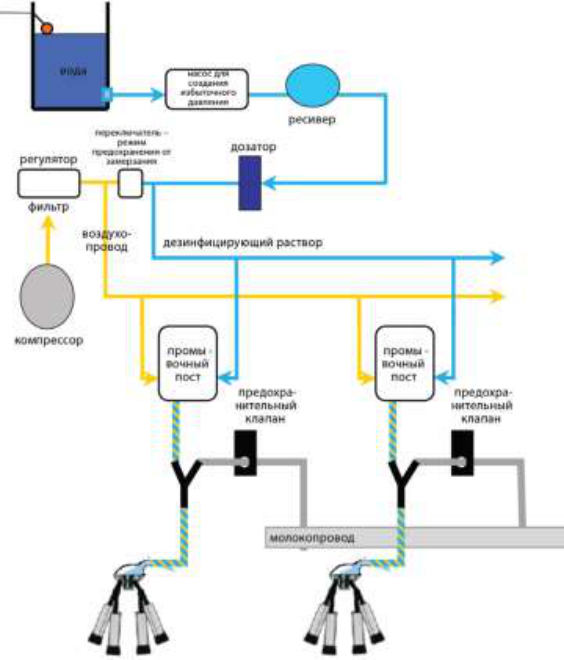

Работа системы состоит из трех ступеней:
Ступень 1 – при полностью снятом аппарате предохранительный клапан перекрывает молочный шланг.
Ступень 2 – свежий дезинфицирующий раствор подается через молочный шланг в доильный аппарат; под действием сжатого воздуха раствор прогоняется через доильный аппарат, обеспечивая агрессивную чистку. Процесс повторяется 2–3 раза, в зависимости от произведенных регулировок.
Ступень 3 – заключительная продувка сжатым воздухом полностью удаляет остатки воды из доильного аппарата. Аппарат готов к следующему доению.
Световая сигнализация («светофоры»)
Световая сигнализация служит индикацией состояния разных статусов в режиме доения для каждой стороны доильного зала.
Внешний вид и место расположения представлены на рисунке 1.29. Значения светового оповещения приведены в таблице 1.1.
Таблица 1.1 – Тревожные сообщения дойки. Световые сигналы и режим оповещения
| Тревожные сообщения | Цвет индикатора и режим оповещения |
|---|---|
| Не все коровы идентифицированы | Зеленый, горит |
| Не все коровы в дойке | Желтый, горит |
| Дойка не закончена | Белый, горит |
| На одном или более доильном посту есть тревожное сообщение | Красный, мигает |
| В режиме дойки один или более до- ильный пост переключен на мойку | Желтый, мигает |
| Сброс доильного аппарата на одном или более доильном посту | Белый, мигает |
1.2.6 Линия промывки
Система промывки функционирует автоматически. Для подсоединения доильных стаканов при промывке доильной установки на каждом молочном посту используется промывочная площадка с подвижной рабочей частью. Автомат промывки (рисунок 1.30) предназначен для автоматической
промывки молокопровода, доильных аппаратов, молокоприемников и других узлов доильных установок.
Автомат промывки подключен к холодной и горячей воде и имеет два дозирующих насоса – кислота/щелочь, датчик уровня, датчик температуры, встроенные клапаны опорожнения, блок подачи воды, блок управления.
Автомат промывки обеспечивает многоэтапную промывку с возможностью программирования следующих параметров: количества воды, времени промывки, концентрации моющих средств, температуры моющего раствора, времени срабатывания воздушных инжекторов, которые смонтированы в месте соединения линии промывки с молокопроводом.
1.2.7 Система управления стадом
Система управления стадом (общая схема приведена на рисунке 1.31) включает в себя персональный компьютер (ПК) с установленным программным обеспечением (автоматизированное рабочее место зоотехника), принтер, блок бесперебойного питания, монитор для вывода информации о событиях дойки в режиме реального времени, информационный терминал (опционально), модули управления стороной, световую сигнализацию, антенны-идентификаторы, транспондеры идентификации, селекционные ворота.
Система управления стадом контролирует каждую сторону доильной установки. Модуль управления стороной получает сигналы и передает их на ПК для определения системой разных статусов дойки.
