Во всех группах молочного направления продуктивности наименьшее выбытие составило с третьей и четвертой подгруппы, а животные с четвертой и пятой групп в аналогичных подгруппах с признаками заболеваний конечностей вовсе не выявлены. Животные с углом наклона ребра копытцевого рога менее 400 и более 600 практически полностью выбывают из стада по причине заболевания конечностей.
Результаты исследований позволили прийти к выводу, что форма копытцевого рога влияет на здоровье копытец и обуславливает период продуктивного использования коров. Однако данный вопрос требует изучения и других биофизических свойств копытцевого рога: нагрузки на единицу площади опоры животного, распределение нагрузки на отдельные участки опорно-двигательного аппарата.
Авторами разработано устройство для измерения угла наклона копытного рога парнокопытного скота. Устройство позволяет улучшить удобство пользования, повысить точность измерения угла наклона передней поверхности копыта к опорной поверхности (рис. 2). Может применяться специалистами для профилактики заболеваний копыт в племенной и селекционной работе.
Известен способ замера угла наклона поверхности копытного рога крупного рогатого скота (КРС) к опорной поверхности при помощи транспортира и линейки. Наряду с простотой такой способ замера допускает значительные погрешности, причем точность измерений зависит от опыта специалиста.
Известен тестер копытного рога КРС фирмы «Demotec» (Демотек) (Германия), позволяющий проверить угол между подошвой и передней стенкой копыта.
Недостатком известного устройства является то, что оно предназначено только для тестирования углового размера копыта для проверки допустимого отклонения от норм, и не позволяет с достаточной точностью определить требуемый угол наклона.
Целью предлагаемого технического решения является повышение удобства пользования и точности измерения угла наклона передней поверхности копыта к опорной поверхности.
Технический результат достигается тем, что в устройстве для измерения угла наклона копытного рога парнокопытного скота, включающем корпус, поворотный указатель, измерительную шкалу, согласно техническому решению, корпус устройства выполнен в виде перевернутого Т-образного профиля, основание которого заужено в сторону передней части, поворотные указатели установлены с обеих сторон стенки и подпружинены к основанию, при этом устройство снабжено механизмом для фиксации указателей.
Вертикальная стенка в передней части выполнена в виде кругового сектора. Устройство фиксации установлено в стенке и пропущено через сквозные цилиндрические пазы в указателях оси с прижимными гайками. Поворотные указатели угла наклона жестко связаны между собой.
Пружины выполнены в виде пружин сжатия и установлены в верхней части указателей.
Предлагаемое техническое решение обладает существенными отличиями по сравнению с известными решениями, а именно:
-
измерение угла наклона поверхности копыта осуществляется относительно единой поверхности с опорной поверхностью копыта;
-
жесткость устройства при минимальных габаритах (Т-образный
-
профиль) обеспечивает достаточно высокую точность измерения;
-
снятие результата измерения осуществляется по фиксированному положению указателей угла наклона копыта.

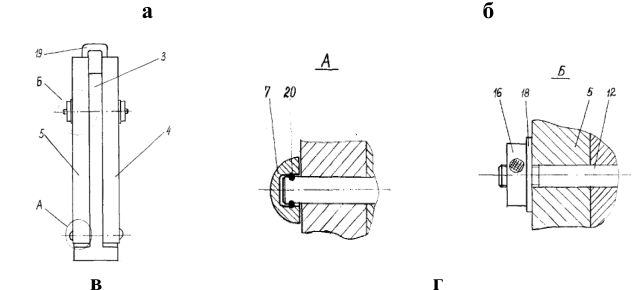

Общий вид устройства представлен на рисунке 2а, б, в (соответственно виды спереди, сверху и сбоку), элементы А и Б (рис. 2г, д), вид спереди (вид В) (рис. 2е), вариант исполнения устройства со спаренными поворотными указателями (рис. 2ж, з), вариант исполнения устройства с верхним расположением пружин сжатия указателей (рис. 2и, к), вариант исполнения устройства с расширенной опорной поверхностью (рис. 2а, л, м).
Устройство для измерения угла наклона передней поверхности копыта парнокопытного скота включает корпус 1 (рис. 2а, б, в), выполненный в виде перевернутого Т-образного профиля с основанием 2 и вертикальной стенкой 3 . Основание 2 корпуса 1 заужено в сторону передней части. Стенка 3 в передней части выполнена в виде кругового сектора. Стенка 3 с обоих боков снабжена поворотными указателями 4 и 5 , выполненными в виде пластин и имеющими возможность касания с боковыми поверхностями
стенки 3 и ограниченного поворота вокруг оси 6 , установленной в нижней части стойки 3 . Ось 6 выполнена, например, в виде круглого стержня с утолщенной, например, сферической головкой (на рисунке 2 не указана) и снабжена съемным упором 7 , а указатели 4 и 5 подпружинены к основанию 2 пружинами 8 и 9 . На периферии вертикальной стойки 3 , по краю кругового сектора нанесена угловая шкала 10 для замера угла поворота указателей 4 и 5 относительно нижней поверхности основания 2 . Устройство для фиксации положения указателей 4 и 5 снабжено стопором 11 , включающем установленную в стенке 3 ось 12 , пропущенную через сквозные цилиндрические пазы 13 и 14 в указателях 4 и 5 , снабженную нажимными гайками 15 , 16 , с шайбами 17 , 18 . Учитывая, что угол наклона поверхности копыта скота к основанию обычно составляет 450 -550 , ось 12 установлена в периферийной части сектора на радиусе, лежащем в указанном угловом диапазоне.
а б
в г
Рис. 2. Устройство для измерения копытного рога парнокопытных (окончание см. на с. 243)
