а
б
Рисунок 2.3. Принципиальная схема работы датчиков системы Дуовак: а – в режиме доения ( 1 − клапан; 2 − патрубок, соединяющий блок управления с вакуумным трубопроводом; 3 − клапан дросселирующий; 4, 8 − магниты;
-
5 − патрубок, соединяющий блок молокоотдачи с молочным трубопроводом; 6 − патрубок; 7 − дренажная трубка; 9, 14 − мембраны; 10 − поплавок;
-
11 − воздушный канал; 12 − клапан ручной настройки уровня вакуума для фазы доения; 13 − канал; 15 − патрубок, соединяющий блок управления
-
с распределителем вакуума на крышке коллектора; 16 − пружина); б – в режимах стимуляции и додаивания
2.2. Доильный модуль «Майстар»
Способ попарного доения используется в доильном модуле «Майстар», применяемом на автоматизированных установках УДА-24Е, УДА-24Т и УДП-24. Этот модуль состоит из стойки и установленных на ней клапанов и устройства управления, доильного аппарата и счетчика молока (рисунок 2.4), составные части которого соединены между собой согласно приведенной схеме. После одевания доильного аппарата на вымя коровы и пуска модуля включается пульсатор. Молоко из коллектора перетекает в потокомер и далее − в счетчик. Из счетчика молоко периодически эвакуируется в молочный трубопровод. При отсутствии молокоотдачи происходит отключение доильного аппарата от вакуума и его снятие.
2.3. Доильный аппарат «Сож»
Особенностью конструкции двухрежимного отечественного аппарата «Сож» (рисунок 2.5) является регулятор вакуума, который обеспечивает функционирование аппарата в режимах массажа и додаивания на низком ва-
кууме 34−38 кПа с частотой пульсации 50 пульсов/мин, а в режиме основного доения − на номинальном вакууме 47−49 кПа с частотой пульсаций около 60 пульсов/мин. Регулирование величины вакуума и частоты пульсации производится в зависимости от интенсивности молокоотдачи коровы. После подготовки вымени коровы оператором и одевания доильного аппарата молокоотдача низкая, аппарат работает на низком вакууме и осуществляет стимуляцию.
а
б

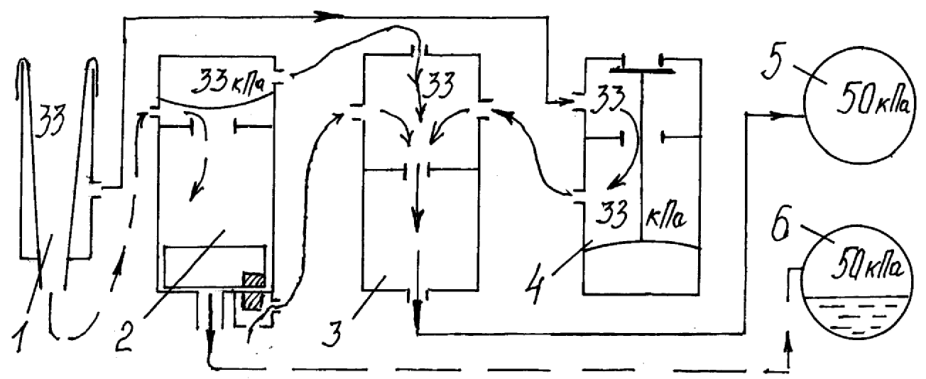

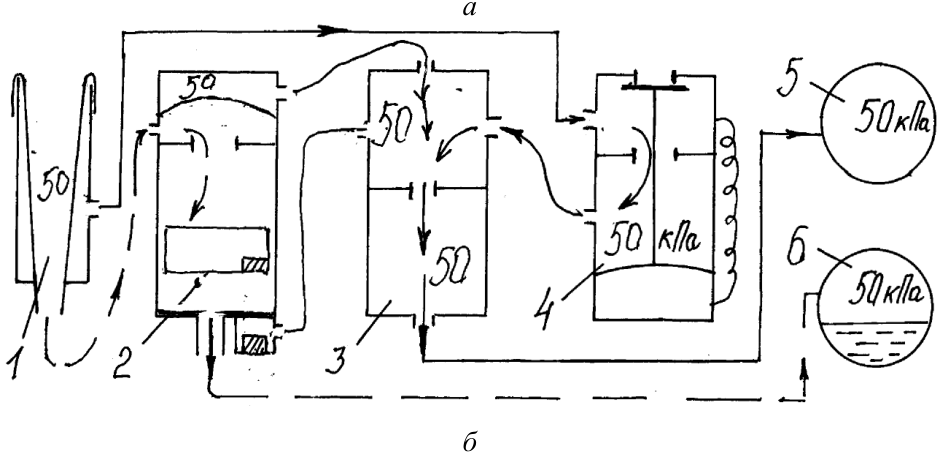

Рисунок 2.5. Аппарат доильный АДС-24 «Сож»:
-
а – режим стимуляции и додаивания ( 1 − стакан доильный; 2 − потокомер; 3 – регулятор;
-
4 − пульсатор; 5 − вакуумный трубопровод; 6 − молочный трубопровод);
- б – режим доения
