а б в г
Рисунок 2.10. Распределение фаз в патрубках гидравлического пульсатора парного доения: 1 − правый патрубок; 2 − левый патрубок
2.6. Электромагнитные пульсаторы
Применяются также электромагнитные пульсаторы парного доения (рисунок 2.11). Они действуют от постоянного или переменного электрических токов напряжением 12 В (по требованиям техники безопасности). При протекании электрического тока по обмотке пульсатора стерженек из ферромагнитного материала втягивается внутрь и закрывает отверстие в центре пульсатора, отключая камеру под электромагнитом от атмосферного воздуха и соединяя ее с постоянным вакуумом.
а б в
Рисунок 2.11. Схема электромагнитного пульсатора парного доения сосков: а, б – одноклапанный ( 1 – патрубок атмосферного воздуха; 2 – патрубок пульсирующего вакуума; 3 – механизм клапанный; 4 – электромагнит; 5 – патрубок постоянного вакуума); в – двухклапанный ( 1 − патрубок постоянного вакуума; 2 − клапан воздушный; 3 − патрубки переменного вакуума; 4 − мембраны; 5 − клапан электромагнитный; 6 − патрубок воздушный; 7 − корпус электромагнита)
Конструкция электромагнитного пульсатора приведена на рисунке 2.12, а . Пульсатор содержит сердечник 1 и катушку 6 . Корпус электромагнита вместе с основанием 2 образует камеру переменного вакуума 12 . Камера переменного вакуума связана с вакуумным трубопроводом нижним штуцером, а с атмосферой − отверстием 11 .
При обесточенной катушке электромагнита якорь находится в нижнем положении, перекрывая подачу вакуума. Атмосферный воздух, входящий через отверстие 11 , поступает в камеру переменного вакуума и далее через штуцер 4 в межстенное пространство доильных стаканов.
Когда на катушку электромагнита подается напряжение, якорь притягивается, перекрывая отверстие 11 , в камеру переменного вакуума и в межстенное пространство доильных стаканов подается вакуум. Электромагнитный пульсатор обеспечивает заданную частоту пульсаций и соотношение тактов благодаря малому ходу якоря и параметрам электромагнитного исполнительного элемента (такой электромагнит изображен на рисунке 2.11, б ). Два воздушных зазора образуются якорем и цилиндрическим сердечником, а также якорем и плоским торцом корпуса.
а б

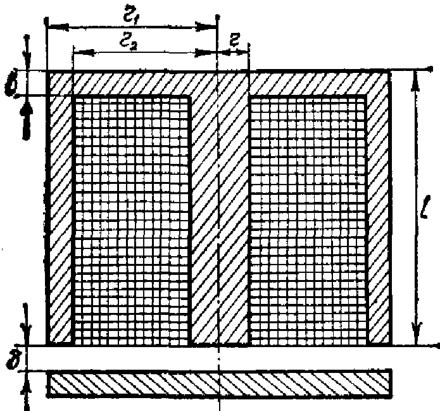

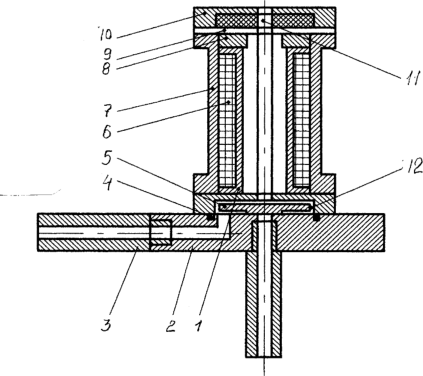

Рисунок 2.11. Электромагнитный пульсатор:
-
а – общий вид ( 1 − сердечник; 2 − основание; 3 − штуцер; 4 − прокладка резиновая;
-
5 − якорь; 6 − катушка; 7 − корпус электромагнита; 8 − шайба фиксирующая;
- 9 − прокладка фиксирующая; 10 − крышка; 11 − отверстие; 12 − клапан); б – электромагнит
2.7. Техническое обслуживание пульсаторов
Пульсатор попарного доения AERODYN чистят и смазывают специальным маслом, не оказывающим вредного воздействия на диафрагмы, максимум один раз в три месяца. Его разбирают (рисунок 2.12, а) и меняют (рисунок 2.12, б ) фильтры 1 . Очищают компоненты и корпус пульсатора сухой и чистой материей. Проверяют техническое состояние втулки 2 и каналов 3 в плече механизма переключения, а также шарниров 4 . После сборки смазывают компоненты, отмеченные стрелками: все втулки ( 2+5 ), жесткий наконечник из металлокерамического материала держателя направляющего механизма 6 ; втулки рабочего стержня 7 и скользящие поверхности плеча механизма переключения 8 . Если пульсатор случайно попал в раствор дезинфицирующего средства, его промывают и смазывают.
а б

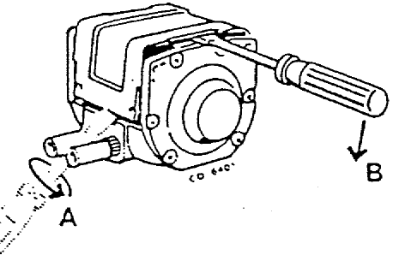

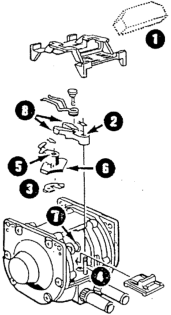

Рисунок 2.12. Технология технического обслуживания пульсатора AERODYN:
а – снятие крышки; б – места смазки
Номинальная скорость 60 пульсов в минуту соответствует температуре +20 градусов. Время одного полного цикла пульсации измеряется в секундах. Частота пульсации (рисунок 2.13) указывает на количество циклов пульсации в минуту. Она определяется путем измерения количества двойных ударов в течение одной минуты. Обычная скорость – 60 пульсов в минуту. Для более эффективной дойки скорость пульсации должна быть постоянной. Нормативная частота пульсаций определяется температурой окружающей среды и рабочим вакуумметрическим давлением (рисунок 2.13, а , б ).
