- Нажимают на кнопку и удерживают ее в течение 3 секунд для
включения прибора. Включаются лампочки и индикация.
-
Нажимают на кнопку для выбора единиц измерения.
-
Нажимают на кнопку для выбора объекта измерения.
-
Нажимают на кнопку для выбора соответствующей лампочки
индикации измеряемого параметра.
Результаты измерений заносят в таблицу 3.1.
Таблица 3.1 – Результаты измерений диагностических параметров
| Вакуумметрическое | Фазы пульсационного | Частота | Максимальный | |||
|---|---|---|---|---|---|---|
| давление | A+B | цикла B | C | D | пульсаций | вакуум |
Контрольные вопросы
-
Для чего подвергают диагностированию различные системы доильной установки?
-
Какова последовательность операций при диагностировании технического состояния доильной установки?
-
Для чего подвергают сравнительной проверке пары доильных стаканов доильного аппарата?
4. ХОЛОДИЛЬНАЯ УСТАНОВКА МТКО DIAN 2500/2
Цель работы: изучить устройство, работу, систему промывки и технологию технического обслуживания холодильной установки МТКО DIAN 2500/2.
Оборудование : холодильная установка, заправочная станция, галоидные течеискатели Л-790А, методические пособия, плакаты.
Студент должен:
-
1) изучить устройство холодильной установки и ее технические харак-
-
теристики;
-
2) изучить параметры нормальной работы холодильной машины;
-
3) изучить технологию технического обслуживания холодильной машины;
-
4) включить установку и вывести на рабочий режим, замерить пара-
-
метры и, при необходимости, отрегулировать приборы автоматики.
-
5) составить отчет, в котором:
- а) вычертить схему холодильной установки;
-
б) описать принцип работы танка-охладителя, системы охлаждения
-
молока, системы подогрева воды, системы промывки;
-
в) построить графики изменения рабочих параметров во время рабо-
-
ты холодильной машины в течение 30 минут;
- г) сделать заключение о работоспособности холодильной установки.
4.1. Устройство и принцип работы холодильной установки

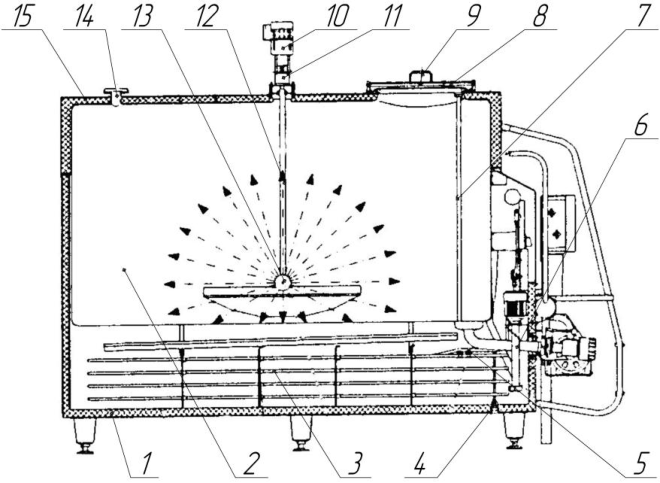

Оборудование для охлаждения молока типа МТКО DIAN 2500/2 (в дальнейшем оборудование) предназначено для охлаждения молока на животноводческих фермах, пунктах приема и сбора молока с целью его хранения до перевозки к месту дальнейшей переработки. Оборудование предназначено для охлаждения молока в объеме двух доений. Объем молочных танков, их количество зависит от численности дойного стада, продуктивности коров и времени хранения молока. Холодильная установка может быть укомплектована системой для нагрева производственной воды (рекуперации) парами хладагента, поступающего из компрессора в конденсатор. Холодильный агрегат (14,1 кг) заправляется хладагентом R22 (температура кипения при атмосферном давлении –40,8 °С). Оборудование выполнено в виде закрытого молочного танка с косвенным охлаждением (рисунок 4.1).
1 – емкость холодильного танка (ванна, с тепловой полиуретановой изоляцией);
2 – емкость для хранения молока; 3 – змеевиковый испаритель системы охлаждения; 4 – пробка водосброса и ограничения уровня воды; 5 – датчик количества льда; 6 – насос ледяной воды; 7 – измерительная штанга с миллиметровой шкалой; 8 – лаз с откидной крышкой; 9 – отверстие для налива молока диаметром 50 мм с резиновой пробкой; 10 – мотор-редуктор привода мешалки; 11 – муфта гидравлическая для ввода санитарно-моющего раствора в вал мешалки; 12 – мешалка, оснащенная приспособлениями для разбрызгивания; 13 – разбирающаяся головка разбрызгивателя; 14 – воздухоотводчик; 15 – теплоизоляционная крышка емкости для хранения молока
