зафиксировать вакуумметром предельное вакуумметрическое давление, развиваемое насосом, и рассчитать быстроту его действия по результату предыдущего контроля или заводским данным.
Теория вакуумной техники также позволяет оценивать герметичность вакуумных и молочных трубопроводов по предельному давлению. Для этого следует учитывать, что воздушный поток, протекающий по вакуумному трубопроводу, соответствует уравнению:
Q = pS = S н( p p 01).
При протекании через щели воздуха объемом U , измеренного при атмосферном давлении p а , поток воздуха через них Q , определится выражением: Q = p U а . Тогда общий поток воздуха от доильных аппаратов и щелей увеличится, а давление в системе повысится на величину p :
Q + Q = S н( p + p p 0).
Подставляя значения Q и Q , получим:
S н( p p 0) + p U а = S н( p + p p 0) ⇔ U = S н p / p а .
Данное уравнение отражает герметичность через связь между просачиванием воздуха и изменением предельного давления в трубопроводах.
6.2. Экспериментальная часть
С учетом вышеизложенных теоретических предпосылок рекомендуется такая последовательность контроля герметичности вакуумной системы (рисунок 2.1). 1. Проверка быстроты действия вакуумного насоса
Фактическая быстрота действия определяется по фактическому предельному вакуумметрическому давлению с учетом измерений этих величин при предыдущем плановом техническом обслуживании. Если, например, фактическое вакуумметрическое давление по результатам измерения составляет 80 кПа, а ранее измеренные параметры быстроты действия насоса и предельного вакуумметрического давления при предыдущем плановом техниче-
ском обслуживании составляют соответственно 60 м3 /ч и 99 кПа, то фактическая быстрота действия насоса на момент измерения
p 2 90 3
S = S = 60× = 54 м ч.
2н 1н
p 1 99
Увеличение натекания воздуха через вакуумный насос
р 1нв p 2н 99 90 3
S = S = 60× 6 м ч.
2нв 1н
p 1н 99
Q
1
2
4
3 0 (давление вакууметрическое) р
а б
(воздушный поток)
Рисунок 2.1. Проверка предельного давления вакуумного насоса: а ― схема ( 1 ― вакуумный магистральный трубопровод; 2 ― вакуумметр; 3 ― предохранитель; 4 ― глушитель); б ― откачная характеристика насоса
2. Проверка герметичности вакуумных трубопроводов
Зная предельное вакуумметрическое давление насоса, определяем вакуумметрическое давление системы насос–трубопроводы. Измеряется фактическое предельное вакуумметрическое давление системы насос– трубопроводы (рисунок 2.2).
2
1
3 8
6
7
4 5
а
Q
2 1
р
0 (давление
вакууметрическое)
б
(воздушный поток)

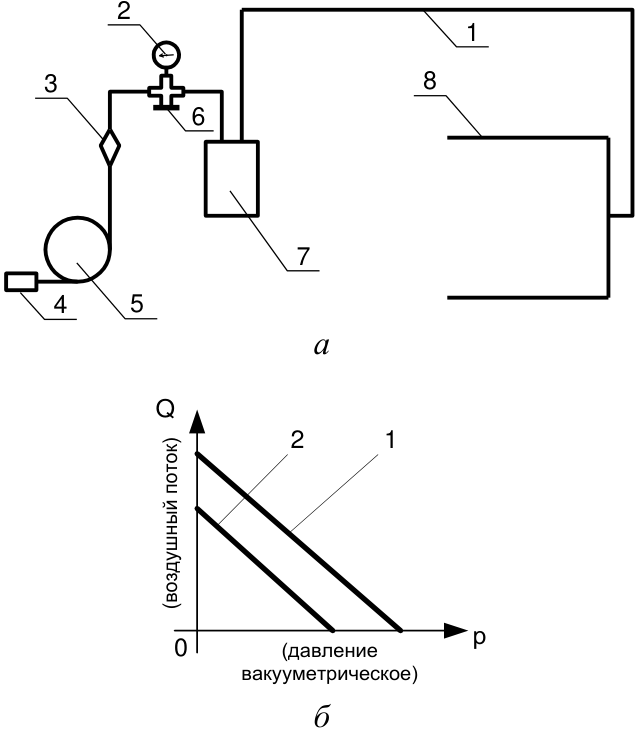

Рисунок 2.2. Проверка герметичности вакуумных трубопроводов:
а ― схема ( 1 ― вакуумный магистральный трубопровод; 2 ― вакуумметр; 3 ― предохранитель; 4 ― глушитель; 5 ― вакуумный насос; 6 ― заглушка); б ― откачные диагностические характеристики ( 1 ― вакуумный насос; 2 ― вакуумный насос и трубопроводы)
Если, например, фактическое вакуумметрическое давление по результатам измерения составляет 85 кПа, а ранее измеренная величина предельного вакуумметрического давления предыдущего планового технического обслуживания составляет соответственно 87 кПа, то фактическое натекание воздуха через щели вакуумных трубопроводов составит на момент измерения
р 2н p 2нв 90 85 3
S 2нв = S 1н = 60× = 3,0 м ч.
p 1н 99
Увеличение натекания воздуха за диагностируемый период составит
р 1нв p 2нв 87 85
S 2нв = S 1н = 60× =1,2.
p 1н 99
