Вакуумные трубопроводы считаются герметичными, если измеренное вакуумметрическое давление больше допустимого значения.
3. Проверка герметичности молочных трубопроводов (рисунок 2.3)
Зная предельное вакуумметрическое давление системы насос―трубопроводы, определяем допустимое предельное вакуумметрическое давление системы насос―трубопроводы―молочные трубопроводы.
2
1
3 10
9
6
11
7
4 5 8
а
Q
2 1
3
р
0 (давление
вакууметрическое)
б
(воздушный поток)

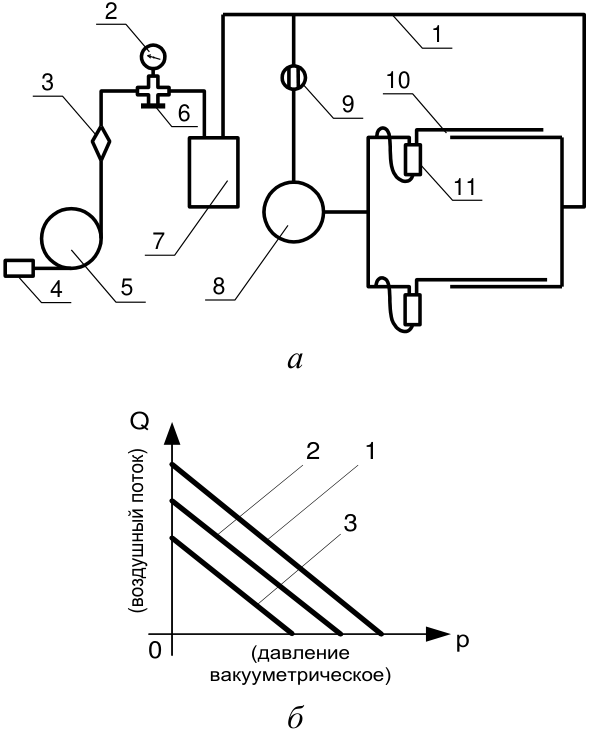

Рисунок 2.3. Проверка герметичности молочных трубопроводов: а ― схема ( 1 ― вакуумный магистральный трубопровод; 2 ― вакуумметр; 3 ― предохранитель; 4 ― глушитель; 5 – вакуумный насос; 6 ― заглушка; 7 ― вакуумный баллон; 8 ― молокоприемник; 9 ― разделитель; 10 ― рабочая ветвь; 11 ― дозатор); б ― откачные диагностические характеристики ( 1 ― насос; 2 ― насос с вакуумными трубопроводами; 3 ― насос с вакуумными и молочными трубопроводами)
Измеряется предельное вакуумметрическое давление системы насос―трубопроводы―молочные трубопроводы. Молочные трубопроводы считаются герметичными, если измеренное вакуумметрическое давление больше допустимого значения.
Если, например, фактическое вакуумметрическое давление по результатам измерения составляет 70 кПа, а ранее измеренная величина предельного вакуумметрического давления при предыдущем плановом техническом обслуживании составляет 75 кПа, то фактическое натекание воздуха через щели молочных трубопроводов на момент измерения
р 2нв p 2нвм 85 70 3
S 2 нвм = S 1нв p 1нв = 60× 99 = 6,0 м ч.
Увеличение натекания воздуха за диагностируемый период
р 2нв p 2нвм 75 70 3
S 2нвм = S 1нв = 60× = 3,0 м ч.
p 1нв 99
Молочные трубопроводы считаются герметичными, если измеренное вакуумметрическое давление больше допустимого значения.
4. Проверка герметичности вакуумного регулятора (рисунок 2.4)
В посадочное место на всасывающем патрубке насоса вкручивается вакуумный регулятор. После включения насоса груз вакуумного регулятора вручную оттягивается до плотного закрытия клапаном вакуумного регулятора его седла.
2
1
3 10
9
6
11
7
4 5 8

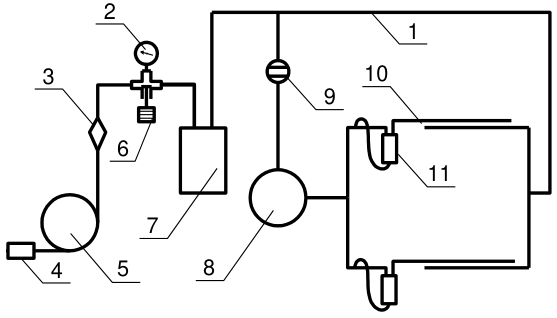

Рисунок 2.4. Проверка герметичности вакуумного регулятора: 1 ― вакуумный магистральный трубопровод; 2 ― вакуумметр; 3 ― предохранитель; 4 ― глушитель; 5 ― вакуумный насос; 6 ― регулятор; 7 ― баллон; 8 ― молокоприемник; 9 ― разделитель; 10 ― рабочая ветвь; 11 ― дозатор
Если, например, фактическое вакуумметрическое давление по результатам измерения составляет 88 кПа, то фактическое натекание воздуха через вакуумный регулятор на момент измерения
р 1нвр p 2нвр 90 88 3
S вp = S 1н p 1н = 60× 99 =1,2 м ч.
Герметичный регулятор сохраняет предельное вакуумметрическое давление системы вакуумного насоса и трубопроводов.
Методика диагностирования герметичности доильной установки по предельному давлению исключает геометрические характеристики системы и не требует специального оборудования. Повышению приспособленности вакуумных систем доильных установок к проведению диагностирования способствует монтаж разделителей на всасывающих патрубках насосов. Заводы и предприятия, изготавливающие или ремонтирующие вакуумные насосы для доильных установок, должны указывать в технической документации предельное давление насосов.
Наиболее простым способом диагностики наличия резерва для расхода воздуха при доении коров является контроль положения стрелки индикатора вакуумного регулятора. Вертикальное положение стрелки индикатора (рисунок 2.5, а ) во время доения коров свидетельствует об отсутствии резерва расхода воздуха. Во время доения стрелка индикатора должна быть не ниже второго деления от вертикали (7 нм3 /ч) (рисунок 2.5, б ).
В случае отсутствия индикатора диагностику проводят органолептическим методом (ладонью закрывают всасывающее отверстие вакуумного регулятора). Присасывание ладони свидетельствует о наличии резерва расхода воздуха. Однако такой метод не позволяет сделать количественную оценку стабильности вакуумного режима.
