а б

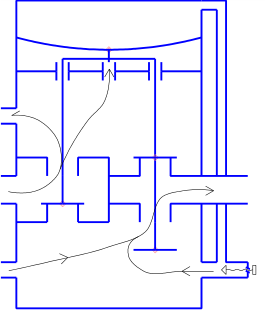

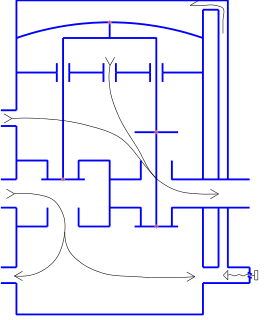

Рисунок 2.6. Схема мембранного пульсатора парного доения сосков
2.5. Гидравлические пульсаторы

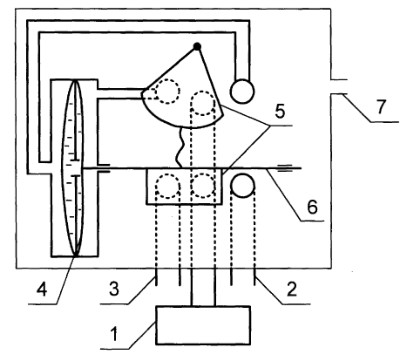

Пульсатор гидравлический (рисунок 2.7) имеет камеру постоянного вакуума (соединяющуюся с помощью патрубка с камерой коллектора), две рабочие камеры переменного вакуума (каждая из которых соединяется с межстенными камерами двух доильных стаканов с помощью штуцеров), две гидравлические камеры в поршне пульсатора.
К резиновой стенке мембраны одной из гидравлических камер поршня жестко прикреплен шток (рисунок 2.8), на котором перемещается ползун, соединяющий при возвратно-поступательном движении камеру постоянного
вакуума с рабочими камерами переменного вакуума. Механизм управления, состоящий из пружины и поворотного кулачка, приводится в движение ползуном и подключает одну управляющую камеру к атмосферному, а другую к вакуумметрическому давлению. Под действием атмосферного давления жидкость перемещается из одной гидравлической камеры поршня в другую. Схема работы пульсатора Альфа-Лаваль приведена на рисунке 2.9.
а
б
в

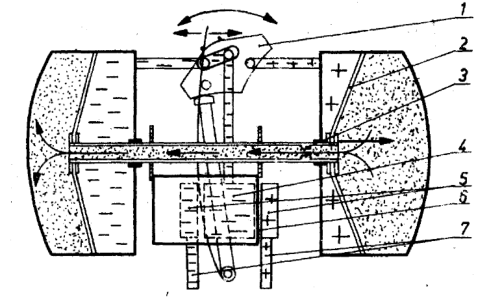

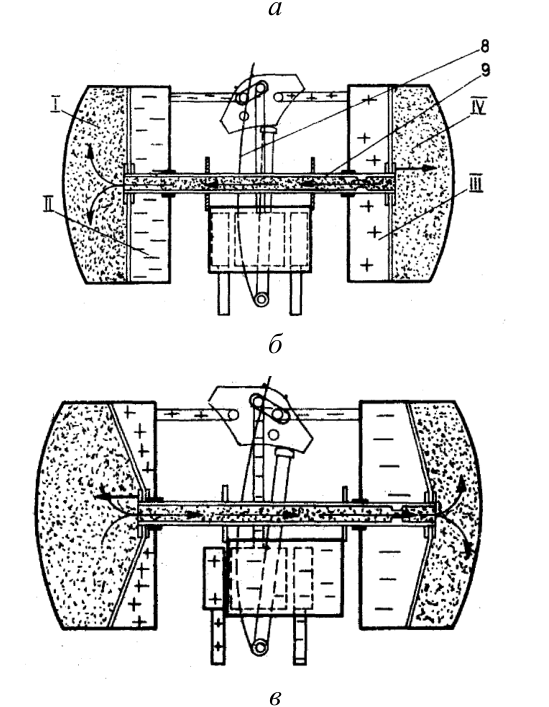

Рисунок 2.8. Принцип работы гидравлического пульсатора попарного доения: 1 − переключатель; 2 − мембрана; 3 − крышка; 4 − камера постоянного вакуума; 5 − камера переменного вакуума; 6 − ползунок; 7 − патрубок; 8 − пружина; 9 − трубка; I−IV − камеры гидравлические; II−III − камеры воздушные
а б
в г

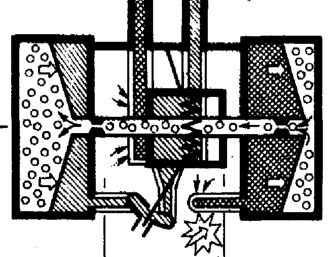

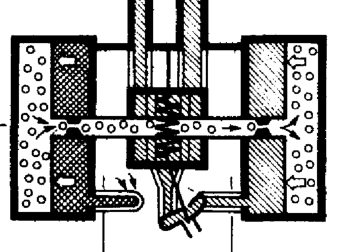

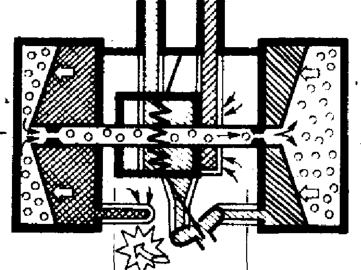

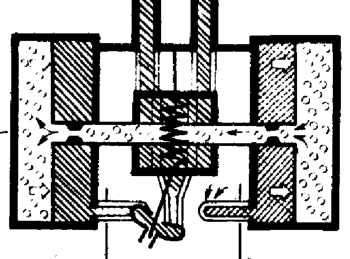

Рисунок 2.9. Схема работы гидравлического пульсатора Альфа-Лаваль: а – такт сжатия в правом стакане; б – вакуум в межстенном пространстве обоих стаканов; в – такт сжатия в левом стакане; г – вакуум в межстенном прострастве обоих стаканов

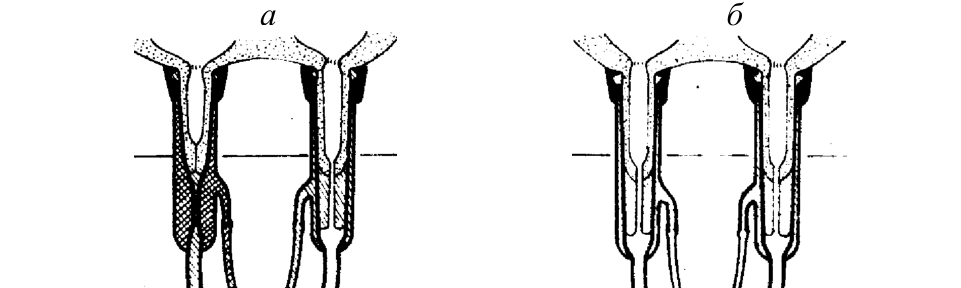

Распределение фаз в патрубках доильного аппарата попарного доения приведено на рисунке 2.10. Если вакуум (рисунок 2.10, а ) создан в правом патрубке 1 пульсатора, то производится дойка правой половины вымени. Одновременно подается воздух в левый патрубок 2 и осуществляется массаж левой половины вымени. Затем в оба патрубка (рисунок 2.10, б ) поставляется вакуум, и тем самым одновременно выдаиваются две половины вымени. Далее воздух подается в правый патрубок 1 , производя массаж правой половины вымени, а вакуум (рисунок 2.10, в ) в левом патрубке 2 способствует дойке левой половины вымени. Затем в оба патрубка подается вакуум, и тем самым (рисунок 2.10, г ) обе половины вымени выдаиваются одновременно.
