3.2. Устройство и применение тестера ВПР-25

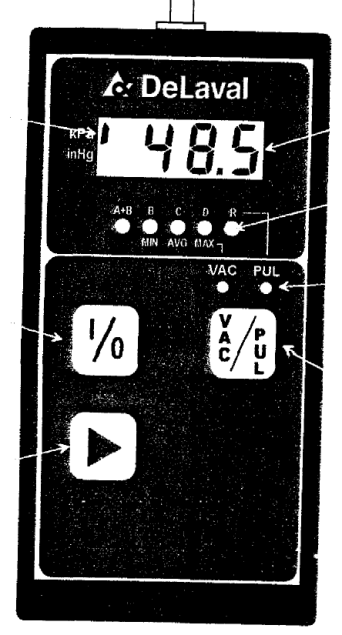

Прибор имеет только один патрубок для подключения доильного стакана. Диагностический прибор может измерять шесть параметров пульсационного цикла (фазы А+В, В, C, D, частоту пульсаций и максимальный вакуум) и три параметра вакуумметрического давления (минимальный, средний и максимальный вакуум). На рисунке 3.14 показана передняя панель прибора с индикаторными лампочками и кнопками управления.
Данные, полученные с помощью диагностического прибора, не могут передаваться на компьютер или принтер. Измерение фаз пульсационного цикла производится в % или мс. Диагностический прибор измеряет вакуумметрическое давление в кПа или мм рт. ст.
Технология применения тестера предусматривает выполнение следующих операций.
- Диагностический прибор подключают в разрыв короткой вакуумной трубки с помощью тройника и шланга.
- Нажимают на кнопку и удерживают ее в течение 3 секунд для
включения прибора. Включаются лампочки и индикация.
-
Нажимают на кнопку для выбора единиц измерения.
-
Нажимают на кнопку для выбора объекта измерения.
-
Нажимают на кнопку для выбора соответствующей лампочки
индикации измеряемого параметра.
Результаты измерений заносят в таблицу 3.1.
Таблица 3.1 – Результаты измерений диагностических параметров
| Вакуумметрическое | Фазы пульсационного | Частота | Максимальный | |||
|---|---|---|---|---|---|---|
| давление | A+B | цикла B | C | D | пульсаций | вакуум |
Контрольные вопросы
-
Для чего подвергают диагностированию различные системы доильной установки?
-
Какова последовательность операций при диагностировании технического состояния доильной установки?
-
Для чего подвергают сравнительной проверке пары доильных стаканов доильного аппарата?
4. ХОЛОДИЛЬНАЯ УСТАНОВКА МТКО DIAN 2500/2
Цель работы: изучить устройство, работу, систему промывки и технологию технического обслуживания холодильной установки МТКО DIAN 2500/2.
Оборудование : холодильная установка, заправочная станция, галоидные течеискатели Л-790А, методические пособия, плакаты.
Студент должен:
-
1) изучить устройство холодильной установки и ее технические харак-
-
теристики;
-
2) изучить параметры нормальной работы холодильной машины;
-
3) изучить технологию технического обслуживания холодильной машины;
-
4) включить установку и вывести на рабочий режим, замерить пара-
-
метры и, при необходимости, отрегулировать приборы автоматики.
-
5) составить отчет, в котором:
- а) вычертить схему холодильной установки;
-
б) описать принцип работы танка-охладителя, системы охлаждения
-
молока, системы подогрева воды, системы промывки;
-
в) построить графики изменения рабочих параметров во время рабо-
-
ты холодильной машины в течение 30 минут;
- г) сделать заключение о работоспособности холодильной установки.
