5. АВТОМАТИЧЕСКАЯ ПОИЛКА ДЛЯ ТЕЛЯТ
Цель лабораторной работы – изучить устройство, принцип работы, технологию кормления телят и технического обслуживания автопоилки.
Оборудование: учебный модуль, ареометр, весы, секундомер, методические указания, плакаты.
Студент должен:
-
1) изучить устройство и технические характеристики поилки;
-
2) приготовить заменитель цельного молока;
-
3) отрегулировать норму выпойки телят;
-
4) определить температуру заменителя молока в процессе выпойки;
-
5) составить отчет, в котором:
-
а) нарисовать схему поилки;
-
б) нарисовать технические схемы кормления телят;
-
в) составить таблицу пиктограмм;
-
г) сделать заключение о работоспособности поилки.
5.1. Назначение и устройство поилки

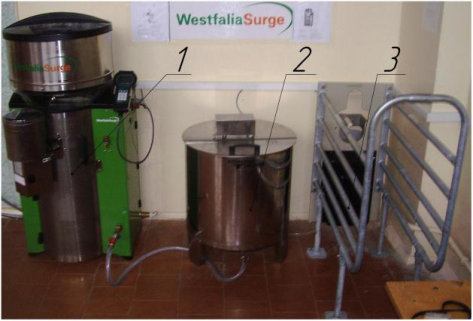

Установки для выпойки телят предназначены для поения телят молоком или его заменителем. Состоит поилка (рисунок 5.1) из трех основных элементов: автопоилки 1 , молочной емкости 2 и станка 3 . Автопоилка (рисунок 5.2) включает в себя 16 узлов.

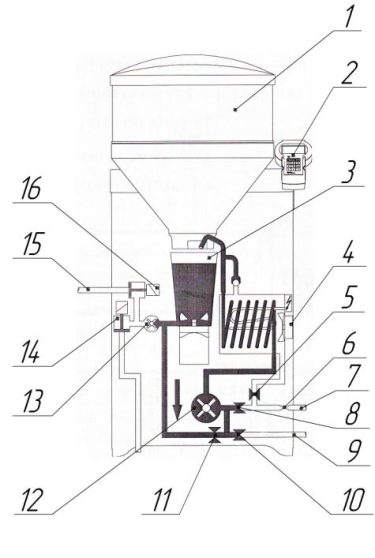

1 – резервуар для ЗЦМ с воронкой; 2 – пульт ручного управления; 3 – миксер; 4 – теплообменник; 5 – клапан; 6 – регулятор; 7, 9 – шланговое подсоединение к водопроводу и молочному резервуару; 8 – клапан для воды к змеевику из нержавеющей стали; 10 – молочный клапан; 11 – перепускной клапан; 12 – молочный насос; 13 – поильный насос; 14 – спускной клапан миксера; 15 – шланговое подсоединение к молочному резервуару; 16 – клапан
Молочная емкость (рисунок 5.3, а ) состоит из: крышки 1 , мешалки 2 , сливного канала 3 , корпуса 4 . Станок (рисунок 5.3, б ) состоит из: ограждения 1 , учетного устройства 2 , соска 3 .
Каждый теленок для его идентификации носит ошейник с передатчиком или метку в ухе с передатчиком. Передатчик имеет многопозиционный номер, который нанесен на корпус передатчика. Этот номер передатчика передается от передатчика к антенне, которая находится в боксе для выпойки. Так как номер передатчика мало подходит для быстрого нахождения животного, у каждого теленка на ошейнике находится также большой номер животного .
Телятам можно присваивать номера от 1 до 150. Чтобы животное было опознано системой идентификации и, таким образом, автоматически могло быть покормлено, управление автопоилки должно определить номер передатчика. Этот номер должен быть соотнесен с номером животного. Номер животного должен быть зарегистрирован в группе.
а б

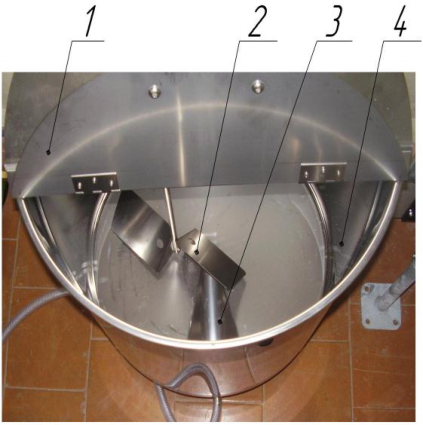

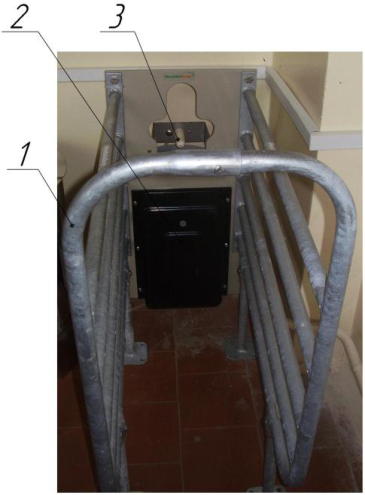

Рисунок 5.3. Комплектующие узлы:
а – молочная емкость ( 1 – крышка; 2 – мешалка; 3 – сливной канал; 4 – корпус); б – станок ( 1 – ограждение; 2 – учетное устройство; 3 – сосок)
Клавиатура управления позволяет с помощью пиктограмм символов (таблица 5.1) вызывать необходимое меню.
