Величину вакуумметрического давления измеряют в молочном сборнике и магистральном трубопроводе, во всасывающем и нагнетательном патрубках насоса, молочных и вакуумных кранах. Характер изменения вакуумметрического давления доильной установки ограничен довольно жесткими рамками. Перепад давления между молокосборником и вакуумным насосом импортных доильных установок должен составлять менее 3 кПа, а между молокосборником и точкой измерения на магистральном трубопроводе – менее 1 кПа. Перепад вакуумметрического давления между молокосборником и доильным аппаратом в самой далекой точке молочного трубопровода должен составлять менее 2 кПа. Перепад давления в нагнетательном патрубке водокольцевого вакуумного насоса должен составлять менее 7 кПа, а пластинчатого вакуумного насоса – менее 5 кПа (рисунок 3.7).
P
к П а
1 00
5 0
1 2 3 4 5
А
П
к
7 5 . . ..
а
3 П к 1 П а к 2 П а к
Рисунок 3.7. Допустимые потери давления: 1 – глушитель; 2 – насос; 3 – регулятор; 4 – молокоприемник; 5 – доильный стакан
Тестер подключают к соответствующему крану (рисунок 3.8), снимают показания прибора в виде цифр или графиков. Длительность измерения может быть кратковременной (1,5 или 3 секунды) или продолжительной (рисунки 3.9–3.11).
При измерении импульсного вакуумметрического давления нажимают на кнопки (рисунок 3.9, а , б ) и снимают показания (рисунок 3.9, в ).
а б в

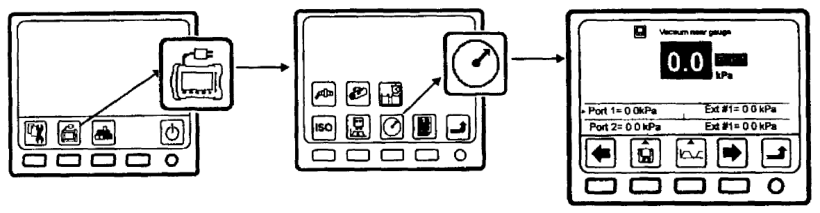

Рисунок 3.9. Алгоритм диагностирования краткосрочного вакуума: а – включение прибора; б – включение потокомера; в – снятие показаний

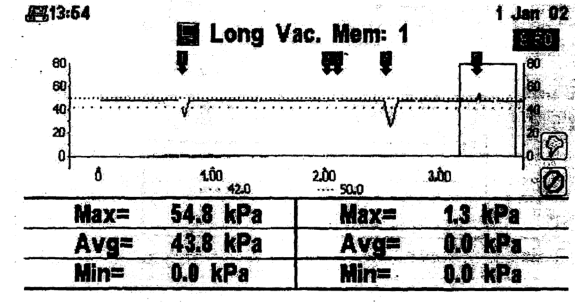

При измерении долговременного вакуумметрического давления нажимают на кнопки пиктограмм (рисунок 3.10) и снимают показания (рисунок 3.11). Два пунктирных зубца показывают максимальный и минимальный уровни вакуума и кривой вакуумных колебаний.
а б в

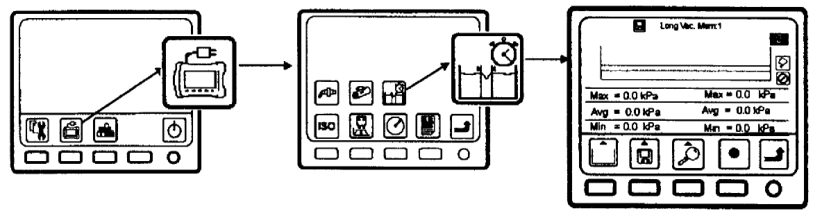

Рисунок 3.10. Алгоритм диагностирования продолжительного вакуума: а – включение прибора; б – включение потокомера; в – снятие показаний

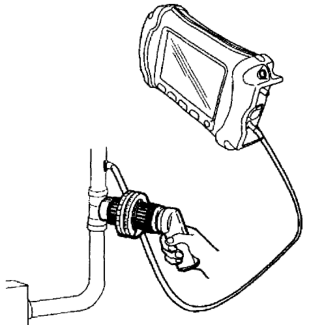

Потокомер диагностического прибора имеет две шкалы. На одной из них отражаются результаты производительности вакуумного насоса до 300 литров в минуту, а на второй − до 2700 литров в минуту. Тестер подсоединяют к вакуумной линии (рисунок 3.12). Регулируют поток воздуха, нажимают на соответствующие пиктограммы (рисунок 3.13) и записывают результат.
а б в

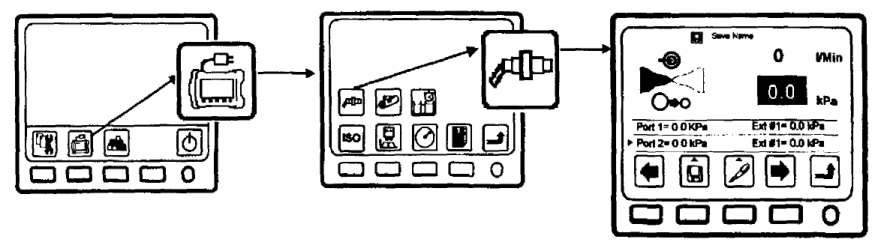

Рисунок 3.13. Алгоритм диагностирования производительности насоса: а – включение прибора; б – включение потокомера ; в – снятие показаний
