а б в<br><!-- End of picture text -->

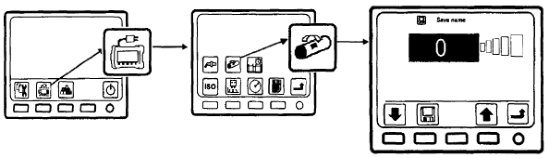

Рисунок 3.2. Алгоритм диагностирования частоты вращения ротора: а – включение прибора; б – включение потокомера; в – снятие показаний

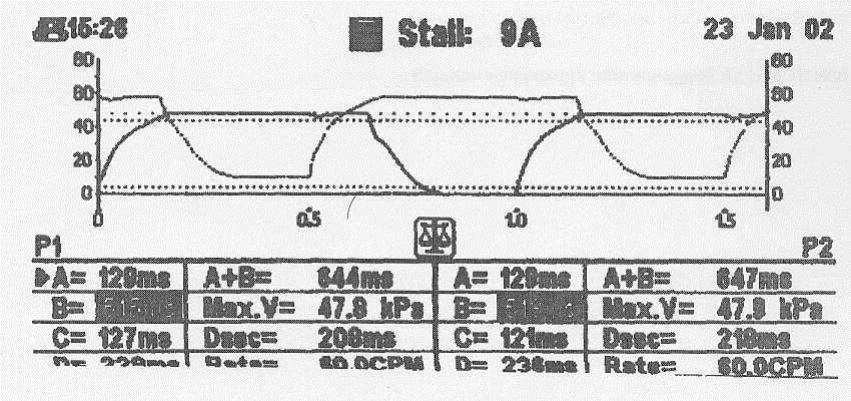

Временная диаграмма пульсаций вакуумметрического давления пульсатора определяется набором семи показателей (рисунок 3.3). При диагностировании параметров пульсатора подсоединяют прибор к доильному аппарату (рисунок 3.4). Нажимают кнопку «Start» и пиктограмму пульсатора. Прибор на дисплее показывает работу пульсатора (рисунок 3.5). Результаты измерений отображаются в виде графика с характеристикой параметров (рисунок 3.6).
- P Р С Т
к П а
a `
0
В ре м я
е
о
к
е с е
В е а р т м у у к ч и д в а е и н л
| в | с | ||||||
|---|---|---|---|---|---|---|---|
| 4 к П а | P u | ` P u | |||||
| t A | t В | t c | t D | ||||
| t | |||||||

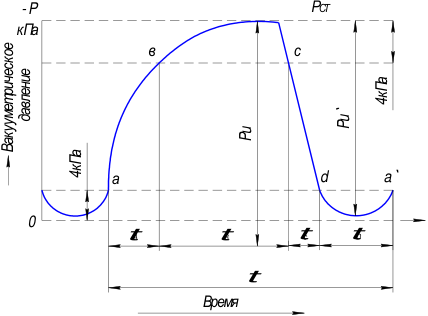

Рисунок 3.3. Диагностируемые показатели: измеряемые параметры пульсационного цикла
( Т − период пульсаций; а , c – длительность фаз нарастания и спада давления;
в , d – длительность фаз установившегося и остаточного давления, Ри – импульсное вакуумметрическое давление; а в – такт сосания; с d – такт сжатия; Рст – вакуумметрическое давление в подсосковой камере)
8 7
9
6
2
5 3
4
1

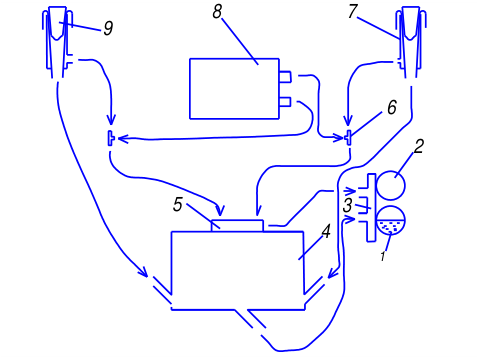

Рисунок 3.4. Диагностика доильных аппаратов:
-
1 − молочный трубопровод; 2 − вакуумный трубопровод; 3 − молочно-вакуумный кран ; 4 − коллектор; 5 − распределитель вакуума; 6 − тройник; 7 − стакан доильный;
-
8 − тестер; 9 − заглушка
а б в

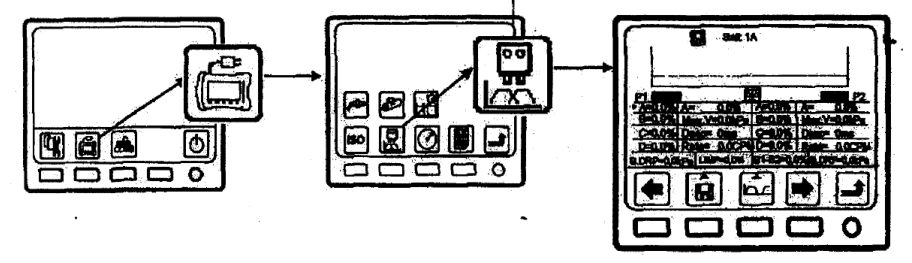

Рисунок 3.5. Алгоритм диагностирования пульсатора:
- а – включение прибора; б – включение потокомера; в – снятие показаний
Величину вакуумметрического давления измеряют в молочном сборнике и магистральном трубопроводе, во всасывающем и нагнетательном патрубках насоса, молочных и вакуумных кранах. Характер изменения вакуумметрического давления доильной установки ограничен довольно жесткими рамками. Перепад давления между молокосборником и вакуумным насосом импортных доильных установок должен составлять менее 3 кПа, а между молокосборником и точкой измерения на магистральном трубопроводе – менее 1 кПа. Перепад вакуумметрического давления между молокосборником и доильным аппаратом в самой далекой точке молочного трубопровода должен составлять менее 2 кПа. Перепад давления в нагнетательном патрубке водокольцевого вакуумного насоса должен составлять менее 7 кПа, а пластинчатого вакуумного насоса – менее 5 кПа (рисунок 3.7).
P
к П а
1 00
5 0
1 2 3 4 5
А
П
к
7 5 . . ..
а
3 П к 1 П а к 2 П а к

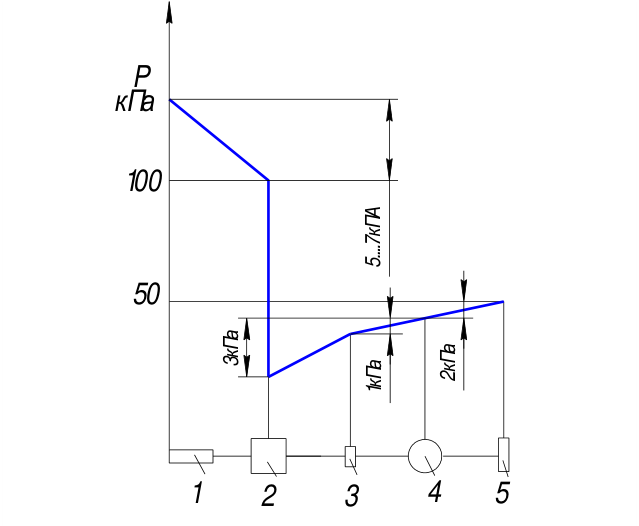

Рисунок 3.7. Допустимые потери давления: 1 – глушитель; 2 – насос; 3 – регулятор; 4 – молокоприемник; 5 – доильный стакан
Тестер подключают к соответствующему крану (рисунок 3.8), снимают показания прибора в виде цифр или графиков. Длительность измерения может быть кратковременной (1,5 или 3 секунды) или продолжительной (рисунки 3.9–3.11).
