Машинное доение и диагностика установок

а

б в

а б в

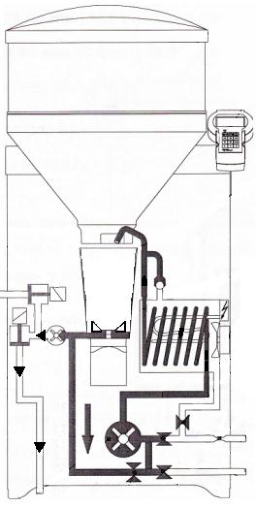

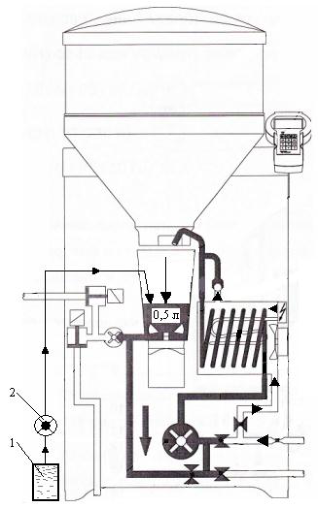

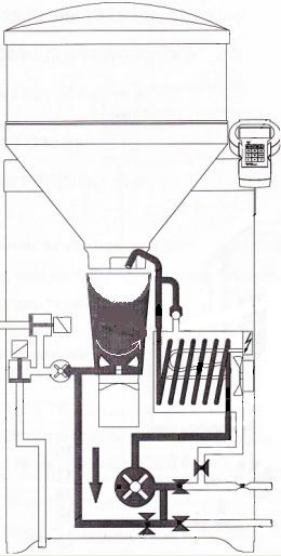

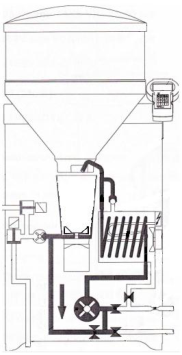

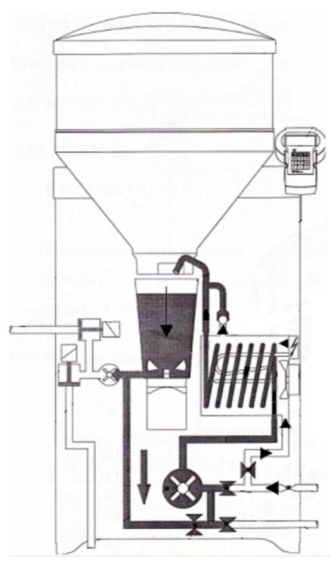

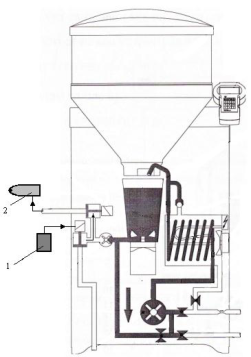

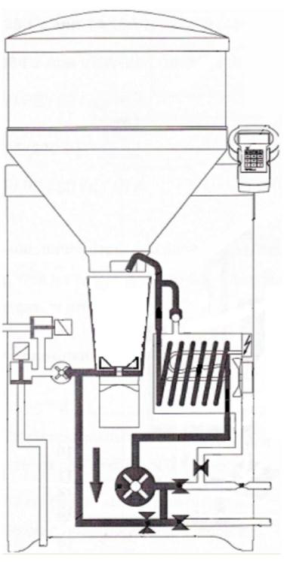

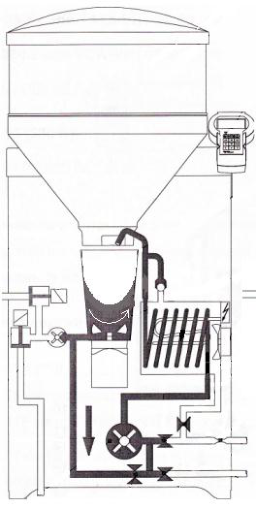

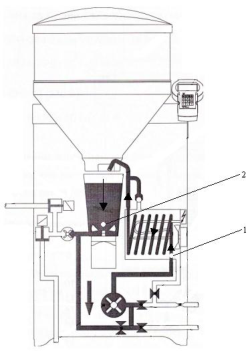

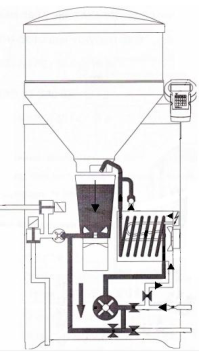

Рисунок 5.7. Промывка моющим раствором: а – набор ( 1 – емкость с моющим раствором; 2 – насос диафрагменный); б – промывка; в – слив

а б в

а б

Рисунок 5.9. Схемы очистки труб: а – пыжом ( 1 – место ввода пыжа; 2 – пыж); б – сжатым воздухом ( 1 – компрессор; 2 – соска)

Контрольные вопросы

1. Из каких узлов состоит автоматизированная поилка для телят и их

назначение?

1. Перечислите основные этапы технологии приготовления пойла?

2. Какие основные операции включает технология промывки узлов поилки?

3. Какова цель предварительной промывки?

4. Какова цель основной промывки?

5. Какова цель ополаскивания?

6. БЕЗРАЗБОРНАЯ ДИАГНОСТИКА ДОИЛЬНЫХ УСТАНОВОК

Цель работы: изучить методы диагностирования технического состояния доильных установок по быстроте действия вакуумных насосов, вакуумной плотности трубопроводов и комплектующих узлов.

Оборудование: фрагменты доильных установок, плакаты, индикатор производительности вакуумного насоса, устройство диагностическое для сравнительной оценки величины и колебаний вакуума в молочном и вакуумном трубопроводах, методические указания.

Студент должен:

• 1) изучить схемы диагностирования оборудования, схемы диагностиче-

• ских приборов и технологию их применения;

• 2) выяснить закономерности изменения вакуумметрического давления

• в вакуумных трубопроводах в зависимости от воздушных потоков натекания;

3) включить доильную установку и произвести замер предельных вакуумметрических давлений вакуумного насоса, вакуумных трубопроводов и молочных трубопроводов с помощью диагностических приборов;

• 5) составить отчет, включающий:

• а) схемы диагностирования и результаты прямых измерений пре-

• дельных давлений системы;

• б) расчет фактической производительности вакуумного насоса и ве-

• личин натекания воздушного потока через неплотности вакуумпроводов;

• в) схему диагностического прибора для одновременного измерения

• вакуумметрического давления в молочном и вакуумном трубопроводах;

  • г) оценку запаса производительности вакуумной установки;

• д) результаты замеров сравнительного давления в молокопроводе и ва-

• куумпроводе с указанием мест и величин натекания воздуха через неплотности.
