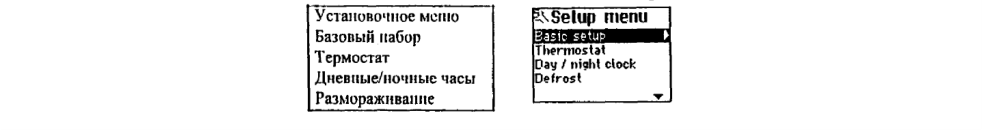

Установочное меню (рисунок 4) имеет четыре параметра − базовый
набор, термостат, часы работы и размораживание.

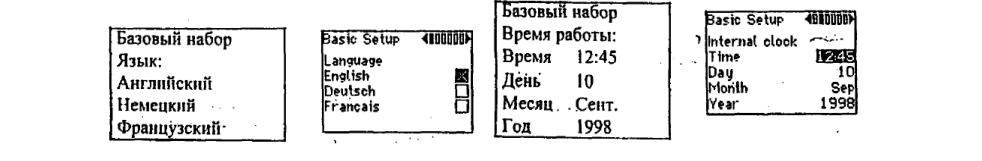

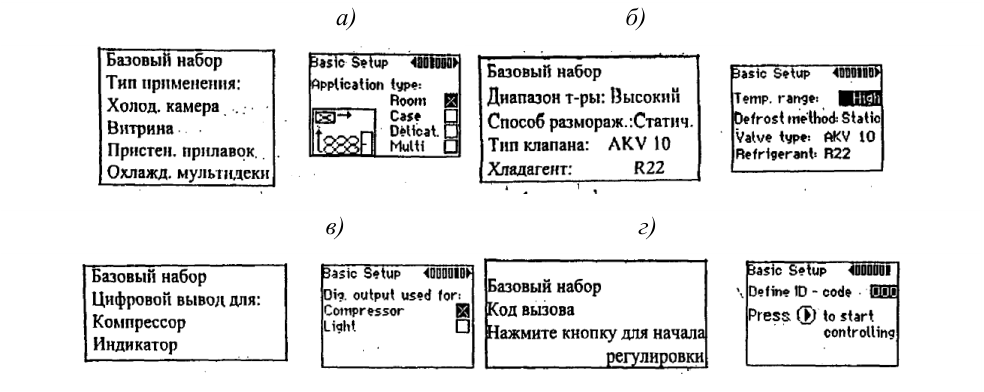

Блок меню “Базовый набор” имеет 6 блоков. Первый блок позволяет выбрать один из трех языков для набора и обслуживания: английский, немецкий или французский (рисунок 5, а ). Второй блок меню “Базовый набор” позволяет назначить дату и время (рисунок 5, б ). Третий блок позволяет определиться с типом системы охлаждения − холодильная камера, витрина, пристенный прилавок или охлаждаемые мультидеки (рисунок 5, в ). Четвертый блок (рисунок 5, г ) позволяет выбрать диапазон температуры, способ размораживания (электрическое или статическое), тип клапана и хладагент. Пятый блок (рисунок 5, д ) позволяет набрать цифровой выход, включаемый в момент достижения параметра термостата или индикатора дневной или ночной работы. Шестой блок (рисунок 5, е ) позволяет набрать код вызова, открывающий прямой доступ во все меню или начало регулирования.
а) б)
в) г)
д) е)
Рисунок 5. Блоки меню
Блок меню «Параметры термостата» имеет 2 изображения − установочная точка и параметры сигнала термостата. Первое изображение (установочная точка) позволяет назначить параметры выключения и включения. Второе изображение «Thermostat» (Tepмостат) имеет два блока. Первый блок − «High alarm» (высокий сигнал). Им можно изменить верхний предел сигнала (максимальная температура), задержку времени для сообщения сигнала при обычной работе и задержку времени во время процесса охлаждения. Второй блок − «Low alarm» (низкий сигнал). Им можно изменить нижний предел сигнала (минимальная температура) и задержку времени для сообщения сигнала.

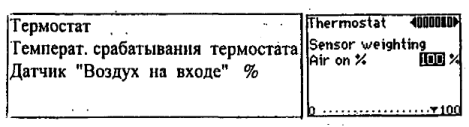

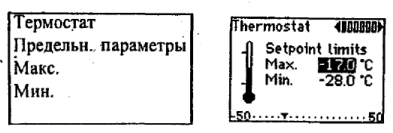

В блоке меню «Ограничение диапазона параметров термостата» имеются 6 положений. Первое положение (рисунок 6, а ) предназначено для набора минимальной и максимальной температуры термостата (между –50 °С и +50 °С). Второе, третье и четвертое положения (рисунок 6, б ) предназначены для назначения времени изменения рабочей температуры термостата при работе в ночное время (нагрузка снижается). Пятое положение (рисунок 6, в ) предназначено для определения температуры воздуха, на основе которой должен регулироваться термостат (необходимую температуру датчика «Air on» (воздух на входе). Шестое положение (рисунок 6, г ) позволяет выбрать тип термостата.
-

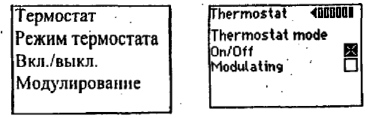

Термостат on/off (вкл./ выкл.): а) замораживание останавливается, когда температура достигла минимального параметра термостата; б) замораживание начинается, когда температура поднялась до максимального параметра термостата.
-
Модулирующий термостат: Блок управления поддерживает постоянную температуру воздуха, соответствующую среднему параметру минимального и максимального показания термостата.

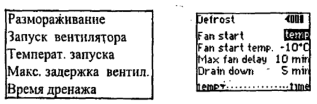

В блоке меню «Размораживание» имеются три положения. Первое положение (рисунок 8, а ) позволяет выявить количество размораживаний. Второе положение позволяет включать вентиляторы во время размораживания (рисунок 8, б ), а третье положение позволяет включать вентиляторы тогда, когда цикл размораживания завершен (рисунок 8, в ).
а ) б ) в )
В блоке меню «Fan control» (управление вентилятором) осуществляется установка параметров работы вентиляторов. Имеются три положения меню. Первое положение предназначено для набора и диагностики временного интервала между запусками вентилятора (этот интервал может быть набран между 6 и 180 минутами) и процентное отношение времени, в течение которого должны работать вентиляторы (рисунок 9, а ). Необходимость ввода этого параметра обусловлена тем, что (когда термостат прекратил охлаждение) вентиляторам ещё нужно поработать какое-то время. При периодическом воздействии на вентиляторы экономится энергия, а качество продуктов в то
