В блоке меню «Набор параметра перегрева и функции защиты компрессора» «Injection» имеются два положения. Первое положение меню активирует функцию защиты компрессора (установка «MOP control» в положение «On»). Эта функция предохраняет компрессор от автоматических термических отключений из-за чрезмерного давления всасывания во время запуска. Набирают температуру («MOP temperature»), при которой должен открываться клапан впрыскивания. Клапан не откроется, пока давление/температура засасывания не понизится до требуемого значения. Второе положение предназначено для выбора минимального и максимального справочных параметров для перегрева (рисунок 11).
В с а с ыва н и е I nj ek t i on
О б ычн а я р а б о т а M OP co n t r ol o f f
Р аб о т а п о з а данн о й т емпе р M OP t e m p. 0 Е C
o f f o n
В с а с ыва н и е I nje c t io n
П ер е г ре в м ин и м. S u p e r h e a t m i n . 3 k
П ер е г ре в м ак с . S u p e r h e a t m a x . 1 2 k
3 1 5
Рисунок 11. Меню перегрева компрессора
Нажатием на температурную кнопку можно проследить за режимом работы системы, получив следующие данные на дисплее (рисунок 12).
S t a t u s 1 S t a t u s 2 S t a t u s 3
P o 0 . 7 1 b a r T o - 2 5 . 1 ЕC
S d e f
a i r o n a i r o f f S 2 - 1 5 . 3 Е C
o f f - 2 6 . 4 Е C o n
- 1 8 . 1 - 2 2 . 0 Е C
R u n t i m e 1 2 m i n D e f r o s t t i m e 0 m i n S H 9 . 8 K R e f 9 . 4 K
Рисунок 12. Данные хода температуры:
состояние 1 – температура воздуха на входе и выходе из испарителя, t – время охлаждения; состояние 2 – реле размораживания, датчик размораживания,
вентилятор и продолжительность размораживания; состояние 3 – Р - давление испарения, Т – температура испарения, S 2 – температура на датчике температуры, перегрев ( SH ) и
(справочник SH -reference)

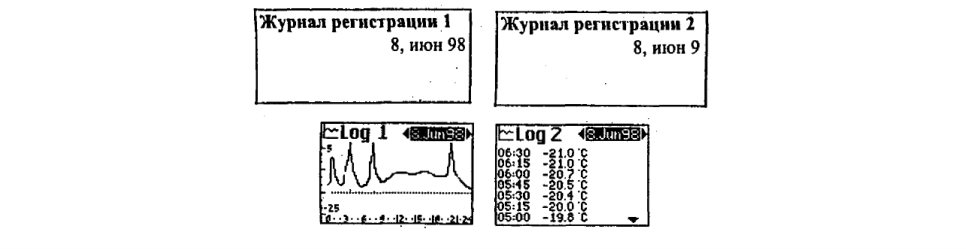

Следующая операция – просмотр развития предыдущих температур. Здесь можно просмотреть температуру за последние 24 часа.
Если нужно просмотреть температуру за предыдущие дни, то см. рисунок 13.

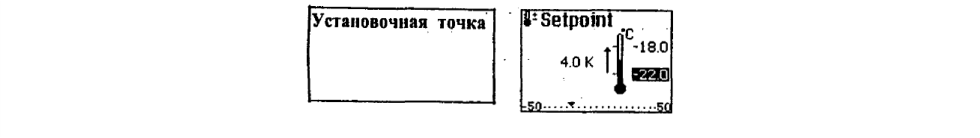

Дисплей показывает параметры верхнего термостата, дифференциал, параметры нижнего термостата плюс просмотр температур. Справочная информация меняется набором нижней температуры при помощи кнопок «плюс» и «минус» (рисунок 14).

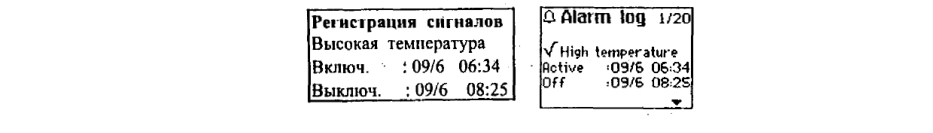

На передней панели блока управления находятся несколько кнопок для регулировки работы системы охлаждения. Синие кнопки охватывают различные функции процесса охлаждения, в то время как черные кнопки со стрелками применяются для просмотра меню/проверки существующих установочных параметров. Дисплей показывает температуру воздуха в месте охлаждения, а также набранные параметры термостата. В случае нового или незарегистрированного сигнала вспыхивает диод на сигнальной кнопке. Просмотр сигнального сообщения производится нажатием сигнальной кнопки. Показывается один из 20 сигнальных номеров (рисунок 15). Если хотите просмотреть больше сигналов, нажимайте кнопки со стрелками вверх или вниз. Как только сообщение о сигнале показывается на дисплее, оно автоматически записывается.

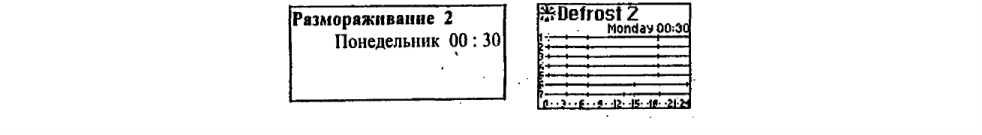

Дисплей показывает программу для автоматического размораживания на неделю. Каждый значок на «линии дней» указывает, когда начнется размораживание (рисунок 16). Кнопкой «минус» можно убрать нежелательное размораживание, а с помощью кнопки «плюс» отметить новое размораживание.

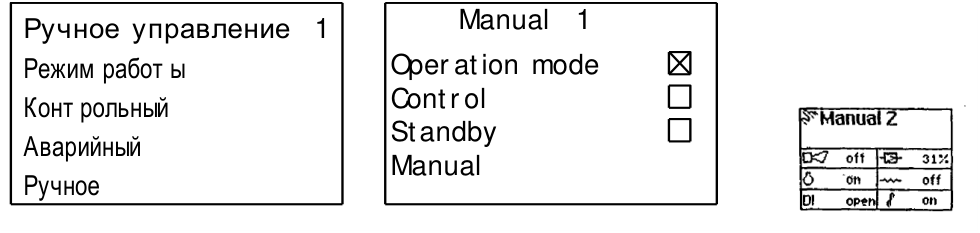

Проверка выхода каких-либо данных блока управления (компрессора, клапана, размораживания, вентилятора) производится функцией контроля за выходом данных − кнопка 8 на рисунке 1. Данные выводятся в виде информации (рисунок 17).
Р уч н о е у п р а в л е н и е 1 M a n u a l 1
Р е ж и м р а б о т ы O p e r a t i o n m o d e
C on t r o l
К о н т р о л ь н ы й
S t a n d b y
А в а р и й н ы й
M a n u a l
Р уч н о е
Рисунок 17. Проверка данных
Работа. Включение модуля производится в следующем порядке.
-
Подключите модуль к розетке.
-
Подождите 30 с или до негромкого щелчка.
-
Нажмите *.
-
Прежде чем заниматься неполадкой, оставьте модуль в рабочем ре-
жиме в течение 30 минут.
- Для переключения электронных выходных вентилей нажмите «77»
(для переключения термостатических выходных вентилей нажмите «87»).
