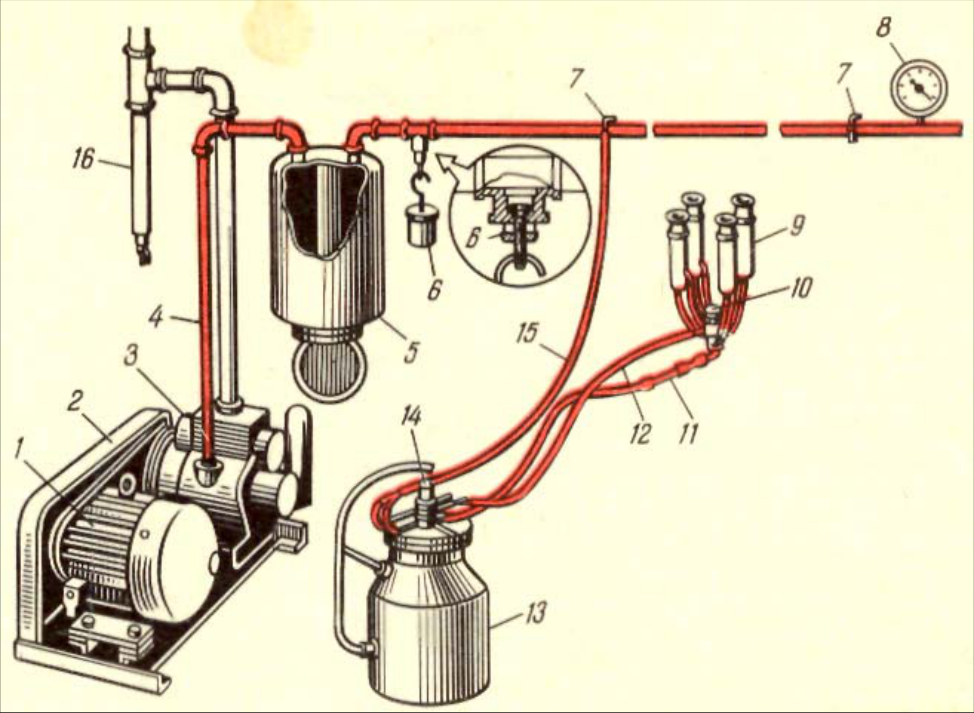

1 - электродвигатель; 2 - ограждение ременной передачи; 3 – вакуум-насос; 4 - вакуумтрубопровод; 5 – вакуум - баллон; 6 – вакуум-регулятор; 7 - воздушные краны; 8 - вакуумметр; 9 - доильные стаканы; 10 - коллектор: 11 - молочный шланг; 12 вакуумный шланг; 13 - доильное ведро; 14 - пульсатор; 15 - магистральный шланг; 16 - маслосборник выхлопной трубы вакуум-насоса.
сборочные части аппарата.

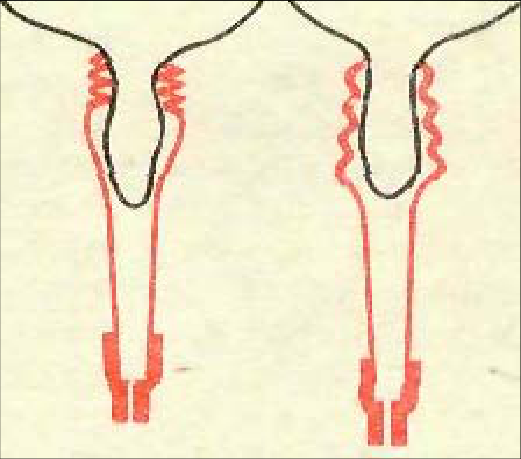

Доильные стаканы могут быть одно- и двухкамерными (рис.1.2 и 1.3). Наиболее распространенными являются двухкамерные доильные стаканы. Они состоят из гильзы, сосковой резины, смотрового стекла, молочного и вакуумного шлангов. Наружная гильза и сосковая резина образуют две камеры - межстенную и подсосковую.
Когда в обеих камерах создается одинаковый вакуум, сосковая резина

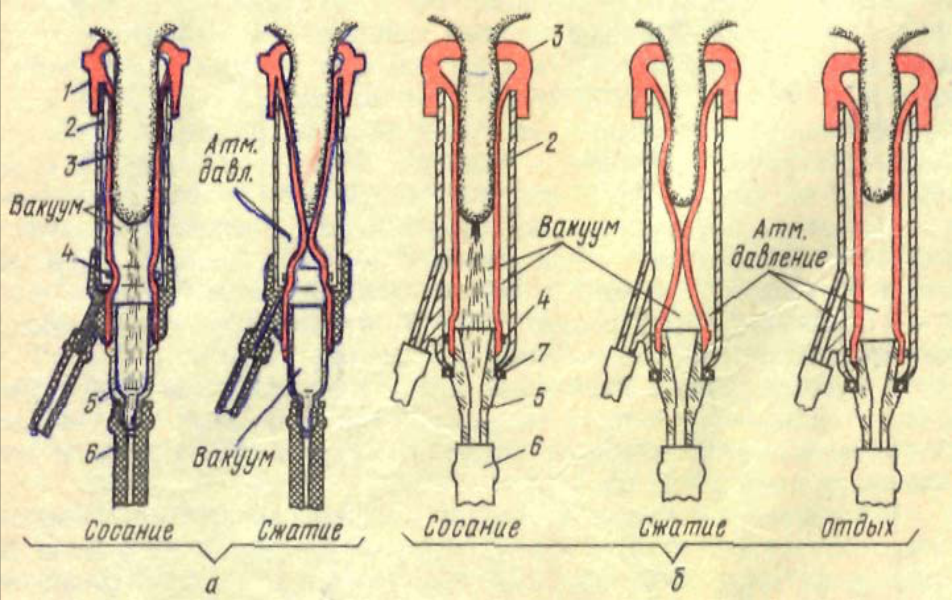

а – двухтактное доение; б – трехтактное доение; 1 – резиновая манжета; 2 корпус стакана; 3 – сосковая резина; 4 – соединительное кольцо; 5 – прозрачный смотровой патрубок; (конус); 6 – молочный резиновый патрубок; 7 – уплотнительное кольцо.
не испытывает деформаций, а молоко под действием разности давлений в вымени и под соском струей вытекает в подсосковую камеру, оттуда по молочному шлангу через коллектор в доильное ведро или молокопровод. Происходит такт сосания.
При повышении давления в межстенной камере до атмосферного сосковая резина, деформируясь, обжимает сосок, сфинктер закрывается, истечение молока прекращается. Происходит такт сжатия. На этом в двухтактных доильных машинах цикл заканчивается и начинается новый. В трехтактных доильных машинах к перечисленным тактам добавляется третий, когда в обеих камерах образуется атмосферное давление. Это третий такт отдыха.
Трехтактный режим работы в большей мере отвечает физиологии животного, обеспечивает стимуляцию процесса молокоотдачи и не опасен для здоровья животного в случае передоя. В двухтактных аппаратах в конце доения, когда перестает течь молоко, вакуум может проникнуть внутрь соска и вызвать воспаление (мастит).
Существуют четырехтактные доильные машины: сжатие — сосание — сжатие — отдых, а также двухтактные, в цикле которых происходит сосание — отдых. Этот цикл применяется при использовании однокамерных доильных стаканов.
Пульсатор (рис. 1.4.) трехтактного аппарата предназначен для преобразования постоянного по величине вакуума в переменный, необходимый для работы исполнительных органов - доильных стаканов. В пульсаторе имеются четыре камеры. Камера I (постоянного вакуума) присоединена через шланг к вакуум-магистрали. Камера II (переменного вакуума) отделена от камеры I нижним клапаном 2 клапанно-мембранного устройства пульсатора. Кольцевая камера III (атмосферного давления) сообщается с атмосферным воздухом через отверстия в корпусе пульсатора и отделена от камеры II кольцевым выступом, на который опускается верхний клапаншайба 9.
