| Наименование показателя | Значение показателя для установки | |||
|---|---|---|---|---|
| УДТ-6 | УДТ-8 | УДЕ-8 | УДЕ-8А | |
| Поголовье коров | 100…200 | 200.. .400 | 200…400 | 400... 600 |
| Число персонала | 2 | 2 | 2 | 2 |
| Производительность | 60 | 74 | 70-80 | 80 |
| Число станков | 6 | 8 | 16 | 16 |
| Площадь, м2 | ||||
| Помещения с станками | 72 | 96 | 60 …72 | 60.. .72 |
| Молочной | 24 | 24 | 20.. .30 | 20... 30 |
| Кормораздатчик | ||||
| Производительность транспортера кг/ ч | 350 | 330 | 350 | 266…410 |
| Объем бункера приводной станции м3 | 0,6 | 0,53 | 0,6 | 0,53 |
| Мощность приводного двигателя кВт | 1,1 | 1,1 | 1,1 | 1,1 |
| Число дозаторов (шиберного типа), шт. | 6 | 8 | 16 | 16 |
| Пределы выдачи корма, Кг. | 0,1…2,0 | 0,1…2,0 | 0,1…3,0 | 0,1…3,0 |
| Марка вакуумной установки | У ВУ | -60/45 | ||
| Система промывки | Циркуляционная | Автоматическая | ||
| доильной аппаратуры. | ||||
| Число: | ||||
| доильных аппаратов ДА- | 6 | 8 | 16 | 16 |
| 2(АДУ-1) | ||||
| молочных насосов НМУ-6 | 1 | 1 | 1 | 1 |
| счетчиков молока УЗМ-1 | 6 | 8 | 16 | 16 |
| охладителей молока | 1 | 1 | 1 | 1 |
| разбрызгивателей в системе | 6 | 8 | 8 | 8 |
| подмывания вымени | ||||
| Общая масса установки, кг. | 2000 | 3620 | 3300 | 3667 |
Технические характеристики стационарных доильных установок приведены в таблице 1.6.
При разработке производственно-технологических процессов для ферм и комплексов постепенно от автоматизации отдельных работ и операций переходят к автоматизации целых технологических процессов. На новых доильных установках УДА-Н «Тандем» и УДА-16 «Елочка», как и в базовых моделях УДТ-8 и УДЕ-8А автоматизированы работа кормового транспортера, раздача корма, промывка и дезинфекция молочно-доильной аппаратуры в циркуляционном режиме, стабилизация вакуумного режима и дополнительно установлен автомат УДБ.01.000 (рис. 1.21), предназначенный для додаивания коров и снятия доильных стаканов с вымени по прекращении молокоотдачи без участия оператора. В состав автомата входят манипулятор, автомат управления доением, счетчик УЗМ-1 с устройством для учета молока при контрольных дойках.
Автомат управления доением ставится на ограждение каждого доильного станка и состоит из пневмодатчика, установленного между коллектором и молокопроводом, зажима подвода вакуума, клапана - пульсоусилителя, распределителя и шлангов. Манипулятор крепится на кронштейне на вакуум-проводе установки и несет на себе доильные стаканы, коллектор, молочный и вакуумный шланги, пульсатор. При помощи двух пневмоцилиндров 8 и 4 осуществляется додаивание и
снятие доильных стаканов с вымени. Действуя рукоятками манипулятора, оператор устанавливает доильный аппарат в рабочее положение, приспосабливая положение доильных стаканов к вымени коровы и вручную ставит стаканы на соски вымени. По команде пневмодатчика при снижении молокоотдачи до 0.5 дм3 /мин подключается к вакууму пневмоцилиндр 8, обеспечивающий подтягивание доильных стаканов (режим додаивания). При дальнейшем снижении молокоотдачи до 0,2 дм3 /мин по команде автомата управления доением подключается дополнительный поршень пневмоцилиндра додаивания 8, приподнимающий подвесную часть доильного аппарата. Это позволяет избежать удара стаканов о пол в момент снятия их

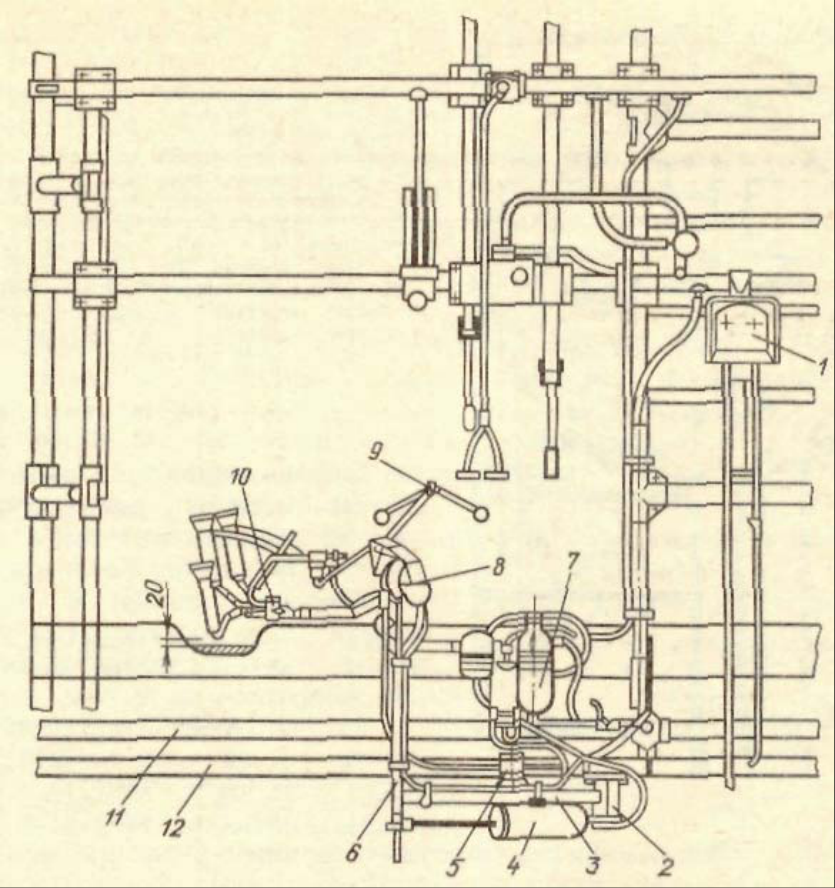

1 - счетчик молока, 2 - кронштейн; 3 - стрела: 4 - пневмоцилиндр вывода; 5 - пульсатор; 6 - рычаг; 7 - автомат управления доением; 8 - пневмоцилиндр додаивания; 9 - рукоятка манипулятора; 10 - коллектор; 11 – молокопровод; 12 -
вакуум-провод.
пневмоцилиндром 4 при перекрытии вакуума зажимом автомата отключения вакуума. Стаканы при помощи пневмоцилиндра 4 и системы тяг отводятся от вымени коровы. С помощью манипулятора оператор может повернуть их головками вниз для подключения к автоматической промывке по окончании доения.
Автоматизация операций додаивания, отключения вакуума и снятия доильных стаканов освободила оператора от контроля окончания доения
