управляющей камеры. Стягивают соединение гайкой 8, ввертывают регулировочный винт 3 и закрывают корпус крышкой 1. Правильно собранный пульсатор работает с четким переключением тактов.

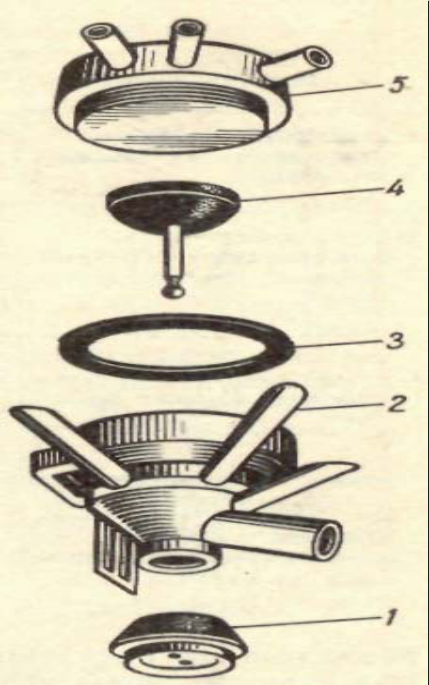

Дальнейшее усовершенствование доильного аппарата «Майга» сделано в аппарате ДА-2М, в котором применен коллектор с устройством для включения и отключения аппарата. Коллектор показан на рисунке 1.12. Пластмассовая камера соединяется на резьбе с распределительной камерой переменною вакуума. Для уплотнения имеется прокладка 3. Внутри корпуса 2 камеры размещается клапан 4, стержень которого входит в резиновую шайбу I. Доение происходит при поднятом вверх клапане. При необходимости отключения аппарата клапан за шайбу перемешают в нижнее положение, в котором он плотно перекрывает молокоотводящий патрубок коллектора. Прорезь в нижнем окне корпуса обеспечивает необходимый при доении подсос воздуха, способствующий быстрому удалению молока из молочного шланга. Последний выполнен из прозрачного материала (полихлорвинила), что дает возможность визуального контроля за ходом доения.
таблице 1.2.
Неисправности аппарата «Майга» и способы их устранения.
Табл. 1.2.
| Неисправность | Причина | Способ устранения | |
|---|---|---|---|
| Пульсатор работает с | Вакуум ниже нормы. | Отрегулировать | вакуум в |
| увеличенным числом пульсаций. | Вывернут регулировочный винт. | магистрали. Отрегулировать пульсаций с регулировочного | число помощью винта. |
| Не работает пульсатор или работает со сниженным числом | Вакуум ниже нормы. | Отрегулировать магистрали. | вакуум в |
| пульсаций. | Закрыт регулировочным винтом канал между камерами I и IV. Загрязнен канал. | Отрегулировать винта. Прочистить канал проволочкой. | положение мягкой |
| Пульсатор работает с перебоями или не работает. | Не плотно завинчена гайка пульсатора. Подсос воздуха между диффузором и корпусом. | Затянуть гайку Проверить прокладку диффузором и пульсатора. | пульсатора. между корпусом |
| Неисправна сосковая резина. | Сменить резину. | ||
| Доение идет медленно; после закрытия зажима стаканы туго снимаются с сосков. | Загрязнен канал клапана пробки коллектора. | Прочистить клапан гнездо. | и его |
| Смотровой конус выпадает из стакана. | Неправильная сборка. Вытянута резина. | Собрать инструкции. Подрезать резину. | стакан по |
Вакуумная система состоит из воздушного (вакуумного) насоса с приводом, баллон-ресивера, регулятора разряжения, измерителя давления и системы трубопроводов с арматурой. Вакуумный насос предназначен для создания разряжения в вакуумных системах и обеспечивает быстрое восстановление заданной величины вакуума при попадании воздуха в систему. В настоящее время применяются следующие типы вакуумных насосов: УВУ-60/45, VZ-40/130V (ФРГ), РВН-40/350 ротационного типа.
На комплексах вместо большого числа ротационных насосов устанавливают водокольцевые вакуумные насосы ВВН-6 и ВВН-12, не требующие смазки ротора (рис.1.13).
Вакуумные ротационные насосы одинаковы по устройству и отличаются производительностью (УВУ-60/45 Q = 60 и 45 м3 /ч, VZ-40/130V — Q=30 м3/ч, РВН - 40/350 - Q = 40 м3/ч) и расходом масла (15…30; 10…25; 5…10; 8…12 г/ч ) соответственно. Внутри неразъемного корпуса вращается ротор, расположенный эксцентрично относительно оси статора. В роторе имеются четыре паза, расположенных тангенциально (УВУ - 60/45) или радиально (РВН - 40/350), в которые свободно вставлены пластинчатые лопатки. При вращении ротора центробежная сила выталкивает их из пазов и прижимает к внутренней поверхности статора. Так как статор и ротор расположены эксцентрично, каждая лопатка образует замкнутое пространство, переменное по объему. Возле всасывающего патрубка объём увеличивается и воздух засасывается в межлопаточное пространство, возле выхлопного патрубка объем уменьшается, воздух сжимается и выталкивается наружу. Для герметизации объема и уменьшения трения лопатки обильно смазываются маслом, поступающим из фитильных масленок. В вакуумных насосах типа ВВН пространство переменного объема образуется кольцевым потоком воды, вращающимся по внутренней поверхности статора, и лопатками, выполненными заодно с ротором. Причем лопатки не касаются стенок статора, поэтому смазки не требуется. Сжатый воздух вместе с небольшим количеством воды выбрасывается в выхлопную трубу и дальше в разделитель потока, откуда охлажденная вода дозировано опять подается в насос вместе с засасываемым в него воздухом.
