1 - корпус; 2, 5, 7, 14 - патрубки; 3 - перегородка; 4 - мембрана; 6 – крышка; 8 – шайба: 9 – винт; 10 - кронштейн; 11 - стержень; 12 - клапан; 13 - отверстие.
Коллектор имеет четыре камеры: I - постоянного вакуума. II и IV - переменного вакуума и III - атмосферного давления. Камера IV отделена от камеры III резиновой мембраной 4, камера III от камеры II - перегородкой 3 и клапаном 12 (в его верхнем положении), камера II от камеры I - клапаном 12 (в его нижнем положении). Клапан и мембрана жестко закреплены на стержне 11.
Клапанно-мембранный механизм действует принудительно от пульсатора, камера II которого соединена шлангом с камерой IV коллектора. Когда в камере IV коллектора создается разрежение (такт сосания), давление воздуха со стороны камеры III, сообщающейся с атмосферой, поднимает мембрану 4 и связанные с ней детали. С открытием отверстия между камерами I и II вакуум распространяется на подсосковое пространство доильных стаканов. Верхнее положение клапанномембранного механизма соответствует такту сосания. При впуске воздуха в камеру IV в соединенных с ней межстенных камерах стаканов создается такт сжатия.
Размеры площадок давлений мембраны и клапана 12 различны по величине, поэтому для опускания клапана нужно, чтобы величина вакуума, в камере IV уменьшилась почти до нуля. Тогда давление воздуха в камере III на верхнюю площадку клапана 12 превысит давление воздуха на мембрану. Клапан 12 своей нижней площадкой перекроет канал между камерами I и II, а воздух из камеры III поступит в камеру II и через патрубки 2 в подсосковые пространства доильных стаканов. Давление в подсосковых камерах приблизится к атмосферному. В то же время такое же по величине давление имеется и в межстенных пространствах стаканов, поэтому сосковая резина принимает исходную форму, а сосок вымени в это время не испытывает внешних нагрузок — отдыхает. Это положение деталей механизма коллектора соответствует такту отдыха. Затем автоматически повторяется такт сосания.
Работает трехтактный доильный аппарат в таком порядке. При включении аппарата в вакуумную магистраль (рис. 1.6) образуется разрежение в камере I пульсатора, доильном ведре и камере I коллектора. Далее оно распространяется на камеру II пульсатора и связанные с ней через камеру IV коллектора межстенные пространства стаканов. Одновременно разрежение начинает образовываться и в камере IV пульсатора, соединенной каналом с камерой II. Сечение канала регулируется винтом 2. Вследствие образовавшегося разрежения в камере IV коллектора его мембрана под давлением воздуха со стороны камеры III поднимается и тянет за собой стержень с клапаном, перекрывающим своей верхней площадкой капал вокруг стержня между камерами II и I коллектора. Разрежение образуется в камере II коллектора и подсосковых пространствах доильных стаканов.
Происходит такт сосания . К концу этого такта разрежение в управляющей камере IV пульсатора возрастает настолько, что давление атмосферного воздуха камеры III. действующее на кольцевую площадку

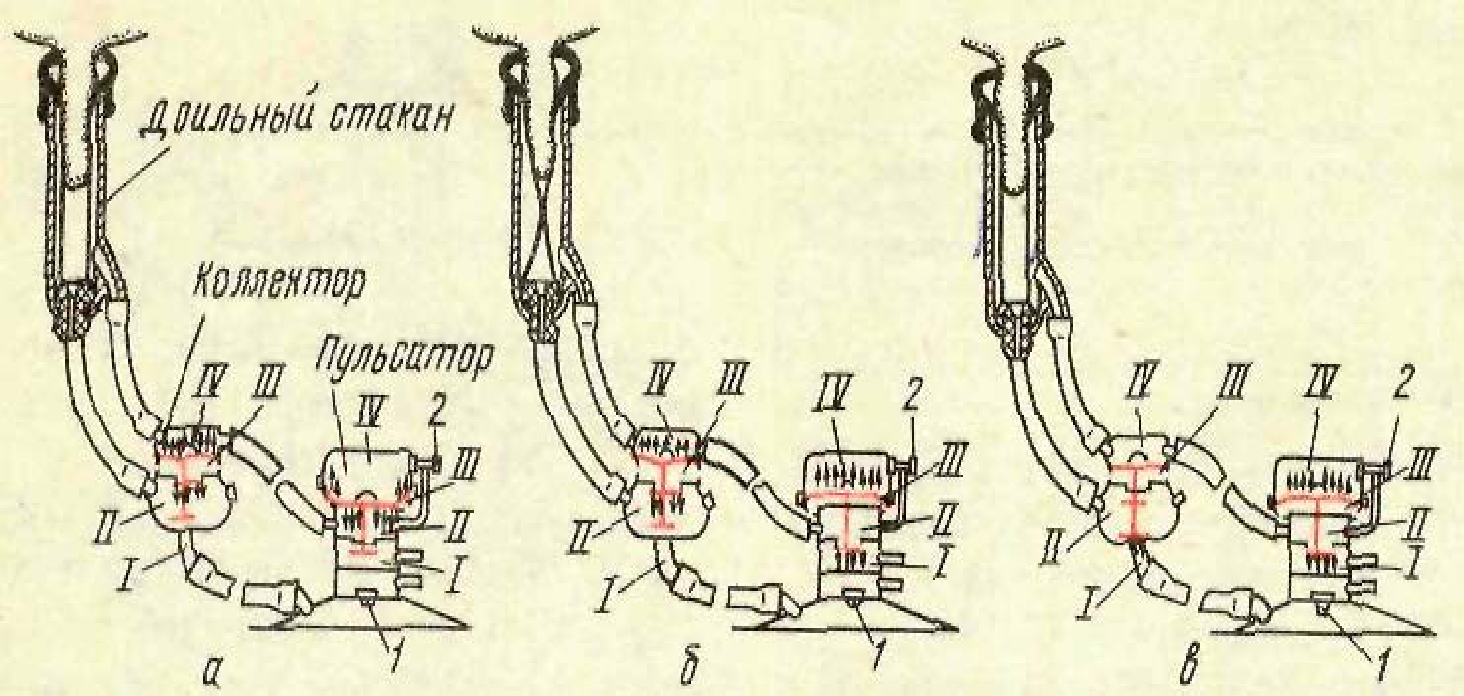

а - такт сосания; б - такт сжатия, в - такт отдыха; 1 - обратный клапан 2 - регулировочный винт.
