Неисправности доильного аппарата «Волга» и способы их устранений
Табл. 1.1.
| Неисправность | Причина | Способ | устранения | |
|---|---|---|---|---|
| Не работает пульсатор | Отсутствие вакуума в ведре, негерметичность крышки. Забивание канала регулировочного винта. | Проверить крышки и Отвернуть регулировки. | плотность наличие прокладки. на 1,5…2 | прилегания оборота винт |
| Перекос между крышкой | Устранить | перекос, | ослабив | |
| и корпусом пульсатора; подсос воздуха. | крепление закрепить крышку на | пульсатора, пульсатор; герметичность. | правильно проверить | |
| Не работает пульсатор или работает с перебоями. | Неправильная сборка пульсатора. Повреждение или износ мембраны. Регулировочный винт находится в одном из крайних положений. | Проверить Заменить Отрегулировать | сборку. мембрану. положение | винта. |
| Пульсатор работает с | Повреждения коллектора, | Проверить | правильность | сборки |
| перебоями при открытом | стаканов, трубок, | коллектора, | правильность | |
| шланге переменного | патрубков. | соединений, | целость | резины; |
| вакуума. | заменить | дефектную резину. | ||
| Не работает коллектор. | Износ мембраны. Мембрана запала в камеру переменного вакуума. | Заменить Разобрать коллектор. | мембрану. и правильно | собрать |
Прим. Проверку пульсатора проводят при закрытом зажиме молочного шланга и перегнутом (без подсоса воздуха) шланге с переменного вакуума между коллектором и пульсатором
доении коров с маленькими сосками на сосковую резину при сборке стакана надевают ограничительное кольцо (кольцевой отрезок сосковой резины).
Неисправности доильного аппарата «Волга» и способы их устранения приведены в таблице 1.1.

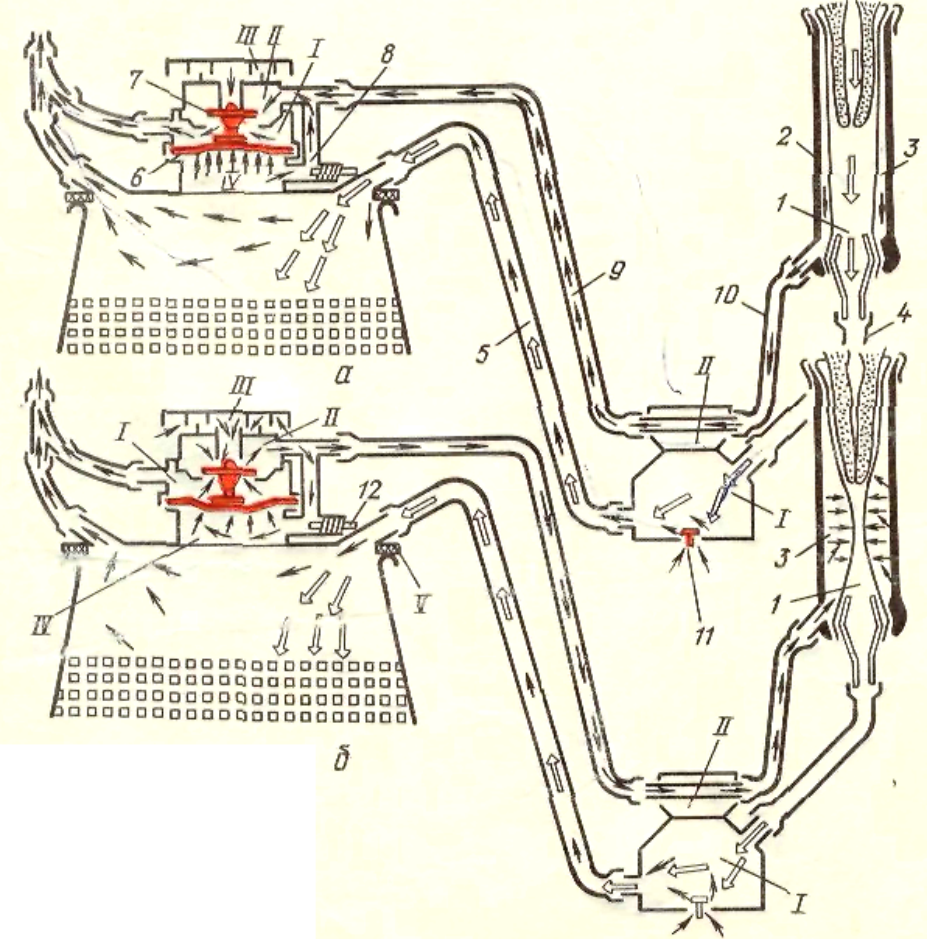

Двухтактный доильный аппарат ДА-2 («Майга») , схема работы которого представлена на рисунке 1.8, имеет те же сборочные единицы, что и аппарат «Волга», но отличающиеся по конструкции.
Пульсатор (рис. 1.9) состоит из корпуса, крышки, вкладыша, клапана с подпятником, мембраны, крышки камеры, гайки, прокладки, регулировочного винта. Основная часть деталей выполнена из пластмассы. Самоцентрирующийся клапан 6 не связан жестко с резиновой мембраной 7, что исключает влияние неточности сборки на работу пульсатора. В пульсаторе имеются четыре камеры. Камера постоянного вакуума I соединена патрубком 10 с магистральным шлангом, а камера переменною вакуума II - патрубком с распределительной камерой коллектора. Камера II при поднятии клапана сообщаемся с камерой I. Когда клапан находится в нижнем положении, камера II сообщается с камерой III (постоянного атмосферного давления). Управляющая камера IV через канал К с регулировочным винтом 3 соединена с камерой II.
Коллектор (рис. 1.10) имеет две камеры: молокосборную и распределительную. В нижней части молокосборной камеры находится резиновая пробка, во втулке которой расположен штифтовой клапан. Через него при доении происходит подсос воздуха, благодаря чему обеспечивается быстрое освобождение молочного шланга - улучшается его транспортирующая способность. Камеры коллектора через патрубки соединены со стаканами, доильным ведром и пульсатором.
В стаканах доильного аппарата (рис. 1.11) применяется сосковая резина различных типов. Разборку и сборку доильных стаканов выполняют при помощи монтажного стержня в определенной последовательности. Перед сборкой проверяют длину сосковой резины и при необходимости укорачивают ее до отметки на стержне «длина резины», обрезая ножницами. Порядок сборки следующий; на сосковую резину надевают кольцо 7 по отметке «установка кольца» на монтажном стержне.
