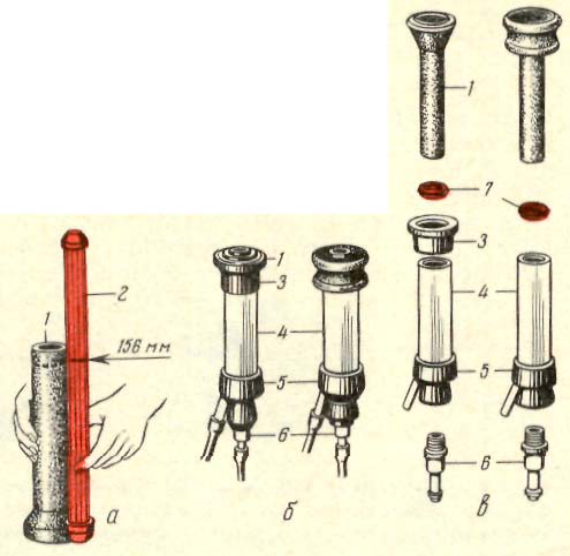

Вводят торец стержня в сосковую резину 1 со стороны присоски до кольца и вставляют резину в корпус стакана с предварительно надетым на него чехлом. Упирают в стол свободный конец стержня и выводят конец стержня с частью сосковой резины из корпуса стакана. В свободную часть сосковой резины вводят нарезную часть смотрового конуса и, ослабляя нажим на стакан, направляют конус в корпус до упора, затем высвобождают стержень. Порядок разборки – обратный.

Пульсатор собирают так. В корпус 2 (рис. 1.9,б) вставляют резиновую прокладку 4, клапан 6, вкладыш 5, подпятник 12, мембрану 7, крышку 9

управляющей камеры. Стягивают соединение гайкой 8, ввертывают регулировочный винт 3 и закрывают корпус крышкой 1. Правильно собранный пульсатор работает с четким переключением тактов.

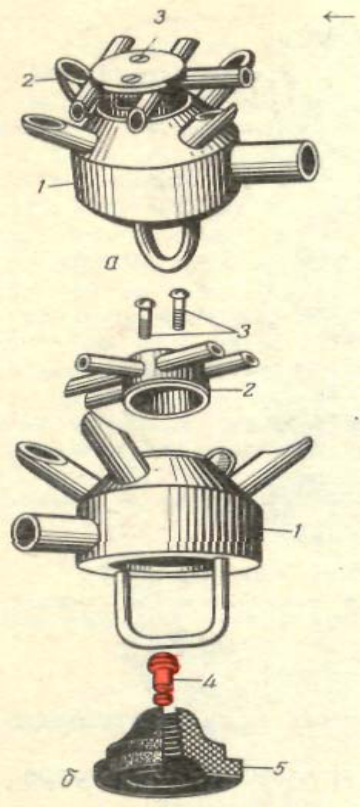

Дальнейшее усовершенствование доильного аппарата «Майга» сделано в аппарате ДА-2М, в котором применен коллектор с устройством для включения и отключения аппарата. Коллектор показан на рисунке 1.12. Пластмассовая камера соединяется на резьбе с распределительной камерой переменною вакуума. Для уплотнения имеется прокладка 3. Внутри корпуса 2 камеры размещается клапан 4, стержень которого входит в резиновую шайбу I. Доение происходит при поднятом вверх клапане. При необходимости отключения аппарата клапан за шайбу перемешают в нижнее положение, в котором он плотно перекрывает молокоотводящий патрубок коллектора. Прорезь в нижнем окне корпуса обеспечивает необходимый при доении подсос воздуха, способствующий быстрому удалению молока из молочного шланга. Последний выполнен из прозрачного материала (полихлорвинила), что дает возможность визуального контроля за ходом доения.

таблице 1.2.

Неисправности аппарата «Майга» и способы их устранения.

Табл. 1.2.
