диафрагменный насос-смеситель с воздушным приводом и водопровод к станкам, снабженный шлангами и разбрызгивателями для подмывания вымени коров.
Оборудование молочной линии состоит из молокопровода с восемью доильными аппаратами вакуумного охладителя для молока, фляг для сбора молока под вакуумом и фригатора с баком объемом 0.6 м³ . Удои контролируют счетчиками молока УЗМ-1.
На расстояние до 100 м установку можно транспортировать на полозьях: со скоростью не более 8...10 км/ч. При больших расстояниях доильные станки перевозят на специальных тележках, а остальное оборудование - на автомобилях и других средствах транспорта. Обслуживают
установку при доении в ведра 2 оператора, а при доении в молокопровод - 4. Производительность установки 30...50 кор./час. Для размещения УДС-ЗА требуется площадь 18 х 6 м2 . Общая масса станции 2100 кг, а в варианте 01 – для доения в ведра – 1610 кг.
Доильная стационарная установка «Тандем» может иметь от 4 до 12 станков, расположенных по сторонам траншеи, в которой находится оператор - мастер машинного доения. Станки имеют боковой вход и выход, что позволяет проводить смену коров в станке независимо от хода доения в других станках. Конструкция станков позволяет доить коров, различных по телосложению и удойности. Доильные станки «Тандем» с групповым впуском и выпуском коров применяют редко.

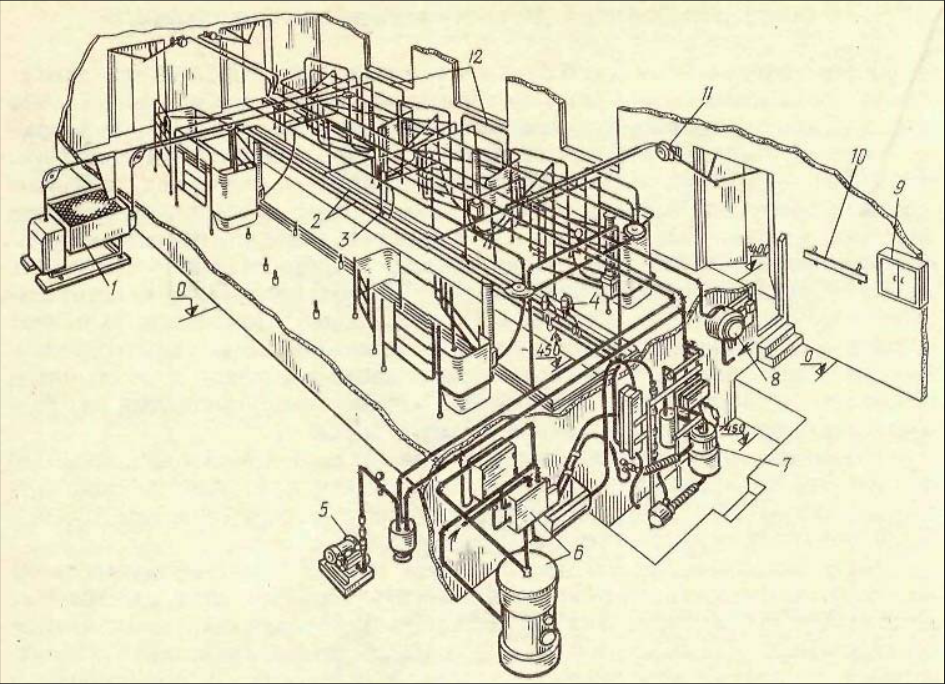

Доильные установки этого типа УДТ-6 (рис. 1.16) и УДТ-8 предназначены для доения коров в условиях привязного и беспривязного (боксового) содержаний. В состав установки входят доильные станки, двухтактные доильные аппараты, система молокопровода и вакуумпровода, вакуум-силовая установка, установка для автоматической мойки аппаратуры, кормораздаточное устройство, система оборудования для первичной обработки молока, система подмывания вымени, водонагреватель, система пневмопривода дверей, шкаф запчастей и др. Установка УДТ-6 имеет шесть, а УДТ-8 – восемь доильных станков: поровну на каждой стороне траншеи. Доильная и молочная аппаратура состоит из доильных аппаратов ДА-2 «Майга» или АДУ-1 (2-х тактных) индивидуальных счетчиков молока УЗМ-1. двух ветвей молокопровода, расположенных ниже верхнего уровня траншеи, возду-хоразделитсля с молокосборником, молочного насоса НМУ-6, пластинчатого охладителя. Вакуумная аппаратура включает силовую установку УВУ-60/45, вакуумрегулятор, дифференциальный клапан и систему трубопроводов, в которую входят две ветви вакуум-провода с установленными на них пульсаторами и вакуумметром.

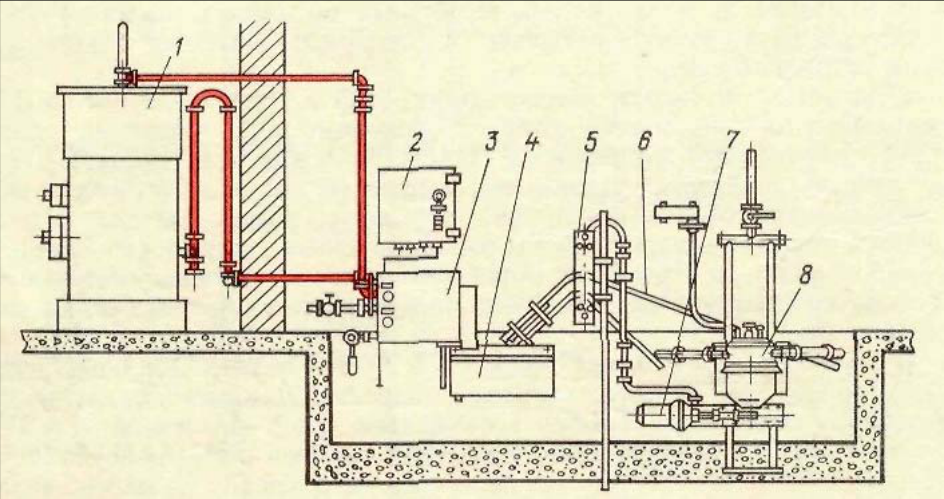

В систему промывки (рис. 1.17) входят ванна, распределитель воды, водонагреватель-термос, автомат управления процессом мойки и
Трубопроводы, в том числе и трубопровод со шлангами и насадками для подмывания вымени коров.
Кормораздатчик (рис. 1.18) состоит из трубчатого цепочно-шайбового замкнутого транспортера, приводной станции с натяжным устройством, поворотных закрытых блоков, бункера для концентратов и шести дозаторов. Управление процессом ведется с пульта. Обегая замкнутую систему кормотрубопровода, цепочно-шайбовый транспортер поочередно заполняет емкости дозаторов. При заполнении последней емкости микровыключатель бункера соответствующего дозатора выключает привод транспортера. Когда уровень корма в этом дозаторе снижайся до известного предела, транспортер автоматически включается в работу и в том же порядке происходит заполнение бункеров. Работа собственно дозаторов обеспечивается действием пневмопривода.
Конструкция дозатора показана на рисунке 1.19. Поворотом указателя 15 по часовой стрелке включают пульсатор в вакуумную линию через пневмокран, состоящий из дисков 17 и 18. Пульсатор соединен с пневмокамерой, которая приводит в колебательное движение рычаг лотка с
