Трубопроводы, в том числе и трубопровод со шлангами и насадками для подмывания вымени коров.

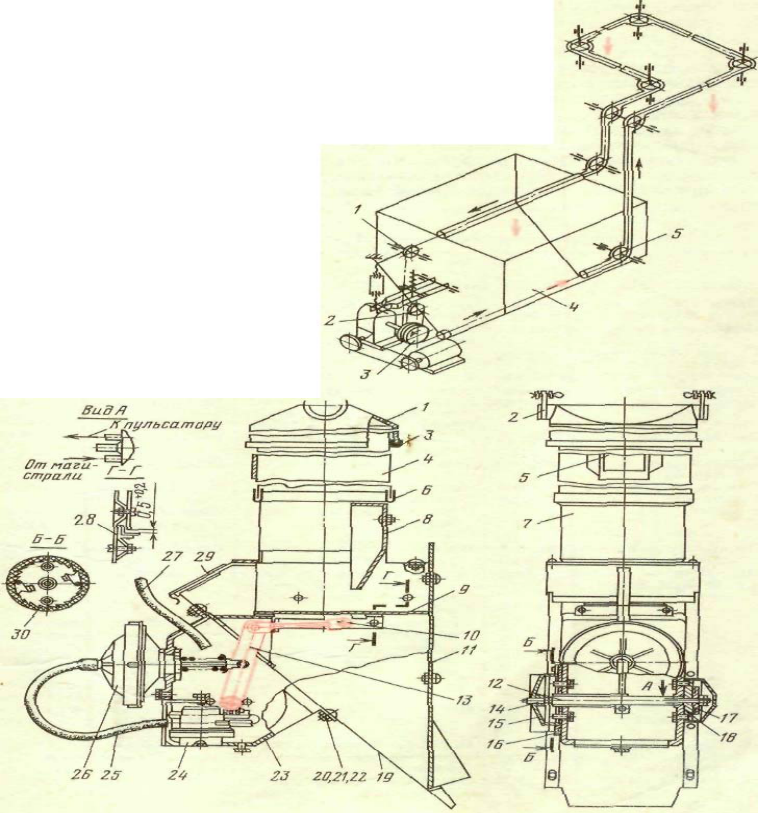

Кормораздатчик (рис. 1.18) состоит из трубчатого цепочно-шайбового замкнутого транспортера, приводной станции с натяжным устройством, поворотных закрытых блоков, бункера для концентратов и шести дозаторов. Управление процессом ведется с пульта. Обегая замкнутую систему кормотрубопровода, цепочно-шайбовый транспортер поочередно заполняет емкости дозаторов. При заполнении последней емкости микровыключатель бункера соответствующего дозатора выключает привод транспортера. Когда уровень корма в этом дозаторе снижайся до известного предела, транспортер автоматически включается в работу и в том же порядке происходит заполнение бункеров. Работа собственно дозаторов обеспечивается действием пневмопривода.
Конструкция дозатора показана на рисунке 1.19. Поворотом указателя 15 по часовой стрелке включают пульсатор в вакуумную линию через пневмокран, состоящий из дисков 17 и 18. Пульсатор соединен с пневмокамерой, которая приводит в колебательное движение рычаг лотка с
кормом. С каждым таким движением лотка в кормушку поступает порция корма, величина которой регулируется положением задвижки 8. При каждом ходе рычага происходит поворот храпового устройства на некоторый угол. Указатель, связанный с храповым устройством и валом 14, поворачивается и, дойдя до исходного положения, отключает через вал пневмокран, останавливая выдачу корма. Общее количество корма, подлежащее выдаче за один цикл, регулируют в зависимости от угла поворота и установки длинного ребра указателя до соответствующего цветного знака, находящегося в одном из отверстий основания 16. Система промывки и сборочные единицы молочной линии идентичны оборудованию доильных установок АДМ-8.
В таблице 1.5 приведены возможные неисправности в работе установок типа «Тандем», их причины и способы устранения.
1 – поворотный блок верхней ветви транспортера; 2 – ведомая звездочка вибрационного питателя; 3 – приводная станция; 4 – бункер для концкормов; 5 – поворотное звено транспортера.
Рис. 1.19 Дозатор:
1 – головка; 2 – хомутик; 3 – манжета; 4 – труба; 5 – пластина; 6 – бандаж; 7 – горловина; 8 – задвижка; 9 – лоток; 10 – тяга; 11 – стенка; 12 – вал-труба; 13 – рычаг; 14 – вал; 15 – указатель; 16 – основание; 17, 18 – диск; 19, 23 – корпуса; 20 – болт; 21 – шайба; 22 – гайка; 24 – пульсатор; 25, 27 – шланг; 26 – пневмокамера; 28 – салазки; 29 – крышка; 30 - подвижная собачка.
