Наибольшую транспортирующую способность име ю т скребки с отношением высоты к ширине 0,20–0,25. Тогда
hc = 0,25 0,5 = 0,125 м.
При этом

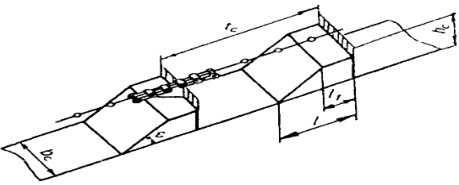

l = l 1 + hc ctg , (6.17)
где – угол обрушения (осыпания) транспортируемо г о корма, град, рекомендуют [20] 0,7–0,8 угла естестве н ного откоса корма, находящегося в покое; для расс м атриваемой кормосмеси = 30 град [24].
Тогда
∙
= + ℎ∙ . (6.18)
Производительность (подача) цепочно-скребкового кормораздающего устройства
= ∙ . . ∙ см
, (6.19)
с
-
где υр.о. – скорость движения цепи со скребками, реком е ндуется υр.о. = 0,25–0,5 м/с, принимаем 0,26 м/с;
-
ρ см – объемная плотность корма, кг/м3 ; t c – расстояние между скребками (шаг скребков), м , рекомендуют [20] выбирать больше длины порции транспортируемого корма t c = (6–8) h c, принимаем t c = 8 0,125 = 1,0 м.
Так как стационарный кормораздатчик загружают мобильным кормораздатчиком, имеющим подачу (расход) 3,89 т/ч, то должно выполняться условие
Q ≥ Q мр. (6.20)
Принимая Q = 3,89 т/ч (1,08 кг/с), находим объем порции корма перед скребком,
мр ∙
= = 1,08 ∙1,0 = 0,01 м .
. . ∙ см 0,26 ∙389
Зная объем порции корма перед скребком, определим по выражению (6.18) значения l 1 и l ; l 1 = 0,052 м; l = 0,27 м. Полученное значение основания призмы волочения ( l = 0,27 м) меньше шага скребков t c = 1,0 м.
Тяговое сопротивление движению цепочно-скребкового транспортера, Н,
Р = Р 1 + Р 2 + Р 3 + Р 4, (6.21)
где Р 1 – сопротивление трения корма о дно желоба, Н;
Р 1 = h с b с L ρ см g f , (6.22)
где L – длина рабочей ветви транспортера, с учетом загрузочного устройства, составляет 62 м; g – ускорение силы тяжести, равное 9,81 м/с2 ;
- f – коэффициент трения корма о кормушку (желоб), рекомендуют 0,5–0,7 [20]; принимаем f = 0,5.
Тогда
Р 1 = 0,125 0,5 62 389 9,81 0,5 = 7394 Н.
Р 2 – сопротивление трения корма о боковые стенки, Н,
Р 2 = Р бок f , (6.23)
- где Р бок – нормальная сила, обусловленная давлением корма на боковые стенки кормушки, Н,
Р бок = (0,3–0,4) Gmах g , (6.24)
где Gmах – максимальное количество корма, которое может разместиться в кормушке, кг,
= ∙ℎ∙ ∙ см ∙ к , (6.25)
где к– коэффициент заполнения кормушки, рекомендуют [20] к= 0,5–0,6, принимаем к= 0,5.
Так как
= 62 ∙0,125 ∙0,5 ∙389 ∙0,5 = 753,7 кг,
то
бок = 0,3 ∙753,7 ∙9,81 = 2218 Н.
Тогда
= 2218 ∙0,5 = 1109 Н.
– сопротивление перемещению транспортера на холостом ходу, Н,
= ∙
п ∙ пр ∙ , (6.26)
где п– масса одного погонного метра транспортера; принимаем по аналогии с транспортером кормораздатчика ТВК-80А, п= 20,2 кг/м;
пр – приведенный коэффициент трения, рекомендуют [20]
0,4–0,5; принимаем пр = 0,4.
Тогда
= 20,2 ∙62,0 ∙0,4 ∙9,81 = 4914 Н.
- сопротивление движению от заклинивания корма между скребком и кормушкой, Н,
