где L фк – общий фронт кормления дойных кормов, м;
фк = фк ∙ д.к. = 1,2 ∙150 = 180 м. (6.40)
где фк – фронт кормления на 1 гол. составляет 1,2 м; д.к.– количество дойных коров, 150 гол.;
рк– скорость движения кормораздающего агрегата при вы- даче кормосмеси составляет 1,8–2,5 км/ч [20].
Тогда объемная подача кормораздатчика составит
8,0 ∙0,8 ∙0,7
рм = = 9,0 м /ч.
0,1 + 0,05 + 0,25 + 0,1
Массовая подача мобильного кормораздатчика составит 4,3 т/ч при объемной плотности кормосмеси 0,480 т/м3 .
Количество кормораздающих агрегатов в технологической линии
Т
рм = = 2,0 = 0,5. (6.41)
4,3
рм
Таким образом, для обслуживания данной фермы требуется один кормораздающий агрегат.

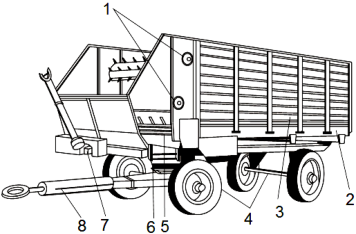

На основании выполненных расчетов принимаем универсальный мобильный кормораздатчик КТУ-10А (рисунок 6.6), техническая характеристика которого представлена в таблице 6.5.
Таблица 6.5 – Техническая характеристика универсального мобильного кормораздатчика КТУ-10А [20]
| Показатель | Значения |
|---|---|
| Грузоподъемность, кг | 3500 |
| Вместимость бункера, м3 | 10,0 |
| Подача, т/ч | 20–50 |
| Скорость, км/ч: рабочая транспортная | 1,7–2,5 23,0 |
| Габаритные размеры, мм: | |
| длина | 6175 |
| ширина | 2300 |
| высота | 2440 |
| Масса, кг | 2380 |
После выбора технических средств, входящих в т е хнологическую линию раздачи кормов, разрабатывают ее ко н струкционно-технологическую схему.
Тяговый расчет кормораздающего агрегата
Для движения агрегата необходимо выполнить усл о вие
кр ≥ к + к , (6.42)
- где кр– крюковое усилие трактора, кН; к– тяговое сопротивление кормораздатчика, кН; к– усилие, затрачиваемое на вращение механизмо в кормораздатчика, приведенное к крюку трактора, кН.
Тяговое сопротивление кормораздатчика
-
к= ( + к) ∙( ± ), (6.43)
-
где – грузовместимость кормораздатчика, кН; к– вес (сила тяжести) кормораздатчика без корма,к Н; – коэффициент перекатывания, для грунтового покрытия составляет 0,2;
- = – уклон пути движения кормораздающего а г регата: (+) на подъем, (–) на спуск; принимаем = 0.
Усилие, затрачиваемое на вращение механизмов кормораздатчика, приведенное к крюку трактора,
вом ∙ м
к = 0,159 ∙ , (6.44)
вом ∙ р
где N вом – мощность, потребная для вращения механизмов кормораздатчика, получаемая от вала отбора мощности (ВОМ) трактора, составляет 6 кВт по аналогии с КТУ-10А; м– механический КПД трактора на данной передаче со- ставляет 0,91–0,92;
вом– КПД передачи от коленвала двигателя к ВОМ, состав- ляет 0,95;
р– скорость движения агрегата при выдаче кормов жи- вотным составляет 0,5 м/с.
Силу тяжести кормораздатчика определим по удельному значению материалоемкости на единицу грузовместимости аналога – кормораздатчика КТУ-10А, составляющему 0,7 кг/кг. Тогда
к = [(3000 ∙9,81) + (0,7 ∙3000 ∙9,81)] ∙0,2 = 10 кН.
к = 0,159 ∙6000 ∙0,91 = 1,8 кН.
0,95 ∙0,5
По полученному тяговому сопротивлению агрегата 11,8 кН выбираем класс трактора 1,4.
Определение основных конструкционно-технологических параметров
Основными рабочими органами разрабатываемого кормораздатчика являются подающий конвейер (продольный транспортер), поперечный транспортер ленточного типа и блок из трех битеров.
Скорость подающего транспортера:
