Проектирование и расчеты поточных технологических линий животноводческих ферм и комплексов

ℎ = 2 к /( ), (10.42)

где – предельное напряжение сдвига, Па; = 0,9 Н/м² [14]; к^{– длина канала, м, составляет} к^{= 38,5 м.}

2 ∙0,9 ∙38,5
ℎ = = 0,025 м.
1050 ∙9,81

Тогда

Ннк = 0,1 + 0,025 + 0,1 + 0,35 = 0,575 м.

Принимаем Ннк = 0,6 м.

Нк.к = 0,15 + 0,1 + 0,35 + 0,025 = 0,625 м.

Принимаем Нк.к = 0,65 м.

Начальная и конечная глубина поперечного коллектора

Нкол.н = Нкк + (0,35 … 0,40), (10.43)

Нкол.к = Нкол.н + кол ∙ д , (10.44)

где кол – длина коллектора, м; принимаем равной ширине
свинарника, кол = 18,0 м;
д – уклон дна коллектора ( д = 0,01).

Тогда

Нкол.н = 0,65 + 0,35 = 1,0 м.

Нкол.к = 1,0 + 18 ∙0,01 = 1,0 + 0,18 = 1,18 м.

Принимаем Нкол.к = 1,2 м.

Расчет линии транспортирования навоза

Объемная подача насосной станции, м³ /ч,

н.с. = сут ∙Кч, (10.45)
∙Тсут

где Тсут – продолжительность работы насосной станции

в течение суток, Тсут = 8 ч;

Кч – коэффициент неравномерности часовой подачи, Кч = 4–5.

Тогда

н.с. = 15000 ∙5 = 8,92 м /ч.
1050 ∙8

Принимаем н.с.^{= 9,0 м3/ч. (} н.с.^{= 0,0025 м3/с).} Принимаем диаметр магистрального навозопровода тр^{= 0,125м, т. к. всоответствии с рекомендациями [20] он} должен быть не менее 0,1 м.

Линейная скорость потока навоза в трубопроводе,

н.с. = 4 ∙0,0025
н = 4 ∙ ∙ 2 = 0,2 м/с. (10.46)
тр 3,14 ∙0,125 2

Критерий Рейнольдса для структурированных жидкостей, к которым относится жидкий навоз,

1
стр = н + 0 , (10.47)
∙н ∙ тр 6 ∙ ∙н 2

где н^{– динамическая вязкость навоза, Па∙с.}

1 1
= = 135.
стр = , + , 0,0074
∙, ∙, ∙ ∙,

Коэффициент сопротивления перемещению навоза

64
= = 64 = 0,47. (10.48)
135
стр

Потери давления на трение в магистральном навозопроводе

∙ тр ∙ н 2 100 ∙0,2 2
∆Рт = = 0,47 ∙ = 0,766 м. (10.49)
тр 2 0,125 ∙2 ∙9,81

где тр^{– длина магистрального навозопровода, м.}

Потери давления на местные сопротивления п р инимают ∆Рм = 0,1 ∆Рт. Для точного определения местных со п ротивлений следует знать трассу подачи навоза.

Тогда

∆Рм = 0,1 ∙0,766 = 0,08 м.

Потери давления на подъем навоза

∙ н
∆Р = = 2 ∙ 1050 = 2,1 м, (10.50)
1000
в

где – высота подъема навоза, м; составляет = 2,0 м ;
в – плотность воды, кг/м3.

Полное гидравлическое сопротивление

∆Р = ∆Рт + ∆Рм + ∆Р = 0,766 + 0,08 + 2,1 = 3,0 м. (10.51)

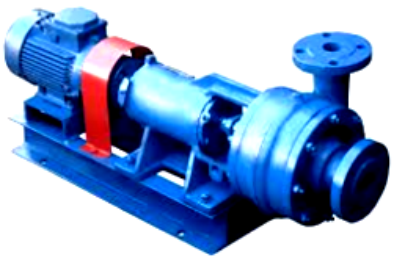

Зная объемную подачу насоса и сопротивление п е ремещению навоза, выбираем насос СD-80/18 (рисунок 10.9). Его техническая характеристика представлена в таблице 10.5.

Таблица 10.5 – Техническая характеристика насоса СD-80/1 8 [14]
