Проектирование и расчеты поточных технологических линий животноводческих ферм и комплексов

Масса фильтрата

−
фц = тц = 610,16 −93,76 = 516,4 т. (11.71)

Выбор оборудования линии фракционирования жидкого свиного навоза

Общая масса жидкого свиного навоза, подлежащего фракционированию, составляет 2400 т в сутки. При продолжительности работы линии, равной = 16 ч, потребное количество дуговых сепараторов СД-Ф-50, техническая характеристика которых представлена в таблице 11.3, составит

=
∙ ∙ , (11.72)
н

где – подача (производительность) дугового сепаратора, составляет = 50,0 м³ /ч [27]; н^{– плотность исходного навоза, по заданию} н^{= 1020 кг/м3 (1,020 т/м3).}

2400
=
= 2,94 ≈3,0.
16 ∙50 ∙1,020

Таким образом, потребное количество дуговых сепараторов равно трем. Однако для бесперебойной работы линии длительностью 16 ч в сутки необходимо предусмотреть резервную машину. В этой связи принимаем количество сепараторов, равное четырем.

Таблица 11.3 – Техническая характеристика дугового сепаратора СД-Ф-50 [27]

Полученный при работе дугового сепаратора обводненный осадок (твердая фракция) направляется на обезвоживание в фильтрующую центрифугу. Предлагаем транспортировать его шнековым (винтовым) конвейером, исключающим потери осадка при перемещении.

Требуемая подача винтового конвейера зависит от количества получаемого осадка. Технологическим расчетом (формула 11.63) установлено суточное количество осадка и твердой фракции, равное 610,16 т. Принимая длительность работы винтового конвейера, равной 16 ч/сут, определим его объемную подачу,

23
в = = 610,16 = 36,7 м /ч, (11.73)
в ∙ тф 16 ∙1,04

где тф^{– плотность твердой фракции, кг/м3; по заданию} тф^{= 1,04 т/м3.}

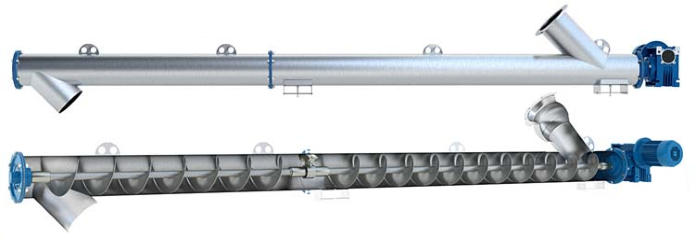

Принимаем винтовой конвейер (рисунок 11.5), техническая характеристика конвейера ШВС-40 представлена в таблице 11.4.

Таблица 11.4 – Техническая характеристика винтового конвейера ШВС-40 [31]

Фильтрат, полученный в дуговом сепараторе, осветляется в отстойнике-сгустителе с периодической механической выгрузкой осадка.

Общая масса фильтра согласно технологическому расчету составляет 12^{= 2374,04 т/сут.}

Потребный общий объем отстойников-сгустителей составит:

= 12 ∙ ∙
, (11.74)
24 ∙
12

где – коэффициент неравномерности поступления фильтрата
на обработку, принимается =1,05–1,10 [16];
– продолжительность обезвоживания фильтрата в
отстойнике, составляет = 2–3 ч [16];
– плотность фильтрата, кг/м 3 , составляет = 1,01 т/м 3 .

Тогда

= 2374,04 ∙1,10 ∙2 = 188,2 м .
24 ∙1,01

Принимаем три отстойника-сгустителя ООС-25, объем каждого из них составляет 60 м³ . Техническая характеристика отстойника – сгустителя представлена в таблице 11.5.

Таблица 11.5 – Техническая характеристика отстойника-сгустителя ООС-25 [28]

= 610,16 т направляются

Обводненные осадки массой = 610,16 на обезвоживание в фильтрующую центрифугу.

Массовая производительность центрифуг составит
