Необходимое количество бункеров для каждой технологической линии кормоцеха должно соответствовать тому виду и количеству корма, который хранится и перерабатывается на данной линии. Вместимость бункеров определяется по формуле [8]:
= л ∙ Д
∙ , (3.10)
где Qл – суточный расход корма, т; Д – число дней хранения компонента в бункере, сут; ρ – объемная плотность продукта, т/м3 ; φ – коэффициент заполнения бункера, 0,80–0,85 – для мучнистых кормов [20], 0,85–0,90 – для зерновых компонентов [31].
Тогда вместимость бункера для сои составит:
= 0,82 ∙7 = 9,64 м .
0,7 ∙0,85

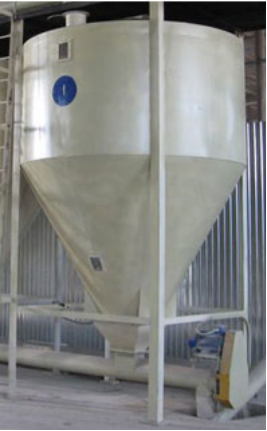

Принимаем один бункер БСК-10 (рисунок 3.5), его техническая характеристика представлена в таблице 3.6.
Таблица 3.6 – Техническая характеристика бункера-накопителя сухих кормов БСК-10 [31]
| Показатель | Значения |
|---|---|
| Вместимость, м3 | 10,0 |
| Мощность электродвигателя, кВт | 0,65 |
| Производительность выгрузного транспортера, т/ч | 2,1 |
| Длина выгрузного транспортера, м | 5; 10 |
| Габариты бункера, мм | |
| длина (диаметр) | 1960 |
| ширина | 1960 |
| высота | 5020 |
| Масса, кг | 750 |
Бункер БСК-10 снабжен выгрузным спиральным транспортером, изменением подачи которого обеспечивают дозирование кормов в широком диапазоне.
накопитель сухих кормов БСК-10
Вместимость бункера для пшеницы составит:
0,41 ∙7
п = = 5,2 м .
0,65 ∙0,85
Принимаем один бункер БСК-10. Вместимость бункера для овса составит:
= 0,41 ∙7 = 8,25 м .
0,4 ∙0,85
Принимаем один бункер БСК-10. Вместимость бункера для ячменя составит:
0,41 ∙7
я = = 6,2 м .
0,55 ∙0,85
Принимаем один бункер БСК-10.
Вместимость бункера для белково-минерально-витаминных добавок составит:
б = 0,6 ∙10 = 10,1 м .
0,7 ∙0,85
Принимаем один бункер БСК-10.
Премиксы поставляются промышленностью в полиэтиленовых мешках массой 500 кг. Определим количество дней использования одной упаковки при суточном рационе 0,08 т/сут.
500
Д = = 6,25 сут.
0,08 ∙1000
Таким образом, одной упаковки достаточно для работы кормоцеха в течение 6 сут.
Определим вместимость бункеров для хранения готового продукта:
2,73 ∙7
кк = = 36,75 м .
0,65 ∙0,80
Принимаем два бункера-накопителя БСК-25 емкостью 25 м3 каждый. Тогда период хранения готовых комбикормов составит:
Д = 36,75 ∙0,65 = 8,75 сут.
2,73
Таким образом, при указанной вместимости бункеров период хранения кормов составит около 9 сут, что вполне приемлемо, так как продолжительность хранения комбикормов не ограничивается зоотехническими требованиями [31].
Техническая характеристика бункера БСК-25 представлена в таблице 3.7.
Таблица 3.7 – Техническая характеристика бункера-накопителя сухих концкормов БСК-25 [31]
| Показатель | Значения |
|---|---|
| Вместимость, м3 | 25 |
| Мощность электродвигателя, кВт | 1,5 |
| Производительность выгрузного транспортера, т/ч | 6 |
| Длина выгрузного транспортера, м | 5;10 |
| Габариты бункера, мм | |
| длина (диаметр) | 2300 |
| ширина | 2300 |
| высота | 8055 |
| Масса, кг | 1195 |
Для приема и распределения зерновых компонентов по бункерам используют завальные ямы, оборудованные ковшовыми элеваторами НЦГ-10, НЦГ-20 и др. Доставку зерна в кормоцех при этом обеспечивают самосвальными транспортными средствами. Для проверки соответствия вместимости завальной ямы и транспортного средства используют выражение
т
я ≥ , (3.11)
з ∙ я
где V я – объем завальной ямы, м3 ;
- Gm – грузоподъемность транспортного средства, кг; ρз – объемная плотность зернового компонента, кг/ м3 ; φ я – коэффициент заполнения завальной ямы, φ я =0,7–0,8[20].
