Тогда
Р 2 = 1,0 160 0,5 9,81 = 785 Н.
Р 3 – сопротивление движению от заклинивания корма между дисками и трубопроводом, Н;
= ∙
ш , (5.12)
ш
где Р ш – сопротивление одного диска, рекомендуют Р ш = 1,5 Н.
Тогда
= 160 ∙1,5 = 2400 Н.
0,1
При этом общее тяговое сопротивление составит
Р = 852 + 785 + 2400 = 4037 Н.
Потребная мощность электродвигателя
∙ ро
дв = , (5.13)
где η – КПД передачи, η = 0,75–0,85 [20].
Тогда
= 2153 Вт.
дв = 4037 ∙0,4
0,75
Принимаем электродвигатель 4А90L4У3 мощностью 2,2 кВт с частотой вращения 1425 об/мин.
На основании выполненных расчетов принимаем тросошайбовый кормораздатчик Trans Pork (Дания) (рисунок 5.2), техническая характеристика которого представлена в таблице 5.1.
Для хранения необходимого запаса кормов использован бункер-накопитель БСК-10.
Таблица 5.1 – Техническая характеристика тросошайбового кормораздатчика Trans Pork [15]
| Показатель | Значения |
|---|---|
| Подача за единицу чистого времени, кг/ч | 850 |
| Диаметр кормопровода, мм | 50,8 |
| Число обслуживаемых животных, гол. | 2000 |
| Мощность электродвигателя, кВт | 2,2 |
| Масса, кг | 850 |
-

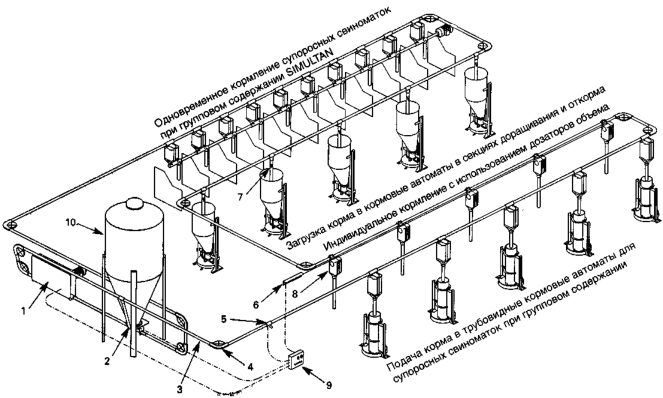

1 – привод тросошайбового кормораздатчика; 2 – приемная воронка;
-
3 – тросошайбовый транспортер; 4 – поворотное устройство; 5 – сенсор отключения подачи кормов; 6 – привод объемных дозаторов кормов; 7 – спускная труба; 8 – объемный дозатор
Потребное количество бункеров
сут = сут
б = б б ∙ ∙ , (5.14)
-
где G сут – суточная потребность в кормах, кг/сут, составляет 4650 кг/сут;
-
G б – масса корма в бункере, кг;
-
К – степень использования бункера, К = 0,95;
-
– объемная плотность корма, кг/м3 , составляет = 550 кг/м3 .
Тогда
4650
б = = 0,89.
10 ∙0,95 ∙550
Принимаем один бункер БСК-10.
После выбора технических средств, входящих в линию раздачи кормов, разрабатывают ее конструкционно-технологическую схему.
5.2 Проектирование мобильной системы раздачи кормов
Исходные данные
Количество свиней на откорме, гол:
| – подсвинки первого периода откорма (91–132 сут) – подсвинки второго периода откорма (133–175 сут) | 1000 1000 |
|---|---|
| Суточное потребление кормов, кг/гол.: – подсвинки первого периода откорма – подсвинки второго периода откорма | 1,92 2,73 |
| Тип кормления | Сухой |
| Кратность кормления животных | Двукратная, |
| равными долями | |
| Фронт кормления, м/гол. | 0,3 |
| Дозирование кормов | Групповое |
| Подача выгрузного транспортера кормоцеха, т/ч | 12,0 |
Обоснование технологической линии
На существующих свинооткормочных фермах для доставки и раздачи кормов широко используют мобильные системы кормораздачи. Их преимущества состоят в совмещении операций доставки и раздачи кормов, универсальности по видам выдаваемых кормов, высокой эксплуатационной надежности, высокой маневренности, широком диапазоне доз выдачи кормов, достаточно высокой точности дозирования.
Полнорационные сухие корма готовят в кормоцехе, а доставку и раздачу их животным обеспечивают бункерными мобильными кормораздатчиками полунавесного (КУТ-3,0А,
