Проектирование и расчеты поточных технологических линий животноводческих ферм и комплексов

ц = р.х + хх + з + р , (5.21)

где Т р.х – продолжительность движения загруженного кормораздатчика от кормоцеха к свинарнику, ч;

р.х = = 0,36 = 0,05 ч. (5.22)
7,2

где L – расстояние от кормоцеха к свинарнику определяется по генеральному плану фермы, для расчета принимаем 0,36 км;

υ р – скорость движения загруженного кормораздатчика составляет 5–10 км/ч [8];

Т хх – продолжительность движения незагруженного кормораздатчика от свинарника к кормоцеху, ч;

хх = = 0,36 = 0,025 ч. (5.23)
хх 14,4

где υ хх – скорость движения незагруженного кормораздатчика, составляет 13–22 км/ч [8];

Т з – продолжительность загрузки кормораздатчика кормом, зависит от подачи выгрузного транспортера кормоцеха Q в = 12 т/ч;

з = = 1,4 = 0,12 ч.
12
в

где G – грузовместимость кормораздатчика, т;

G = V б    Ψ = 3,0  0,55  0,85 = 1,4 т.

Т р – продолжительность раздачи кормов животным, ч;

р = фк = 0,3 = 0,17 ч. (5.25)
рк 1,8

где L фк – общий фронт кормления подсвинков второго периода откорма, м;

L фк = m ж max  l фк = 1000  0,3 = 300 м. (5.26)

• где l фк – фронт кормления на 1 гол., составляет 0,3 м;

• υ рк – скорость движения кормораздающего агрегата при выдаче кормов, составляет 1,8–6,5 км/ч.

Тогда объемная подача кормораздатчика составит

3 ∙0,85 ∙0,7
рм = = 4,89 м ⁄ч.
0,05 + 0,025 + 0,12 + 0,17

Массовая подача мобильного кормораздатчика составит 2,7 т/ч при объемной плотности корма 0,55 т/м³ .

Количество кормораздающих агрегатов в технологической линии

Т
рм = = 1,16 = 0,43. (5.27)
2,7
рм

С учетом обслуживания подсвинков первого периода откорма для данной фермы требуется один кормораздающий агрегат.

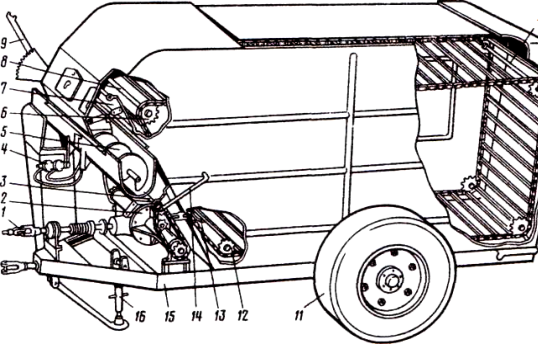

На основании выполненных расчетов принимаем универсальный мобильный кормораздатчик КУТ-3,0А (рисунок 5.4), техническая характеристика которого представлена в таблице 5.2.

Таблица 5.2 – Техническая характеристика универсального мобильного кормораздатчика КУТ-3,0А [8]

После выбора технических средств, входящих в т е хнологическую линию раздачи кормов, разрабатывают ее ко н струкционно-технологическую схему.

Тяговый расчет кормораздающего агрегата

Для движения агрегата необходимо выполнить усл о вие

Ркр ≥ F к + к , (5.28)

где Ркр – крюковое усилие трактора, кН; F к – тяговое сопротивление кормораздатчика, кН; к^{– усилие, затрачиваемое на вращение механизмов} , кН.

Тяговое сопротивление кормораздатчика

F к = ( G р + G к) ( f ± i ), (5.29)

где G р – грузовместимость кормораздатчика, кН; G р = G  g ; G к – вес (сила тяжести) кормораздатчика без корма, кН;
