вакуума с рабочими камерами переменного вакуума. Механизм управления, состоящий из пружины и поворотного кулачка, приводится в движение ползуном и подключает одну управляющую камеру к атмосферному, а другую к вакуумметрическому давлению. Под действием атмосферного давления жидкость перемещается из одной гидравлической камеры поршня в другую. Схема работы пульсатора Альфа-Лаваль приведена на рисунке 2.9.
а
б
в
Рисунок 2.8. Принцип работы гидравлического пульсатора попарного доения: 1 − переключатель; 2 − мембрана; 3 − крышка; 4 − камера постоянного вакуума; 5 − камера переменного вакуума; 6 − ползунок; 7 − патрубок; 8 − пружина; 9 − трубка; I−IV − камеры гидравлические; II−III − камеры воздушные
а б
в г
Рисунок 2.9. Схема работы гидравлического пульсатора Альфа-Лаваль: а – такт сжатия в правом стакане; б – вакуум в межстенном пространстве обоих стаканов; в – такт сжатия в левом стакане; г – вакуум в межстенном прострастве обоих стаканов
Распределение фаз в патрубках доильного аппарата попарного доения приведено на рисунке 2.10. Если вакуум (рисунок 2.10, а ) создан в правом патрубке 1 пульсатора, то производится дойка правой половины вымени. Одновременно подается воздух в левый патрубок 2 и осуществляется массаж левой половины вымени. Затем в оба патрубка (рисунок 2.10, б ) поставляется вакуум, и тем самым одновременно выдаиваются две половины вымени. Далее воздух подается в правый патрубок 1 , производя массаж правой половины вымени, а вакуум (рисунок 2.10, в ) в левом патрубке 2 способствует дойке левой половины вымени. Затем в оба патрубка подается вакуум, и тем самым (рисунок 2.10, г ) обе половины вымени выдаиваются одновременно.
а б в г
Рисунок 2.10. Распределение фаз в патрубках гидравлического пульсатора парного доения: 1 − правый патрубок; 2 − левый патрубок
2.6. Электромагнитные пульсаторы
Применяются также электромагнитные пульсаторы парного доения (рисунок 2.11). Они действуют от постоянного или переменного электрических токов напряжением 12 В (по требованиям техники безопасности). При протекании электрического тока по обмотке пульсатора стерженек из ферромагнитного материала втягивается внутрь и закрывает отверстие в центре пульсатора, отключая камеру под электромагнитом от атмосферного воздуха и соединяя ее с постоянным вакуумом.
а б в

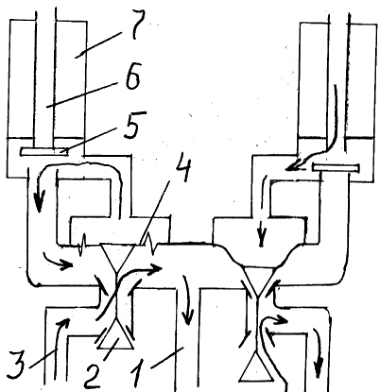

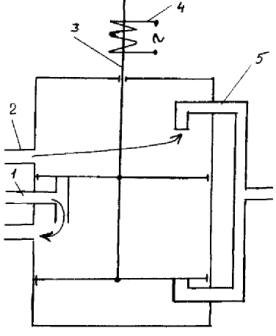

Рисунок 2.11. Схема электромагнитного пульсатора парного доения сосков: а, б – одноклапанный ( 1 – патрубок атмосферного воздуха; 2 – патрубок пульсирующего вакуума; 3 – механизм клапанный; 4 – электромагнит; 5 – патрубок постоянного вакуума); в – двухклапанный ( 1 − патрубок постоянного вакуума; 2 − клапан воздушный; 3 − патрубки переменного вакуума; 4 − мембраны; 5 − клапан электромагнитный; 6 − патрубок воздушный; 7 − корпус электромагнита)
