Конструкция электромагнитного пульсатора приведена на рисунке 2.12, а . Пульсатор содержит сердечник 1 и катушку 6 . Корпус электромагнита вместе с основанием 2 образует камеру переменного вакуума 12 . Камера переменного вакуума связана с вакуумным трубопроводом нижним штуцером, а с атмосферой − отверстием 11 .
При обесточенной катушке электромагнита якорь находится в нижнем положении, перекрывая подачу вакуума. Атмосферный воздух, входящий через отверстие 11 , поступает в камеру переменного вакуума и далее через штуцер 4 в межстенное пространство доильных стаканов.
Когда на катушку электромагнита подается напряжение, якорь притягивается, перекрывая отверстие 11 , в камеру переменного вакуума и в межстенное пространство доильных стаканов подается вакуум. Электромагнитный пульсатор обеспечивает заданную частоту пульсаций и соотношение тактов благодаря малому ходу якоря и параметрам электромагнитного исполнительного элемента (такой электромагнит изображен на рисунке 2.11, б ). Два воздушных зазора образуются якорем и цилиндрическим сердечником, а также якорем и плоским торцом корпуса.
а б
Рисунок 2.11. Электромагнитный пульсатор:
-
а – общий вид ( 1 − сердечник; 2 − основание; 3 − штуцер; 4 − прокладка резиновая;
-
5 − якорь; 6 − катушка; 7 − корпус электромагнита; 8 − шайба фиксирующая;
- 9 − прокладка фиксирующая; 10 − крышка; 11 − отверстие; 12 − клапан); б – электромагнит
2.7. Техническое обслуживание пульсаторов
Пульсатор попарного доения AERODYN чистят и смазывают специальным маслом, не оказывающим вредного воздействия на диафрагмы, максимум один раз в три месяца. Его разбирают (рисунок 2.12, а) и меняют (рисунок 2.12, б ) фильтры 1 . Очищают компоненты и корпус пульсатора сухой и чистой материей. Проверяют техническое состояние втулки 2 и каналов 3 в плече механизма переключения, а также шарниров 4 . После сборки смазывают компоненты, отмеченные стрелками: все втулки ( 2+5 ), жесткий наконечник из металлокерамического материала держателя направляющего механизма 6 ; втулки рабочего стержня 7 и скользящие поверхности плеча механизма переключения 8 . Если пульсатор случайно попал в раствор дезинфицирующего средства, его промывают и смазывают.
а б
Рисунок 2.12. Технология технического обслуживания пульсатора AERODYN:
а – снятие крышки; б – места смазки
Номинальная скорость 60 пульсов в минуту соответствует температуре +20 градусов. Время одного полного цикла пульсации измеряется в секундах. Частота пульсации (рисунок 2.13) указывает на количество циклов пульсации в минуту. Она определяется путем измерения количества двойных ударов в течение одной минуты. Обычная скорость – 60 пульсов в минуту. Для более эффективной дойки скорость пульсации должна быть постоянной. Нормативная частота пульсаций определяется температурой окружающей среды и рабочим вакуумметрическим давлением (рисунок 2.13, а , б ).
а б

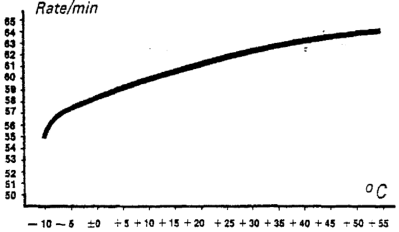

Рисунок 2.13. Влияние внешних факторов на частоту пульсации: а – температуры воздуха; б – давления в вакуумной системе
Перед регулировкой частоты пульсаций пульсатора НР 102 (рисунок 2.14) его необходимо промыть. В зависимости от необходимости увеличить или уменьшить скорость пульсации, стержень направляется вверх или вниз. Используются специальные плоскогубцы, предназначенные только для этой цели. Другие инструменты могут повредить стержень. Разберите пульсатор и отрегулируйте скорость следующим образом. С помощью плоскогубцев (рисунок 2.14, а ) поверните стержень (вверх − для уменьшения скорости, вниз − для увеличения скорости). Поворот стержня на 40 градусов изменяет скорость от 1 до 15 пульсов/мин (рисунок 2.14, б ).
а б
Рисунок 2.14. Регулировка частоты пульсаций пульсатора НР 102: а – поворот стержня; б – направления регулировки
Регулировка частоты пульсаций пульсатора AERODYN Exact выполняется следующим образом. Снимают крышку с правого конца пластины с помощью отвертки (рисунок 2.15, а ) и резиновую крышку (рисунок 2.15, б ). Затем отверткой поворачивают игольчатый клапан: по часовой стрелке – для
