Машинное доение и диагностика установок

Д. Ф. Кольга, В. М. Колончук, М. В. Колончук, Ф. Д. Сапожников, В. С. Сыманович, А. В. Китун, С. А. Костюкевич, С. П. Коновалов, И. И. Скорб, А. А. Романович, С. А. Попов · 2009 · СНГ · Беларусь

Текст исходного файла на русском языке. Историческое издание: сведения приведены по источнику 2009 года.

Войти и скачать PDF ↓

Рисунок 7. Меню ограничения диапазонов параметров термостата

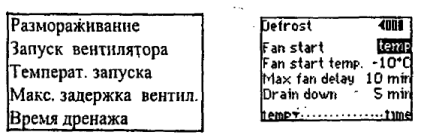

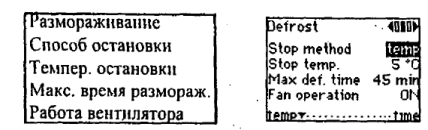

В блоке меню «Размораживание» имеются три положения. Первое положение (рисунок 8, а ) позволяет выявить количество размораживаний. Второе положение позволяет включать вентиляторы во время размораживания (рисунок 8, б ), а третье положение позволяет включать вентиляторы тогда, когда цикл размораживания завершен (рисунок 8, в ).

а ) б ) в )

Рисунок 8. Меню “Размораживание”

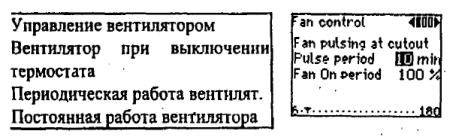

В блоке меню «Fan control» (управление вентилятором) осуществляется установка параметров работы вентиляторов. Имеются три положения меню. Первое положение предназначено для набора и диагностики временного интервала между запусками вентилятора (этот интервал может быть набран между 6 и 180 минутами) и процентное отношение времени, в течение которого должны работать вентиляторы (рисунок 9, а ). Необходимость ввода этого параметра обусловлена тем, что (когда термостат прекратил охлаждение) вентиляторам ещё нужно поработать какое-то время. При периодическом воздействии на вентиляторы экономится энергия, а качество продуктов в то

же время повышается. Два вторых положения блока меню предназначены для выбора значений температур (рисунок 9, б ) при которой вентиляторы должны останавливаться (для предохранения товаров от нагрева вентиляторами, если охлаждение остановилось) и потребности сигнального сообщения (рисунок 9, в ) при открытии дверей (задержка сигнала от 1 до 180 минут).

Рисунок 9. Меню вентилятора

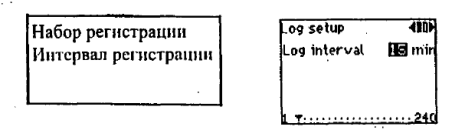

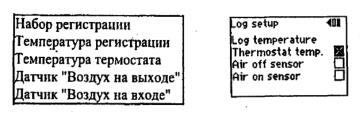

В блоке меню «Log setup» (набор регистрации установочных параметров) имеются два положения. С помощью первого положения можно регистрировать одну из температур и следить за её развитием на дисплее. Здесь устанавливается интервал между регистрацией температур (рисунок 10, а ). Можно выбрать параметры между 15 минутами и 240 минутами. Если набираются 15минут, то регистрация будет осуществляться в течение 120 дней, в то время как при наборе 45 минут будут зарегистрированы данные почти за год. С помощью второго положения назначается температура для регистрации (рисунок 10, б ). Выбираются два значения температуры: датчика термостата или температура воздуха (на выходе (Air off) или на входе (Air on)).

а ) б ) Рисунок 10. Меню регистрации параметров

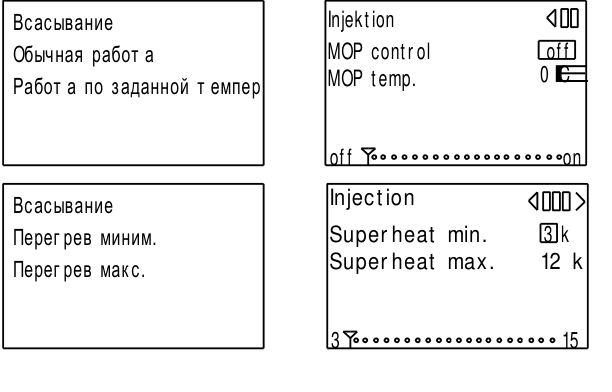

В блоке меню «Набор параметра перегрева и функции защиты компрессора» «Injection» имеются два положения. Первое положение меню активирует функцию защиты компрессора (установка «MOP control» в положение «On»). Эта функция предохраняет компрессор от автоматических термических отключений из-за чрезмерного давления всасывания во время запуска. Набирают температуру («MOP temperature»), при которой должен открываться клапан впрыскивания. Клапан не откроется, пока давление/температура засасывания не понизится до требуемого значения. Второе положение предназначено для выбора минимального и максимального справочных параметров для перегрева (рисунок 11).

В с а с ыва н и е I nj ek t i on
О б ычн а я р а б о т а M OP co n t r ol o f f
Р аб о т а п о з а данн о й т емпе р M OP t e m p. 0 Е C
o f f o n
В с а с ыва н и е I nje c t io n
П ер е г ре в м ин и м. S u p e r h e a t m i n . 3 k
П ер е г ре в м ак с . S u p e r h e a t m a x . 1 2 k
3 1 5

Рисунок 11. Меню перегрева компрессора

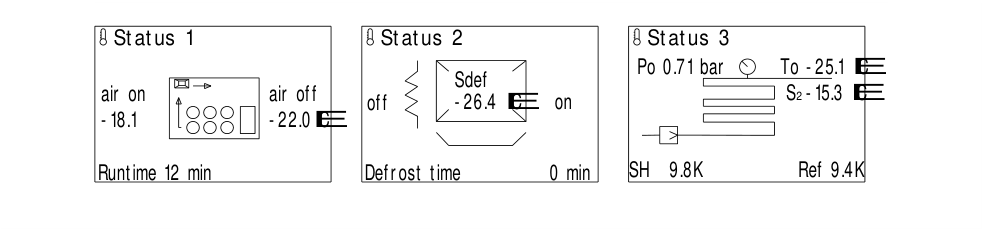

Нажатием на температурную кнопку можно проследить за режимом работы системы, получив следующие данные на дисплее (рисунок 12).

S t a t u s 1 S t a t u s 2 S t a t u s 3
P o 0 . 7 1 b a r T o - 2 5 . 1 ЕC
S d e f
a i r o n a i r o f f S 2 - 1 5 . 3 Е C
o f f - 2 6 . 4 Е C o n
- 1 8 . 1 - 2 2 . 0 Е C
R u n t i m e 1 2 m i n D e f r o s t t i m e 0 m i n S H 9 . 8 K R e f 9 . 4 K

Рисунок 12. Данные хода температуры:

состояние 1 – температура воздуха на входе и выходе из испарителя, t – время охлаждения; состояние 2 – реле размораживания, датчик размораживания,

вентилятор и продолжительность размораживания; состояние 3 – Р - давление испарения, Т – температура испарения, S 2 – температура на датчике температуры, перегрев ( SH ) и

(справочник SH -reference)
