Мембрана 8 и связанные с ней через стержень клапаны перемещаются в верхнее положение. При этом воздух из камеры III получает доступ в камеру II и далее в подсоединенные к ней через коллектор межстенные камеры доильных стаканов. Такт сжатия сменяет предшествовавший такт сосания. Со стороны камеры II воздух оказывает давление на клапан 2, но так как площадка давления клапана 2 меньше площадки давления мембраны 8, а в камере IV значительное разрежение, то подвижная мембранно-клапанная система некоторое время находится в крайнем верхнем положении.
Постепенно воздух из камеры II, проходя по каналам 4 и 5, снижает вакуум в камере IV, и сила, действующая на мембрану, уменьшается. Наступает момент, когда давление на площадку клапана 2 становится достаточным для опускания в нижнее положение всего мембранно-клапанного механизма пульсатора. Это положение соответствует исходному, при котором, как было уже рассмотрено, происходит такт сосания.
Продолжительность тактов (частоту пульсаций) регулируют винтом 6, изменяя проходное сечение канала 5. Число пульсаций у мембранных пульсаторов регулируют в широких пределах: от 1 до 150 и более пульсаций в минуту. Для работы доильных аппаратов достаточна частота пульсаций 40...120 в минуту в зависимости от конструкции аппарата и применительно к индивидуальным особенностям короны. Как показала практика эксплуатации трехтактных доильных аппаратов, для большинства коров эта частота находится в пределах 60...80 пульсаций в минуту. Соотношение длительности тактов сосания и сжатия определяется размерами площадок давления клапанно-мембранного механизма.

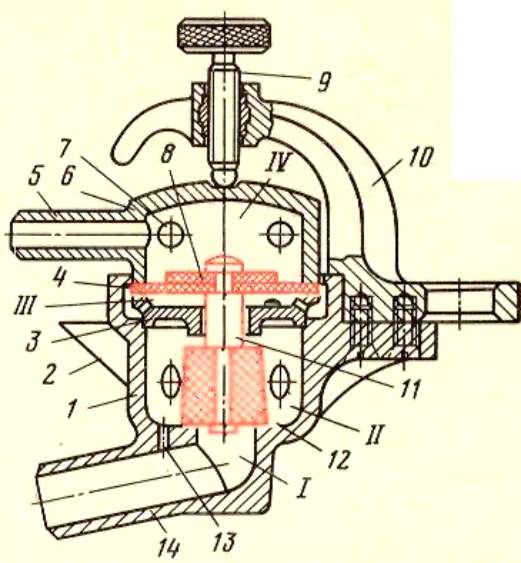

Коллектор трехтактного аппарата (рис. 1.5) предназначен для преобразования такта сжатия пульсатора в такты сжатия и отдыха.
1 - корпус; 2, 5, 7, 14 - патрубки; 3 - перегородка; 4 - мембрана; 6 – крышка; 8 – шайба: 9 – винт; 10 - кронштейн; 11 - стержень; 12 - клапан; 13 - отверстие.
Коллектор имеет четыре камеры: I - постоянного вакуума. II и IV - переменного вакуума и III - атмосферного давления. Камера IV отделена от камеры III резиновой мембраной 4, камера III от камеры II - перегородкой 3 и клапаном 12 (в его верхнем положении), камера II от камеры I - клапаном 12 (в его нижнем положении). Клапан и мембрана жестко закреплены на стержне 11.
Клапанно-мембранный механизм действует принудительно от пульсатора, камера II которого соединена шлангом с камерой IV коллектора. Когда в камере IV коллектора создается разрежение (такт сосания), давление воздуха со стороны камеры III, сообщающейся с атмосферой, поднимает мембрану 4 и связанные с ней детали. С открытием отверстия между камерами I и II вакуум распространяется на подсосковое пространство доильных стаканов. Верхнее положение клапанномембранного механизма соответствует такту сосания. При впуске воздуха в камеру IV в соединенных с ней межстенных камерах стаканов создается такт сжатия.
Размеры площадок давлений мембраны и клапана 12 различны по величине, поэтому для опускания клапана нужно, чтобы величина вакуума, в камере IV уменьшилась почти до нуля. Тогда давление воздуха в камере III на верхнюю площадку клапана 12 превысит давление воздуха на мембрану. Клапан 12 своей нижней площадкой перекроет канал между камерами I и II, а воздух из камеры III поступит в камеру II и через патрубки 2 в подсосковые пространства доильных стаканов. Давление в подсосковых камерах приблизится к атмосферному. В то же время такое же по величине давление имеется и в межстенных пространствах стаканов, поэтому сосковая резина принимает исходную форму, а сосок вымени в это время не испытывает внешних нагрузок — отдыхает. Это положение деталей механизма коллектора соответствует такту отдыха. Затем автоматически повторяется такт сосания.
Работает трехтактный доильный аппарат в таком порядке. При включении аппарата в вакуумную магистраль (рис. 1.6) образуется разрежение в камере I пульсатора, доильном ведре и камере I коллектора. Далее оно распространяется на камеру II пульсатора и связанные с ней через камеру IV коллектора межстенные пространства стаканов. Одновременно разрежение начинает образовываться и в камере IV пульсатора, соединенной каналом с камерой II. Сечение канала регулируется винтом 2. Вследствие образовавшегося разрежения в камере IV коллектора его мембрана под давлением воздуха со стороны камеры III поднимается и тянет за собой стержень с клапаном, перекрывающим своей верхней площадкой капал вокруг стержня между камерами II и I коллектора. Разрежение образуется в камере II коллектора и подсосковых пространствах доильных стаканов.
Происходит такт сосания . К концу этого такта разрежение в управляющей камере IV пульсатора возрастает настолько, что давление атмосферного воздуха камеры III. действующее на кольцевую площадку
