Для транспортирования получаемого полужидкого навоза в навозохранилище используют поршневые насосы УТН-10, УТН-20 и др., устанавливаемые в навозоприемниках животноводческих помещений.
Структурная схема линии удаления, транспортирования и хранения бесподстилочного навоза представлена на рисунке 10.4.
1 2 3 4
Рисунок 10.4 – Структурная схема технологической линии удаления, транспортирования и хранения бесподстилочного навоза:
1 – коровник; 2 – скреперная установка; 3 – поршневой насос; 4 – навозохранилище
Технологический расчет линии удаления, транспортирования и хранения бесподстилочного навоза
В основу технологического расчета линии удаления, транспортирования и хранения бесподстилочного навоза входит выбор навозоуборочного и транспортного средства, навозохранилища, а также определение их технологических параметров.
Выход навоза от животных, находящихся на ферме, кг/год,
∙
г = ( к + м ) ∙ , (10.22)
где к– количество кала, выделяемого одним животным в течение суток, составляет к= 35–40 кг/гол.∙сут [19]; м– количество мочи, выделяемой одним животным в тече- ние суток, составляет м=15–20 кг/гол.∙сут [19]; – число дней накопления навоза, составляет = 365 сут; – число животных в помещении, составляет 200 гол. Тогда
г = (35 + 20) ∙365 ∙200 = 4015000 кг.
Суточный выход навоза на ферме, кг.
сут = ( к + м ) = (35 + 20)200 = 11000 кг.
Подача скреперной установки, кг/с,
с ∙ ∙
с = , (10.23)
Тц

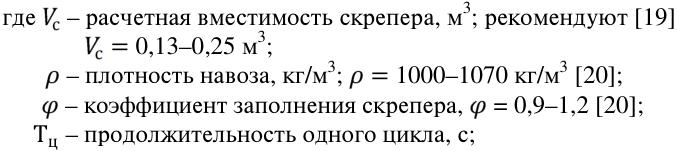

где с – расчетная вместимость скрепера, м3; рекомендуют [19]
с = 0,13–0,25 м3;
– плотность навоза, кг/м 3 ; = 1000–1070 кг/м 3 [20];
– коэффициент заполнения скрепера, = 0,9–1,2 [20];
Тц – продолжительность одного цикла, с;
Тц = 2 к , (10.24)
ср
где к– длина одного навозоприемного канала, м; принимается равной длине секции коровника, в нашем примере 50 ∙1,2 = 60 м;
ср– средняя скорость скрепера, ср= 0,04–0,14 м/с [19].
Тогда
с = 0,25 ∙1000 ∙1,0 ∙0,05 = 0,12 кг .
2 ∙60 с
Часовая подача скрепера с= 0,43 т/ч. Число рабочих циклов скрепера
∙
= сут
∙ ∙ , (10.25)
где – число животных в ряду, составляет = 50 гол.; сут– суточный выход навоза от одного животного, состав- ляет сут= 55 кг/гол.∙сут.
Тогда
50 ∙55
= = 11.
0,25 ∙1000 ∙1,0
Таким образом, число рабочих циклов скрепера составит 11 в сутки.
Скреперная установка убирает навоз в двух открытых каналах шириной 1,8–3,0 м и глубиной 0,2 м.
Общее сопротивление движению скреперной установки, Н,
с = + + + , (10.26)
где – сопротивление движению рабочей ветви, Н; = [( н+ ) + ∙ ∙ н] ∙ , (10.27) где н– масса навоза, перемещаемого скрепером, кг; – масса скрепера, = 900 кг [14]; – приведенный коэффициент сопротивления перемещению навоза и скрепера, = 1,8–2,0 [8]; – масса одного погонного метра каната, = (0,4–0,5) [8]; – длина контура, м; = 170 м. н– коэффициент трения каната о навоз, н= 0,5–0,6 [8].
∙
н = = 0,25 ∙1000 = 250 кг.
Тогда
= [(250 + 190)1,9 + 0,4 ∙170 ∙0,5] ∙9,81 = 8530 Н.
P 2 – сопротивление перемещению холостой ветви, Н;
= ( ∙ + ∙ ∙ н ) ∙ , (10.28)
Р = (190 ∙1,9 + 0,4 ∙170 ∙0,5) ∙9,81 = 3875H.
Р – сопротивление на преодоление инерции, Н;

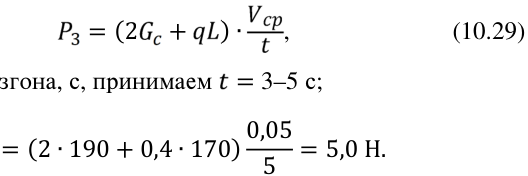

= (2 + ) ∙ , (10.29)
– время разгона, с, принимаем = 3–5 с; 3–5 с;
= (2 ∙190 + 0,4 ∙170) 0,05 = 5,0 Н.
5
где – время разгона, с, принимаем = 3–5 с; 3–5 с;
– усилие натяжения набегающей ветви троса, Н,
