Р = Р1 + Р2 + Р3 , (10.30)
е −1
где е – основание натуральных логарифмов, е = 2,71;



– коэффициент трения троса о ролик, рекомендуют [20]
= 0,1–0,2;

– угол охвата ролика тросом, составляет = 80–90°.
Тогда


12410
= 8530 + 3875 + 5 = = 4,0 Н.
2,71 , ∙ −1 2981 −1
Общее сопротивлению скреперной установки

с = 8530 + 3875 + 5 + 4 = 12414 H.
Требуемая мощность двигателя, Вт,


= с ∙ ср
, (10.31)
где – КПД передачи, = 0,75–0,85.
Тогда


= 12414 ∙0,05 = 775 Вт.
0,80

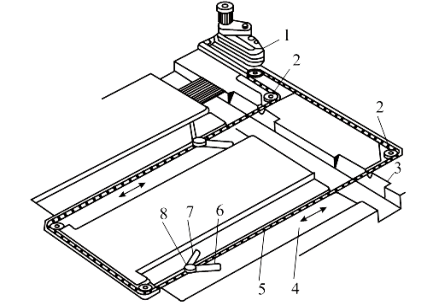

Исходя из выполненных расчетов, выбираем скреперную установку УС-15 (рисунок 10.5), техническая характеристика которой представлена в таблице 10.3.
Таблица 10.3 – Техническая характеристика скреперной установки УС-15
| Характеристика | Показатель |
|---|---|
| Подача, т/ч | 1,26 |
| Ширина захвата скреперов, м | 1,8–3,0 |
| Длина контура, м | 170 |
| Число рабочих органов | 2 |
| Скорость рабочего органа, м/с | 0,05 |
| Установленная мощность электродвигателя, кВт | 1,1 |
| Масса, кг | 2511 |

Расчет поршневой гидравлической установки
В соответствии с разработанной схемой транспорт и рование навоза от коровника к хранилищу обеспечивает порш н евая гидравлическая установка.
Подача поршневой установки, т/ч,

∙ ∙
п 2 ∙Н п ∙ ∙Ко
п = , (10.32)
4

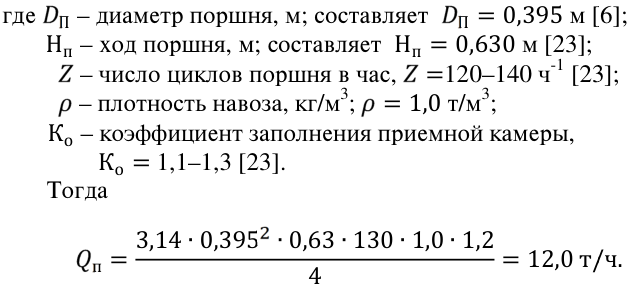

где П – диаметр поршня, м; составляет П = 0,395 м [ 6];
Нп – ход поршня, м; составляет Нп = 0,630 м [23];
– число циклов поршня в час, =120–140 ч -1 [2 3 ];
– плотность навоза, кг/м 3 ; = 1,0 т/м 3 ;
Ко – коэффициент заполнения приемной камеры,
Ко = 1,1–1,3 [23].
Тогда
п = 3,14 ∙0,395 ∙0,63 ∙130 ∙1,0 ∙1,2 = 12,0 т / ч.
4
Мощность, потребная на привод установки, Вт,


∙ ∙
п 2 ∙Н п ∙ т ∙ ∙Кт ∙Кз ∙
=
, (10.33)
4 ∙3600 ∙
г
-
где т– длина навозопровода, т= 100 м; Кт – коэффициент, учитывающий влияние внутрен н его трения и бокового давления навоза, Кт = 1,8–2,0 [ 2 3];
-
Кз – коэффициент запаса мощности, Кз = 1,1–1,3 [2 3 ]; г– КПД гидромеханической передачи, г= 0,6–0,7 [23]; – ускорение силы тяжести, = 9,81 м/с2 .
Тогда


= 3,14 ∙0,395 ∙0,63 ∙100 ∙130 ∙1000 ∙2,0 ∙1,3 ∙9,81 = 12 0 72 Вт.
4 ∙3600 ∙0,6
Исходя из рассчитанных технологических параме т ров, выбираем установку для транспортирования навоза УТН-10 (рисунок 10.6), техническая характеристика которой предс т авлена в таблице 10.4.
Таблица 10.4 – Техническая характеристика установки УТН - 10 [6]
| Характеристики | Пока азатель |
|---|---|
| Подача, т/ч | 10 |
| Время цикла поршня насоса, с | 2 26 |
| Рабочее давление в навозопроводе, МПа | 1 1,4 |
| Рабочее давление в гидросистеме, МПа | 10 |
| Мощность привода, кВт | 1 3,0 |
| Дальность транспортирования, м | До о 100 |
| Рабочий объем цилиндра, м3 | 0, 077 |
| Масса без навозопровода, кг | 19 900 |


-

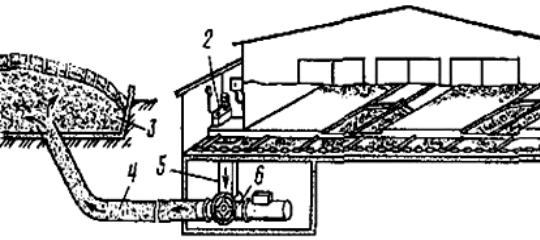

1 – скреперная установка (УС-15); 2 – гидроприводная стан ц ия;
-
3 – навозохранилище; 4 – навозопровод; 5 – загрузочная вор о нка;
-
6 – поршневой насос; 7 – навозоуборочный поперечный конвейе р КНП-10
