- н–средняя температура наружного воздуха в осеннийи ве- сенний периоды для данной местности, принимаем н= +10 °С.
Тогда

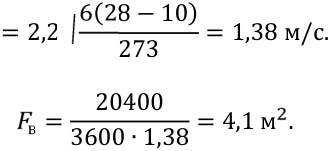

= 2,2 6(28 −10) = 1,38 м/с.
273
20400
в = = 4,1 м .
3600 ∙1,38
Число вытяжных каналов

в
в = , (12.8)
в

где в – площадь сечения вытяжного канала, м2;
рекомендуют [19] в = 0,5–1,0 м2; принимаем по
заданию в = 0,5 м2.
Тогда

в = 4,1 = 8,5.
0,5
Принимаем восемь вытяжных каналов.
Площадь приточных каналов рекомендуют [20] принимать на 10–20 % больше пощади вытяжных каналов.

к = (1,1 … 1,2) в = 1,10 ∙4,1 = 4,5 м2.
Количество приточных каналов

п
п = , (12.9)
п
где п–площадь сечения приточного канала, рекомендуют [19] п= 0,4–0,6 м2; принимаем по заданию п= 0,5м2.
Тогда

п = 4,5 = 9.
0,5
Приточные каналы устраивают в окнах помещения с возможностью регулирования их сечения, а вытяжные – по коньку здания.
12.2 Свинооткормочная ферма
Исходные данные
| Количество свиней на ферме, гол. 1000 |
|---|
| Масса одного животного, кг 100 |
| Объем свинарника, м3 4234 |
| Оптимальная температура воздуха в помещении, °С 18,0 |
| Относительная влажность воздуха в помещении, % 75,0 |
| Минимально допустимый воздухообмен на центнер живой массы, м3/ч 15 |
| Выделение углекислого газа одним животным, л/ч 43,0 |
| Содержание углекислоты в приточном воздухе, л/м3 0,3 |
| Длина воздуховода, м 70 |
Обоснование системы обеспечения микроклимата
В соответствии с зоотехническими требованиями, представленными в таблице 12.1, в свинарниках-откормочниках применяют принудительную вентиляцию с механическим побуждением тяги, при которой поступающий воздух можно кондиционировать (очищать, подогревать, увлажнять и пр.) с целью обеспечения условий для максимальной продуктивности животных и сохранения здоровья обслуживающего персонала.
Принудительная вентиляция включает в себя устройства для забора свежего воздуха, удаления из помещения загрязненного воздуха, связующие элементы и блок управления.
Структурная схема системы обеспечения микроклимата в свинарнике-откормочнике представлена на рисунке 12.2.

1 2 3
Рисунок 12.2 – Структурная схема системы обеспечения микроклимата в свинарнике-откормочнике:
1 – устройство для подачи свежего воздуха; 2 – свинарник-откормочник;
3 – устройство для удаления отработанного воздуха
Расчет воздухообмена
В соответствии с нормами технологического проектирования животноводческих предприятий минимально допустимый воздухообмен, м3 /ч,

∙ ∙
н = , (12.10)
100
- где н–минимально допустимый воздухообмен вживотновод- ческом помещении, м3 /ч;



- количество животных в помещении, гол; m = 1000 гол.; – масса одного животного, кг; составляет = 100 кг; – минимально допустимый воздухообмен на центнер живой массы, м3 /ч [20] = 15–20 м3 /ч, принимаем в соответствии = 15 м3 /ч.
Тогда

н = 1000 ∙100 ∙15 = 15000 м /ч.
100
Воздухообмен, обеспечивающий поддержание необходимой концентрации углекислого газа в помещении, м3 /ч,


= С ∙ , (12.11)
С1−С2
-
где С – норма выделений углекислого газа одним животным, л/ч; составляет С = 43 л/ч [24];
-
С – предельно допустимое содержание углекислоты в помещении, л/м3 ; составляет С = 2,5 л/м3 [24];
-
С – содержание углекислоты в приточном воздухе, л/м3 ; рекомендуют С = 0,3 л/м3 [20].
Тогда


= 43 ∙1000 = 19545 м /ч.
2,5 −0,30
