Проектирование и расчеты поточных технологических линий животноводческих ферм и комплексов

Воздухообмен, обеспечивающий поглощение избытков влаги, м³ /ч,

∙ ∙
=
, (12.12)
1 − 2

• где – количество водяного пара, выделяемого одним животным в течение часа, г/ч; составляет = 46 г/ч [20];

• – коэффициент, учитывающий испарение влаги с пола, кормушек, автопоилок и т.д.; составляет = 1,1 [20];

• – допустимое количество водяного пара в воздухе помещения, г/м³ ;

∙
=
, (12.13)
100

где ω – нормативная относительная влажность воздуха в помещении, %; рекомендуют ω = 75 % [15];

– максимальная влажность воздуха при данной темпера-
туре, г/м 3 ; рекомендуют = 10,4–23,0 г/м 3 [19];
– средняя абсолютная влажность приточного воздуха, со-
ставляет = 3,2–3,3 г/м 3 [19].

Тогда

= 75 ∙17,5 = 13,0 г/м .
100
= 46 ∙1000 ∙1,1 = 5163 м /ч.
13,0 −3,2

На основании полученных результатов для дальнейших расчетов принимаем максимальный воздухообмен

р = н = = 19545 м 3 /ч.

Кратность часового воздухообмена, ч^-1 ,

К = , (12.14)

где V – объем помещения, м³ ; принимаем V = 4234 м³ (свинарникоткормочник на 1000 гол., типовой проект 802-147).

К = 19545 = 4,6.
4234

При кратности воздухообмена К = 3–5 рекомен д уют [19] применять принудительную вентиляцию без подогр е ва подаваемого воздуха.

Выбор оборудования

В принудительной вентиляционной системе поступление свежего воздуха обеспечивают приточные вентиляци о нные установки. При этом величину расчетного воздухообме н а увеличивают на 10–15 % для компенсации подсоса воздуха в воздуховодах, т.е.

п.с. = (1,10 … 1,15) р , (12.15)
п.с. = 1,1 ∙19545 = 21500 м /ч.

Исходя из требуемого воздухообмена, принимае м центробежный вентилятор ЦЧ-70 №3, подача которого с о ставляет в^{=550–3300 м3/ч при давлении 160–1150 Па [20].} Количество приточных вентиляторов в свинарнике [8]

пс 21500
=
п = = 1,87. (12.16)
К ∙ в 4,6 ∙2500

Принимаем два вентилятора ЦЧ – 70 №3.

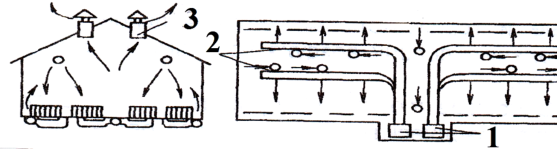

Схема системы обеспечения микроклимата в св и нарнике представлена на рисунке 12.3.

Диаметр воздуховода, м,

в
= 1 ∙ , (12.17)
30 в

где в^{– скорость воздуха в воздуховоде, рекомендуют [5]} в^{= 10–15 м/с; принимаем} в^{= 15 м/с.}

Тогда

= 1 2500 = 0,24 м.
30 3,14 ∙15,0

Напор вентилятора, Па,

∙
в
Н = Нтр + ℎ м . с . = + , (12.18)
2 λ 2

• где Нтр – потери давления от трения воздуха о стенки воздуховода, Па;

• ℎм.с. – потери давления в местных сопротивлениях, Па; λ – коэффициент сопротивления движению воздуха в трубе, рекомендуют [19] = 0,02–0,03; принимаем = 0,025;

• – плотность воздуха, кг/м³ ; составляет [19] = 1,2–1,3 кг/м³ ;

• длина трубопровода на прямолинейном участке, м; зависит от размеров свинарника, в нашем примере составляет = 35 + 35 = 70 м.

• ∑ – сумма коэффициентов местных сопротивлений; согласно схеме (рис. 12.3), на которой показано два колена с углом 90°, ∑ = 1,1 + 1,1 = 2,2.

Тогда

Н = 1,24 ∙15 0,025 70 + 2,2 = 815 Па.
2 2 ∙0,24
