мест каждый (рис. 3.29). Это позволяет оператору из траншеи проводить обработку вымени и доение. На установках типа "Елочка" достигается более высокая производительность труда (35…40 гол/час), чем на установках типа "Тандем", за счет большего количества доильных аппаратов, особому размещению коров и их групповому обслуживанию. Коровы располагаются под углом 30 ° к траншее и обращены головами от траншеи, что позволяет разместить их в групповом станке ближе друг к другу (90…100 см). Коровы поступают в доильный станок и выходят из него группой, а не по одной.
Доильные установки УДА-8А "Тандем" и УДА-16А "Елочка" укомплектованы унифицированным оборудованием: оборудование молочной; система автоматической промывки; доильная аппаратура; кормораздатчик сухих рассыпных кормов; устройство зоотехнического учета молока УЗМ-1А. Технологические процессы работы оборудования доильной установки УДА-16А "Елочка" аналогичны работе доильной установке УДА-8А "Тандем".
Неисправности доильной установки УДА-8А "Елочка" аналогичны доильной установке УДА-16А "Тандем".
Система раздачи концентрированного корма состоит из бункера, привода, цепочно-шайбового транспортера, аналогичного кормораздатчику УДА-8А "Тандем". Для дозированной выдачи кормов в кормушки у кормораздатчика УДА-16А "Елочка" применены шнековые дозаторы, устанавливаемые над каждой кормушкой.
Дозатор состоит из корпуса и смонтированного в нем шнека 1 (рис. 3.30), который приводится во вращение от малогабаритного электродвигателя с редуктором. Управление электродвигателем осуществляет реле времени, устанавливая таким образом определенную продолжительность работы шнека и тем самым норму выдачи корма каждой корове. Дозатор может работать как в "ручном", так и в "автоматическом" режимах.
Для подачи комбикорма оператор поворачивает диск пульта управления на определенный угол по шкале. Пульт посылает определенное количество пневматических сигналов по трубопроводу на пульсоусилители, а с пульсоусилителей сигналы поступают на пневмоцилиндры дозаторов 7 . Под действием пневматического сигнала, подаваемого с пульта управления, при работе в автоматическом режиме, пневмоцилиндр через зубчато-реечную систему поворачивает шнек 1 , в результате чего корм продвигается о накопителя дозатора 12 к трубе 2 , по которой попадает в кормушку. Поршень 6 возвращается в исходное нижнее положение при помощи пружины 3 . Шнек дозатора 1 , соединенный со стопорным храповым механизмом, поворачивается при рабочем ходе поршня и остается неподвижным при холостом ходе поршня.
"" . 3.29. -16УДААРисУстановкаЕлочка: доильнаяавтоматизированнаяавтомат-
шкаф 111213 частейхраненияэлектроводонагревательвакуумнаятанкмолоказапасных; ; ; для –
УЗМА 123145 счетчиктехнологическаядоенияприводстанкимолокаманипулятор; ; ; ; линиядля- – обмываоборудование 6 -1; 897 молочнойМДФвыменикормушкапромывки; ; ; ; линиялиниялиния- –

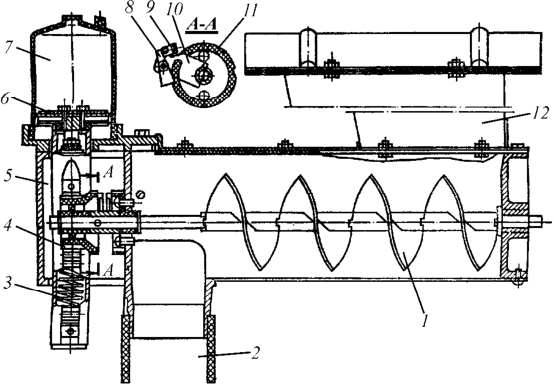

- 1 – шнек; 2 – труба; 3 – пружина; 4 – стопорный механизм; 5 – зубчато-реечная передача; 6 – поршень; 7 – пневмоцилиндр; 8 – рычаг; 9 – наконечник; 10 – пластина; 11 – диск; 12 – накопитель
Пульт состоит из корпуса, к которому снизу прикреплена пневмокамера, а сверху – комбинированный пневматический клапан. Мембрана пневмокамеры при помощи регулировочного винта соединена с собачкой.
Собачка взаимодействует с храповым диском, свободно установленным на оси. Храповой диск 11 на наружной цилиндрической поверхности имеет впадину "А", которая может взаимодействовать с рычагом 8 .
К средней части рычага шарнирно прикреплен соединитель, в торец которого ввернут толкатель, связанный с разделительной мембраной. Патрубок в корпусе комбинированного клапана связан с пульсоусилителем. Пульсоусилитель закреплен на вакуум-проводе и посредством шлангов связан с трубопроводом питания пневмоцилиндров дозаторов.
Когда наконечник рычага опущен во впадину диска, толкатель занимает нижнее положение, а клапан закрыт, т.е. подача вакуумных сигналов к пульсоусилителям прекращается (дозаторы не работают). Поворотом храпового диска по часовой стрелке наконечник 9 рычага 8 отводится из впадины диска и поднимает толкатель вверх, который открывает клапан.
При этом посредством пульсоусилителя из корпуса пневмоцилиндра дозатора отсасывается воздух и поршень цилиндра поворачивает
