Доильные залы типа "Полигон" разработаны и построены в штате Мичиган (США). Характерными особенностями "полигона" является автоматизированный контроль над движением коров, автоматическая стимуляция вымени, автоматическое отключение и снятие доильных стаканов и своеобразная конфигурация доильного зала. Зал обычно имеет четырехугольную форму, и с каждой стороны расположено по шести доильных станков типа "елочка".
Процесс доения осуществляется следующим образом. Когда входные ворота открыты, то все кормушки, кроме самой дальней, закрыты. Когда первая корова достигает последней кормушки и касается ее, автоматически открывается вторая кормушка, вторая включает третью и т.д. по линии до последней, закрывающей входные ворота. В момент, когда последняя корова заходит и касается первой кормушки, автоматически открываются выходные ворота и кормушки закрываются. Вмонтированные в пол специальные распылители автоматически обмывают вымя коровы до дойки теплой водой и стимулируют молокоотдачу. Оператор осматривает вымя, обсушивает его и надевает доильные стаканы на соски. С этого момента все операции на установке автоматизированы. Установку обслуживает один оператор. За потоком
молока наблюдает контрольный прибор (монитор), отключающий машину по окончании доения. Для визуального контроля за процессом молокоотдачи каждая секция имеет изогнутую стеклянную трубку на молокопроводе.

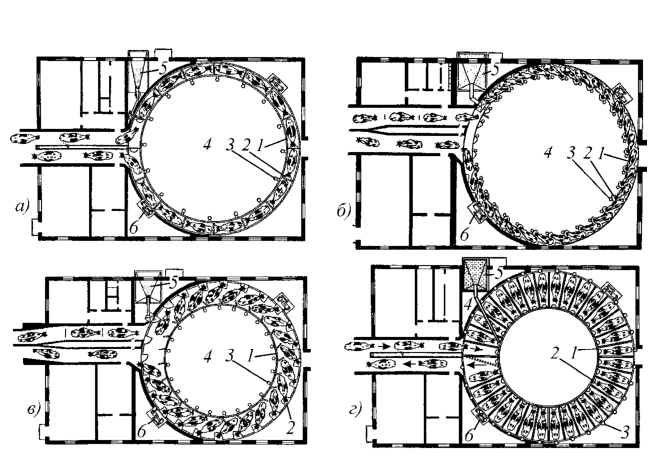

Типа "Карусель" (рис. 3.24): с последовательным расположением коров на платформе; с расположение коров на платформе уступом головами внутрь; с расположением коров на платформе уступом головами наружу; "бок о бок" головами внутрь.
3.12. АВТОМАТИЗИРОВАННАЯ ДОИЛЬНАЯ УСТАНОВКА УДА-8А "ТАНДЕМ"
Предназначена для машинного доения коров в доильных станках и первичной обработки молока при привязном и беспривязном содержании коров на фермах с поголовьем до 400 голов. Установка обеспечивает: преддоильное полоскание молочного оборудования; впуск коров в доильный зал и станки; обмыв вымени коров перед доением; доение и механическое додаивание; снятие доильных стаканов с вымени коровы по окончании доения; учет надоя от каждой коровы и взятие пробы молока для определения жирности (при контрольных дойках); транспортирование молока по молокопроводу; фильтрацию, охлаждение молока с последующей перекачкой в емкости для хранения; промывка доильного оборудования и молокопроводящих путей; раздача концкормов (при наличии кормораздатчика).

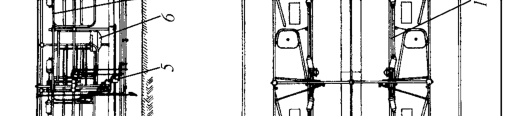

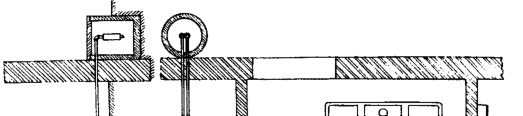

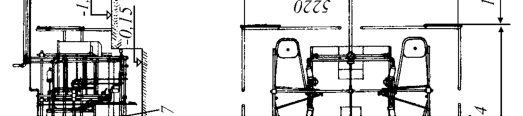

Установка УДА-8А (рис. 3.25) состоит из оборудования промывки 12 , вакуумной линии 14 , привода ворот 1 , счетчика молока, технологической линии, линии обмыва вымени 4 , манипулятора доения МД-Ф-1 5 , станков 6 , линии промывки, оборудования молочной 8 , вакуумной установки 9 .
Установка может выпускаться с количеством скотомест 2 × 2 и 2 × 3; с электронным устройством управления манипуляторами. По желанию заказчика возможна замена манипулятора доения обычной доильной аппаратурой.
Станок предназначен для фиксации в определенном положении коров во время доения и размещения технологического оборудования. Каркас составляют стойки и вертикальные трубы. На стойке 24 (рис. 3.26) в петлях шарнирно закреплены входные 34 и выходные 22 ворота. Переднюю часть станка ограждает щиток с кормушкой 2 . Стойки станка соединены между собой воздуховодом 28 и вакуумпроводами 27 . В конце воздухопровода установлен воздушный фильтр 17 . Входные и выходные ворота оборудованы пневматическими приводами 19 и 25 , управляемыми переключателем 21 . Конструкцией предусмотрено также ручное открывание ворот.
Технологическая линия предназначена для транспортирования молока в молочное отделение, размещения пульсаторов 32 и подачи вакуума к пульсаторам. Состоит из двух независимых линий молокопровода 36 с муфтами для подключения автомата 37 управления мани-
13 – электроводонагреватель;

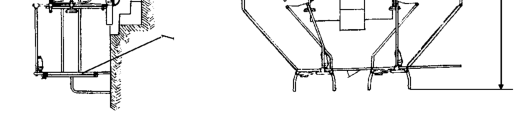

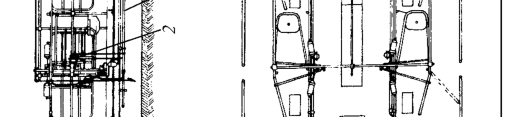

"" . 3.25. -8УДААРисУстановкаТандем:доильнаяавтоматизированнаяавтомат-
шкафоборудование-60/45 10 – 11 – 12 – частеймолочныйУВУБрезервуарзапасныхпромывки; ; ; ;
оборудование 6 – -1; 8 – 9 – 7 – молочнойМДФдоениястанкипромывкивакуумнаяустановка; ; ; линия-
обмыва 1 – 2 – 3 – 4 – 5 – счетчиктехнологическаявымениприводворотмолокаманипулятор; ; ; ; линия
