Коллектор увеличенного объема (300 см3 ) фирмы "WESTFALIA" обеспечивает стабилизирующий вакуумный режим в подсосковой камере доильного аппарата, исключает явление "перехлеста", при котором наблюдается заражение маститом здоровых четвертей вымени.
Молокопровод состоит из двух закольцованных молоковакуумных линий, каждая из которых обеспечивает доение двух рядов коров численностью 100 голов. Для проезда тракторов и кормораздатчиков торцевые участки молокопровода над проездами выполнены в виде поворотных арок с ручным подъемом с помощью шнура, перекинутого через блоки.
По сравнению с серийным агрегатом АДМ-8А в 3 раза сокращено количество стыков, обеспечен стабильный вакуумный режим, увеличена надежность и сокращена трудоемкость обслуживания и ремонта. Установка соответствует европейским стандартам.
Молокоприемный узел имеет стеклянный молокоопорожнитель MS 8800 ВО1, молочный насос НМУ-6, устройство для управления им и группового учета молока, молочный фильтр многоразового использования, соединительную арматуру, подводящую промывочную трубу с шиберным краном, устройство для ввода и выемки очищающей губки. Фильтр соединен с напорным молокопроводом диаметром 25 × 1,5, по которому молоко попадает в резервуар.
Установка имеет совмещенные унифицированные молоковакуумные краны, к которым подключаются доильные аппараты. Предусмотрена возможность использования доильных аппаратов отечественного и импортного производства.
Вакуумная установка может комплектоваться бессмазочным насосом типа "Рутс" или водокольцевыми насосами.
Для обеспечения санитарной обработки имеется устройство промывки с электронным автоматом, который обеспечивает работу по двум программам: преддоильное ополаскивание и циркуляционную промывку установки с использованием жидких моюще-дезинфецирующих средств.
Автомат промывки "Турбостар" фирмы Вестфалия контролирует подачу и распределение моющих и дезинфицирующих растворов, обеспечивает более качественную промывку всех узлов и трубопроводов доильного агрегата за счет активации воздействия моющих растворов путем создания воздушных пробок и компенсации теплопотерь моющего раствора при промывке подогреванием.
Применение фильтров, обезжелезивателя и умягчителя воды (марок PRS-24BFA100 или GTS-24W-8000) обеспечивают более эффективную промывку, исключают отложение солей жесткости на молокопроводящих путях доильной установки, образование "молочного камня", продлевают срок эксплуатации вакуумной установки.
Технологический процесс доения и организация работы на доильной установке УДМ-200 аналогична установке АДМ-8А.
3.5. ДОИЛЬНАЯ УСТАНОВКА УДВ-Ф-15
ВНИИМЖ совместно с Сухиническим АРЗ разработал и организовал серийное производство доильной установки УДВ-Ф-15 на 30 коров.

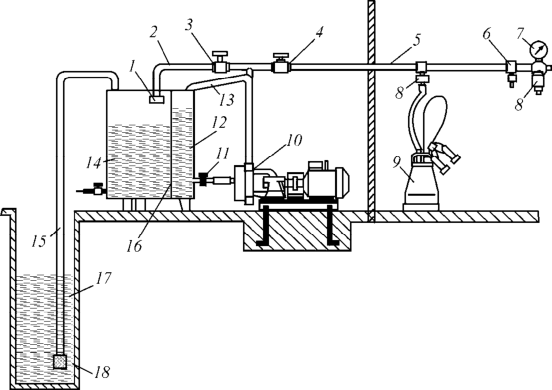

Доильная установка (рис. 3.13) предназначена для машинного доения коров, подачи воды на ферму из открытых источников водоснабжения и подогрева ее для поения коров или технологических нужд фермы.
Работает доильная установка УДВ-Ф-15 так: для доения коров включают водокольцевой вакуумный насос 10 и открывают вентиль 4 , вентиль 11 закрыт. Установка работает в обычном режиме доения коров на линейной доильной установке. После выдаивания коров и промывки доильной аппаратуры вентиль 4 закрывают, а открывают вентиль 11 . В баке 14 создается разряжение (вакуум), развиваемое водокольцевым вакуумным насосом до 95 кПа и вода по трубе 15 засасывается в бак под действием вакуума. Уровень воды в баке 14 контролируют по смотровому стеклу.
-
1 – обратный клапан; 2 – трубопровод для подъема воды; 3 , 4 – вентили;
-
5 – трубопровод; 6 – вакуумный кран; 7 – вакуумметр; 8 – вауумрегулятор;
-
9 – доильный аппарат; 10 – вакуумный насос; 11 – вентиль регулирования подачи воды в вакуумный насос; 12 – бачок для питания водой насоса;
-
13 – выхлопная труба насоса; 14 – бак для воды; 15 – труба от источника водоснабжения; 16 – промежуточная стенка; 17 – вода; 18 – фильтр
После наполнения бака 14 водой выключают вакуумный насос и закрывают вентиль 11 .
Как при доении коров, так и заполнении бака вода в бачке 12 при работе насоса нагревается и тепло через промежуточную металлическую стенку 16 подогревает воду в баке 14 , сокращая расход энергии на подогрев воды для технологических нужд или поения животных.
3.6. НИЗКОВАКУУМНАЯ ДОИЛЬНАЯ УСТАНОВКА
Предназначена для использования на любых доильных установках с молокопроводом. При внедрении низковакуумных доильных установок (НВС) на установках со стойловым молокопроводом существенно упрощается конструкция и эксплуатация серийных агрегатов АДМ-8А и ДАС2Б. Она комплектуется низковакуумным доильным аппаратом АДН-1 (см. гл. 1) и вакуумным регулятором (рис. 3.14).
Коллектор низковакуумной доильной установки устроен так, что во время такта сжатия в молочную камеру коллектора подается атмосферный воздух, который обеспечивает лучшую эвакуацию молока из доильного аппарата в молокопровод или ведро и отдых сосков от травмирующего воздействия вакуума. Такой режим доения способствует более полному опорожнению вымени и жировыведению, росту общей продуктивности, уменьшению заболевания коров маститом.
Для использования НВС на агрегате АДМ-8А необходимо выполнить следующее: – с вакуумпровода демонтировать дифференциальные клапаны;
– с каждой петли молокопровода демонтировать главные вакуумные регуляторы с молочными кранами, через которые осуществлялся подсос воздуха;
– демонтировать два вакуумные регуляторы у вакуумных насосов и смонтировать один низковакуумный.
1 – колпак; 2 – груз;
3 , 5 – прокладка; 4 – основание; 6 – тройник; 7 – шток;
- 8 – крышка; 9 – корпус; 10 – плавающий клапан
