Механизация доения коров

1 – патрубок отвода молока; 2 – корпус; 3 – цилиндр гофрированный;

• 4 – патрубки подвода и отвода воды; 5 – распределитель; 6 – приемник молока; 7 – патрубок переливной; 8 , 13 – колпачки; 9 – прокладка; 10 – крышка; 11 , 14 – патрубки с колпачками для подачи молока; 12 – патрубок вакуумный; 15 – фильтр; 16 – ось подвески

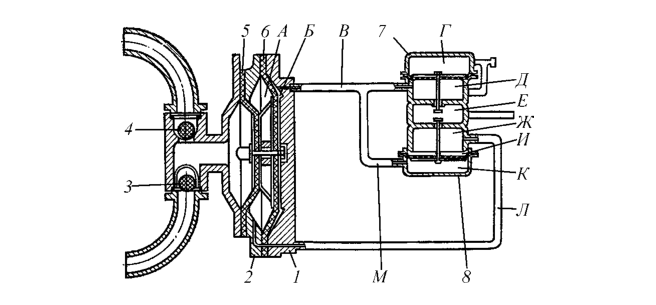

Диафрагменный насос с вакуумным приводом состоит из корпуса 1 (рис. 3.17), крышки 2 , мембран 5 и 6 , а также блока пульсаторов: зависимого 8 и регулируемого 7 .

• 1 – корпус; 2 – крышка; 3 – всасывающий клапан; 4 – напорный клапан;

• 5 , 6 – мембраны; 7 – регулируемый пульсатор; 8 – управляемый пульсатор; А, Б – кольцевые полости; В , Л , М – каналы; Г , Д – камеры переменного вакуума регулируемого пульсатора; Е – камера постоянного вакуума;

• Ж, К – камеры переменного вакуума зависимого пульсатора; И – камера постоянного атмосферного давления

При образовании вакуума в камерах Д и К воздух из кольцевой полости Б отсасывается и мембрана 6 , а также жестко связанная с ним мембрана 5 молочной камеры сдвигается вправо. Происходит всасывание молока через клапан 3 . Напорный клапан 4 при этом закрыт, так как его прижимает к седлу атмосферное давление.

Далее в кольцевую полость Б поступает атмосферное давление, а полость 7 через канал Л и камеру Ж сообщается с вакуумной магистралью. Вакуумная мембрана вместе с молочной перемещается влево, а молоко, заполнившее молочную камеру, вытесняется через нагнетательный клапан.

Частота пульсаций при нормальной работе насоса должна поддерживаться в пределах 25…30 мин^–1 , которая регулируется дросселем.

Рис. 3.18. Схема доильной станции УДС-3Б

в режимах доения и промывки:

• 1 – вакуум-насос; 2 – клапан предохранительный; 3 – насос водяной;

• 4 – вакуум-балон; 5 – вакуум-регулятор; 6 – вакууметр; 7 – ящик

• охладительный; 8 – ванна моющей жидкости; 9 – емкость для сбора молока;

10 – предохранительная камера; 11 – насос молочный;

• 12 – фильтр-охладитель; 13 – разбрызгиватель для подмыва вымени;

• 14 – доильный аппарат; 15 – кран вакуумный; 16 – счетчик молока

• (индивидуальный); 17 – бак холодной воды; 18 – котел водогрейный; 19 – насос-смеситель

Агрегат водоснабжения состоит из водогрейного котла емкостью 0,1 м³ и бака холодной воды вместимостью 0,175 м³ . Он обеспечивает получение теплой и горячей воды, необходимой для подмыва вымени коров во время доения, а также промывки оборудования. Диафрагменный насос-смеситель, работающий от пульсатора, осуществляет смешивание холодной и горячей воды в заданном соотношении и подачу ее в водопровод к разбрызгивателям и линию промывки. Необходимые режимы работы насоса устанавливают поворотом ручки крана.

В состав силового агрегата входит вакуумная установка УВУ60/45, бензодвигатель УД-25С мощностью 8 кВт с генератором тока, водяной насос. Установка может работать и от внешней сети электрического тока.

Принципиальные схемы работы доильной установки в режимах доения и промывки показаны на рис. 3.18.

Разрежение, создаваемое вакуумным насосом 1 , распространяется через вакуум-баллон 4 , вакуум-регулятор 5 и вакуум-провод и приводит в работу насос-смеситель 19 , доильные аппараты и молочный насос 11 .

Для обмыва вымени теплая вода, полученная после смешивания холодной и горячей воды, насосом-смесителем 19 по трубопроводу подается к разбрызгивателям 13 для подмыва вымени. При доении молоко из вымени коровы высасывается доильным аппаратом 14 , проходит через индивидуальный счетчик молока 16 (при контрольных дойках) в молокопровод, транспортируется по нему в фильтр-охладитель 12 . Далее охлажденное молоко молочным насосом 11 перекачивается в емкость 9 для хранения. Охлаждение молока в фильтре-охладителе 12 происходит холодной водой, засасываемой из фригаторного ящика 7 и насосом 11 и подаваемой в охладитель. Теплая вода сливается обратно во фригаторный ящик 7 , где охлаждается льдом.

При промывке молочной линии вода (моющий раствор) засасывается из ванны 8 в трубопровод и через промывочные головки, подсоединенные к доильным аппаратам, доильные аппараты и счетчики молока поступает в молокопровод, а по нему в фильтр-охладитель, откуда насосом 11 подается обратно в ванну 8 . В доильной установке предусмотрена циркуляционная промывка доильных аппаратов, молокопровода и линии первичной обработки молока.

Возможные неисправности доильной установки УДС-3Б и методы их устранения изложены в прил. 6.

3.8. ДОИЛЬНАЯ УСТАНОВКА УДМ-Ф-1

Установка доильная для малых ферм, выпускаемая ОАО "Кургансельмаш", передвижная, на полозьях, с параллельно-проходными станками, предназначена для машинного доения коров в переносные доильные ведра на пастбищах и в доильных залах малых ферм.
