Механизация доения коров

Выпускается в трех исполнениях: основное – с двухтактным доильным аппаратом с периодическим впуском воздуха в коллектор для эвакуации молока (НВС), 01 – с двухтактным доильным аппаратом с пневмостимуляцией молокоотдачи в процессе доения (с вибропульсатором), 02 – с трехтактным доильным аппаратом "Волга". Обеспечивает раздачу сухих концентрированных кормов во время доения, доение в переносные доильные ведра, промывку и дезинфекцию доильных аппаратов. Работа установки основана на принципе отсоса молока доильным аппаратом. Молоко по молочным шлангам поступает в доильное ведро, в котором вручную транспортируется до места сбора и хранения. Рабочий вакуумный режим поддерживается вакуумным агрегатом и вакуумрегулятором. В режиме промывки в такте сосания моющий раствор засасывается из ведра промывки доильным аппаратом и по шлангу направляется в доильное ведро, где с помощью насадки разбрызгивается и омывает внутреннюю полость ведра. В такте слива раствор через шланги и доильный аппарат вытекает обратно в ведро промывки (обслуживает дояр).

Показатели использования установки представлены в табл. 3.4.

3.4. Показатели использования доильной установки УДМ-Ф-1

3.9. КОМПЛЕКТ ОБОРУДОВАНИЯ К-Р-10

Предназначен для доения при содержании коров на открытых площадках, первичной обработке молока при стойлово-лагерном и стойлово-пастбищном содержании коров. Выпускается в двух исполнениях: К-Р-10 – для модернизации действующих летних лагерей и пастбищ до 200 голов дойного стада, без ограждений и навесов; К-Р-10-1 – при новом строительстве летних лагерей.

Все оборудование поставляется в виде блоков, позволяющих значительно снизить затраты на монтаж и наладку оборудования.

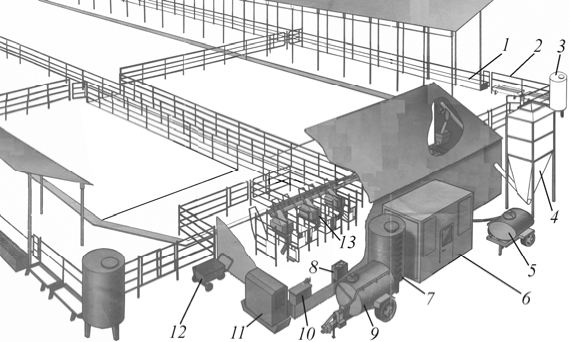

Комплект К-Р-10 включает в себя следующее технологическое оборудование (рис. 3.19): железобетонная кормушка; групповая поилка; бункер сухих кормов; цистерна-прицеп для молока; машинный блок; бак для воды; ларь для хранения моющих и дезинфицирующих веществ; унифицированный водораздатчик; энергогенераторная установка; блок доильных станков.

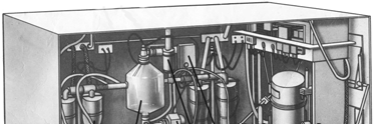

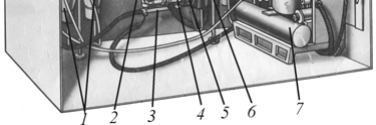

В машинном блоке (рис. 3.20) размещены: молокоприемник 2 , предохранительная камера 5, пульт управления молочным насосом 6 , установка 7 холодильная установка ОТ10-2-0, счетчики молока 1 , молочный насос 4 , молочный фильтр 3 .

• 1 – железобетонная кормушка; 2 – ограждение; 3 – лагерная групповая поилка;

• 4 – бункер для сухих кормов; 5 – цистерна – прицеп для молока; 6 – машинный блок; 7 – бак для воды; 8 – ларь для хранения моющих и дезинфицирующих средств; 9 – унифицированный водораздатчик; 10 – слесарный верстак; 11 – электрогенераторная установка; 12 – ручная тележка;

13 – блок доильных станков

Комплект оборудования обеспечивает выполнение следующих технологических операций и процессов: содержание и поение коров в загонах по 100 голов; доения; группового и индивидуального учета надоенного молока; фильтрации, охлаждения, сбора и хранения охлажденного молока; промывки и дезинфекции молочных линий и доильной аппаратуры; приема, хранения и выдачи концентрированных кормов коровам; получения горячей (до 70 ° С) и теплой (до 40 ° С) воды для технологических нужд; ветеринарной и санитарной обработки животных; автономного энергоснабжения при наличии резервного источника энергии.

Оборудование молочной, оборудование промывки и система первичной обработки молока полностью унифицированы с аналогичными системами агрегата АДМ-8А.

Техническая характеристика комплектов стойлово-лагерного оборудования К-Р-1 представлена в табл. 3.5.

3.5. Техническая характеристика стойлово-лагерного комплекта оборудования К-Р-10
