Управление процессом промывки осуществляется пульсоусилителем в зависимости от поступления или отключения вакуума, который создает клапан, управляемый пульсатором (рис. 3.4, б ). Частота пульсаций – 2–0,5 пульса в минуту.
При вводе в эксплуатацию и по мере необходимости в процессе эксплуатации необходимо регулировать вакуумный режим следующим образом:
– убедиться в правильности монтажа вакуумной линии и отсутствии подсоса воздуха в местах соединений;
-
присоединить к вакуум-проводу доильные аппараты с доиль-
-
ными ведрами;
-
зажимами доильных аппаратов перекрыть отсос воздуха;
-
включить вакуумный насос;
– провести регулировку вакуумного регулятора с индикатором, обеспечив величину вакуумметрического давления на вакуумметре в коровнике 50 ± 1 кПа.
Регулирование величины разряжения в системе осуществляется путем увеличения или уменьшения количества регулировочных шайб. Для увеличения разряжения дополнительные шайбы навесить, для уменьшения – снять. По показаниям стрелки индикатора определяется запас производительности вакуумного насоса. Стрелка индикатора запаса вакуума должна быть за третьей меткой по вертикали (проход воздуха не более 15 м3 /ч).
Доильная установка ДАС-2В предназначена для тех же целей, что и установка АД-100Б. Отличие состоит в том, что ДАС-2В комплектуется унифицированными доильными аппаратами АДУ-1 и вакуумными насосами УВУ-60/45.
Доильная установка УДС-В отличается от установок ДАС-2В и АД-100Б наличием водокольцевой вакуумной станции СН-60А; вместо четырех пластмассовых ведер установок АД-100Б и ДАС-2В для промывки доильных аппаратов в установке УДС-В используются две металлические ванны из нержавеющей стали.
Техническая характеристика доильных установок для доения в доильные ведра представлены в табл. 3.1.
3.1. Техническая характеристика доильных установок
для доения в переносные ведра
| Показатели | Марка АД-100Б | доильной ДАС-2В | установки УДС-В |
|---|---|---|---|
| Обслуживаемое поголовье, гол. | 100 | 100 | 100 |
| Количество дояров, чел. | 4 | 3…4 | 3 |
| Количество доильных аппаратов, которыми | 3 | 2…3 | 2…3 |
| одновременно может работать один дояр |
| Показатели | Марка АД-100Б | доильной ДАС-2В | установки УДС-В |
|---|---|---|---|
| Производительность, коров/ч дояра | 15 60 | 15…20 60…72 | 20 60 |
| установки | |||
| Марка доильного аппарата | "Волга" | АДУ-1 | "Волга" |
| Вакуумметрическое давление в вакуум- проводе, кПа | 53 | 45 | 48 |
3.3. ДОИЛЬНЫЙ АГРЕГАТ АДМ-8А
Доильный агрегат АДМ-8А предназначен для машинного доения коров в стойлах, транспортировки выдоенного молока в молочное помещение, пропорционального разделения выдоенного молока между доярами, фильтрации, охлаждения и сбора его в резервуар. Доильный агрегат АДМ-8А-2 предназначен для обслуживания 200 коров, а АДМ8А-1 – для 100 коров, исполнение 06 – для обслуживания до 100 голов на малых фермах с механизированной промывкой молокопроводящих путей и устройствами подъема ветвей молокопровода и группового учета молока, АДМ-8А-1 исполнение 05 – для обслуживания до 100 голов на малых фермах с механизированной промывкой молокопроводящих путей без устройств группового учета молока и подъема ветвей молокопровода.
Состоит (рис. 3.5) из двух установок 18 (УВУ-60/45); вакуумпровода 1 с арматурой, вакуум-баллоном и регуляторами; доильных аппаратов АДУ-1 (двухтаткная модификация); стеклянного молокопровода 3 ; групповых счетчиков надоя молока 15 ; молокосборника 13 с воздухоразделителем; молочного насоса 12 (НМУ-6); фильтра молока 14 ; охладителя молока 16 ; устройства 4 для подъема концевых петель молокопровода; совмещенного молочно-вакуумного крана для одновременного подключения (отключения) доильного аппарата к молокопроводу и вакуумной линии; индивидуальных счетчиков зоотехнического учета молока 8 (УЗМ-1А); установки для полуавтоматической промывки оборудования 10 ; шкафа управления; шкафа запасных частей 17 ; комплектов инструментов; монтажных и запасных частей.
Вакуум-провод изготовлен из стальных труб диаметром 25,4 и 40 мм. Молокопровод состоит из стеклянных и полиэтиленовых труб диметром 45 мм, соединенных муфтами молочно-вакуумных кранов.

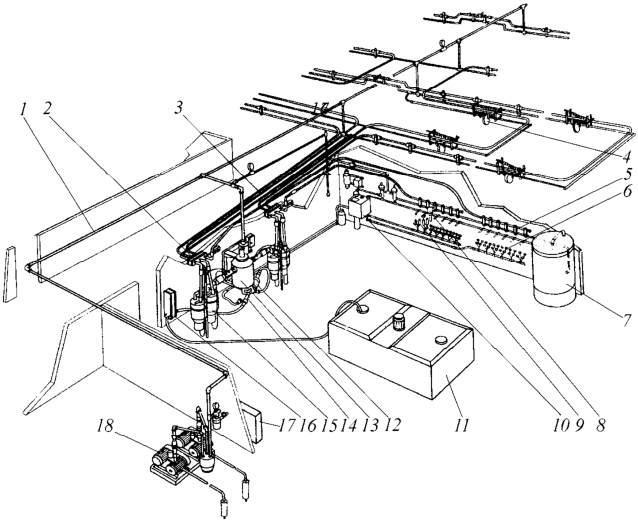

- 1 – вакуумпровод; 2 – переключатель; 3 – молокопровод; 4 – устройство подъема; 5 – вакуумно-молочный кран; 6 – устройство промывки;
7 – электроводонагреватель; 8 – устройство зоотехнического учета молока (УЗМ-1А); 9 – доильная аппаратура; 10 – автомат промывки; 11 – резервуар молока; 12 – молочный насос; 13 – молокоприемник; 14 – фильтр; 15 – дозатор молока; 16 – охладитель молока; 17 – шкаф запасных частей; 18 – установка вакуумная УВУ-60/45А;
Молокоприемник (рис. 3.6, а ) предназначен для разделения молоковоздушной смеси и выведения молока или моющего раствора из под вакуумметрического давления. Молокоприемник состоит из рамы 21 , к которой прикреплены молокосборник 9 с поплавковым датчиком, предохранительной камеры 17 , молочного насоса 21 и блока управления молочным насосом 18 . На блоке управления находится кнопка 19 ручного управления молочным насосом.
Над крышкой 11 молокосборника установлен распределитель 12 . К верхнему штуцеру распределителя подсоединяется шланг для промывки предохранительной камеры и охладителя.
Воздух из молокосборника отсасывается через предохранительную камеру и вакуумпровод. На нижней части молокосборника установлен
